Tollkészletek és tollak (Attribútumkezelő)

(Fő témakör: Attribútumkezelő: szerkeszthető attribútumparaméterek)

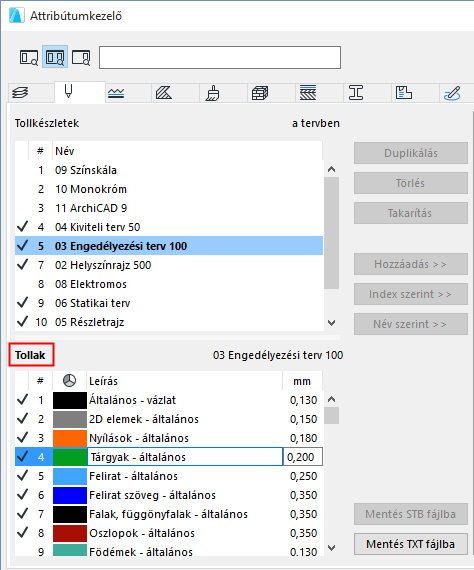

Válasszon ki egy tollkészletet az abban lévő tollak megjelenítéséhez a párbeszédablak alsó részén.

Minden tollkészlet 255 tollat tartalmaz.

Tollkészletek (a párbeszédablak felső részén)

•Név módosítása (csak egy elem jelölhető ki). A helyi menü segítségével másolható és illeszthető be a szöveg.

•Tekintse meg a benne lévő tollakat az alsó listán (Tollak).

Tollkészlet mentése STB formátumban

A Mentés STB fájlba lehetőséggel az egyes kiválasztott tollkészleteket AutoCAD rajzolási stílustábla (*.stb) formátumban mentheti.

Az AutoCAD a rajzolási stílustáblát használja a rajzon található egyes színeknek a kinyomtatott és kirajzolt képek vonalvastagságaira történő leképezéséhez.

Tollak (a párbeszédablak alsó részén)

A kijelölt (a fenti listában kiemelt és félkövér) tollkészletben található tollak megjeleníthetők és szerkeszthetők az alábbi listában.

•Név módosítása (csak egy elem jelölhető ki). A helyi menü segítségével másolható és illeszthető be a szöveg.

Egyszerre több toll is kijelölhető és szerkeszthető:

•Szín: kattintson duplán a színpalettára a szerkesztéshez.

•Leírás szerkesztése

•Tollvastagság: mértékegysége mm vagy pt, a Lehetőség > Elemattribútumok > Tollszínek párbeszédablakban megadottak szerint.

Megjegyzések:

–Az attribútumkezelő parancsok nem használhatók a tervben használt egyes tollattribútumokhoz.

–Az Ideiglenes listán lévő tollak törölhetők: ekkor „nincs megadva” jellemzőt kapnak, és szürkén jelennek meg.

–A tervnek tartalmaznia kell legalább egy Tollkészletet.

Lásd még: Tollak és színek párbeszédpanel.
