Az illesztési pontok ideiglenes pontok, amelyek adott, Ön által meghatározott távolságokban jelennek meg az elemeken, így segítve az új elemek pontosabb lehelyezését és rajzolását.
Illesztési pontok aktiválása
1.Alkalmazza az alábbiak egyikét:

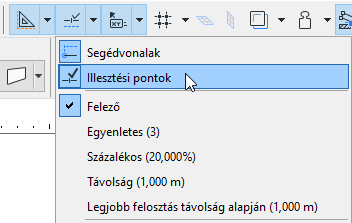

–Kapcsolja be a szokásos eszköztár Segédvonalak és -pontok kapcsolóját
–Kapcsolja be az Illesztési pontok opciót a Segédvonalak és -pontok legördülő menüben
–Kattintson a Nézet > Illesztési pontok lehetőségre
Illesztési pontok alkalmazása
Most mozgassa a kurzort arra az elemre, amelyen látni kívánja az illesztési pontokat.
Megjelennek az illesztési pontok. A pontok száma és elhelyezése az Ön által végzett beállításoktól függ.
Lásd Illesztési pontok közötti távolságok megadása, lentebb.
Az illesztési pontok ideiglenes fogópontokként és illesztési pontokként is viselkednek - a kurzorral megfoghatja őket. (Lásd Illesztési referencia bekapcsolása.) E pontokból új elemek rajzolását indíthatja, vagy hozzájuk viszonyítva módosíthat más elemeket.
Az illesztési pontok kb. 5 másodpercen belül eltűnnek. Ha azonban egy illesztési referencia szakasz mentén találhatók, mindaddig láthatók maradnak, ameddig a referencia látható.
Megjegyzés: Ha szeretné, hogy az illesztési pontok mindaddig láthatók maradjanak, amíg elhelyez egy elemet vagy módosítja a nézetet, kapcsolja ki az „Illesztési pontok automatikus elrejtése” jelölőnégyzetet a Lehetőség > Munkakörnyezet > Beviteli kényszerek és szerkesztővonalak menüpontban.
Illesztési pontok úgy is létrehozhatók, hogy rajzolunk egy ideiglenes vektort, amely megjeleníti a megadott illesztési pontokat.
Lásd Illesztési pontok az ideiglenes vektoron.
Illesztési pontok közötti távolságok megadása

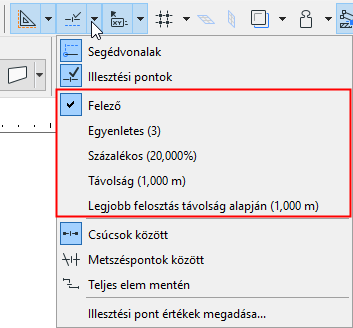

Kattintson a Segédvonalak és -pontok legördülő listára a szokásos eszköztárban.
Ugyanezek a menüparancsok elérhetők a Nézet > Illesztési pontok beállítása menüpontban vagy a Vezérlőpultból.
•Felező: Két egyenlő részre oszt egy élt.
•Egyenletes: A megadott számú szakaszokra osztja fel az élt. Tartomány: 3-100
•Százalékos: Az éleket a megadott százalék értéknek megfelelően osztja fel.
•Távolság: Az éleket a megadott távolságnak megfelelően, metszeti elemekre osztja fel.
•Legjobb felosztás távolság alapján: Az illesztési pontok egyenlő távolságokra osztják fel az élet, amelyek hossza a lehető legközelebb van az itt megadott hosszhoz.
Megjegyzés: A kívánt felosztások, arányszámok stb. az Illesztési pontok értékei párbeszédablakban adhatók meg.
Lásd Illesztési pont értékek, lentebb.
A százalékos vagy Távolság alapú intervallumok használatakor további két opció választható:

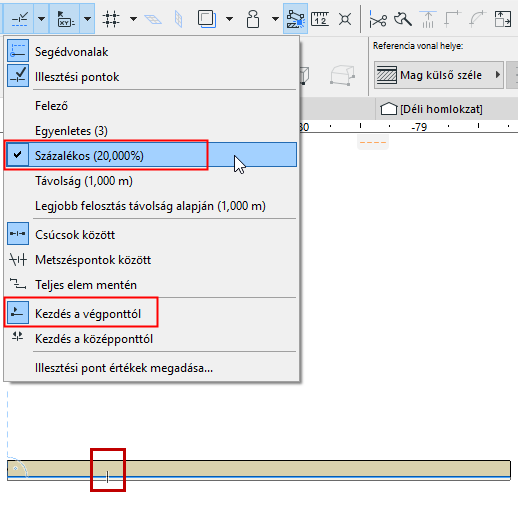

•Kezdés a végponttól: Az illesztési pont az adott, százalékban vagy egységben kifejezett távolságra kerül az elemnek attól a végpontjától, amely a kurzorhoz a legközelebb esik.

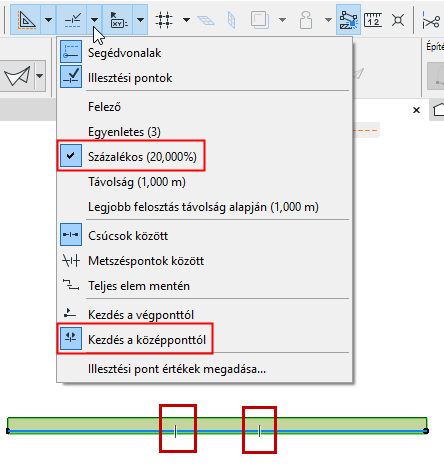

•Kezdés a középponttól: Az illesztési pont az adott, százalékban vagy egységben kifejezett távolságra kerül az elem középpontjától.
A program minden esetben azt a kezdőpontot mutatja, amelytől az elem helyzetét számolja.

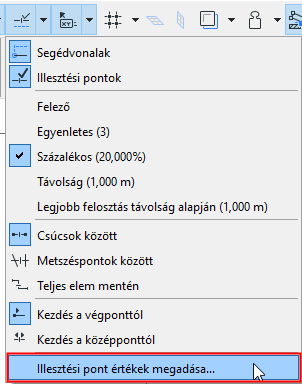

Kattintson az Illesztési pont értékek megadása parancsra a szokásos eszköztár (vagy a Nézet menü) Illesztési pontok menüpontjában.
Megnyílik egy párbeszédablak, amelyben megadhatja a felosztások, százalékok és/vagy távolságok értékét.

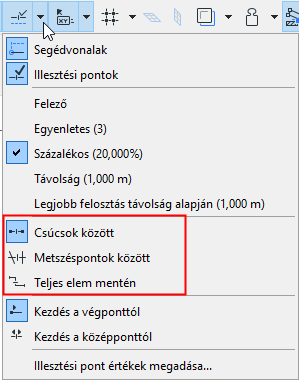

Válassza ki a Szokásos eszköztárban (vagy a Nézet menüben) található illesztési pontok menüben az illesztési pontok beállítására vonatkozó három opció egyikét:

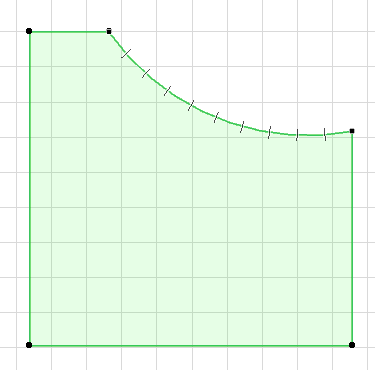

•Csúcsok között: Az illesztési pontok csak a kiválasztott szakaszon jelennek meg (a szomszédos csúcsok között).

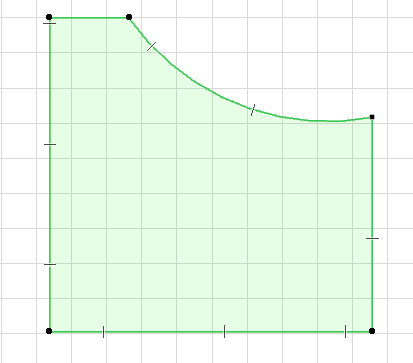

•Teljes elem mentén: Az illesztési pontok a meghatározott távolságokban, a teljes elem mentén jelennek meg (beleértve a sokszög alapú elemeket), függetlenül attól, hogy azt metszik-e más elemek.

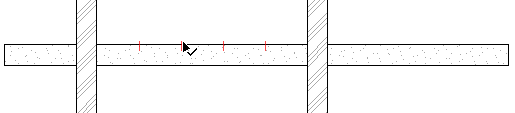

•Metszéspontok között (az illesztési pontok a kiválasztott elem egy metszéspontjától a következő metszéspontig tartó részére kerülnek).
A Speciális illesztési pontok színének testre szabásához használja a Lehetőség > Munkakörnyezet > Beviteli kényszerek és szerkesztővonalak alatt található vezérlőt.
