Elemek csatlakozásának kezelése

Az összekapcsolt elemeknél az alábbi műveletek elérhetők (ezek alapértelmezés szerint a Tervezés menüben találhatók):

•Vágás tetővel/héjszerkezettel

•Elemek egyesítése

•Fal kapcsolása Függönyfalhoz

•Szilárdtest-műveletek

Az egymáshoz kapcsolt elemek asszociatívak: bármely elem változtatása azonnal hatással van minden kapcsolódó elemre is. Ezért fontos lehet követni, hogy az egyes elemek mihez csatlakoznak.

A Csatlakozások ikon és a Csatlakozások lista helyi felületet biztosítanak a kapcsolatok kezelésére.

A következő példákban vágási kapcsolatok láthatók, de a visszajelzés szilárdtest-műveletek, összefűzött elemek és kapcsolódó függönyfalak esetében azonos módon működik.

Vágások kezelése

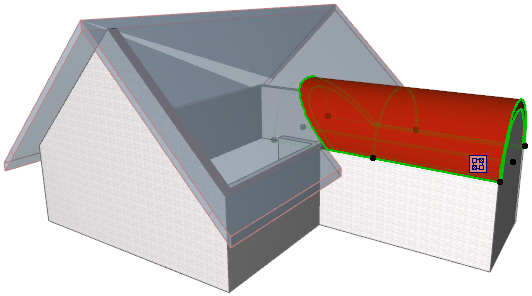

Ha csak egy modell elemet jelöl ki, ami egy vágási kapcsolat része, megjelenik a Csatlakozások ikon:

Megjegyzés: a Csatlakozások ikon nem jelenik meg, ha több elemet jelölt ki.

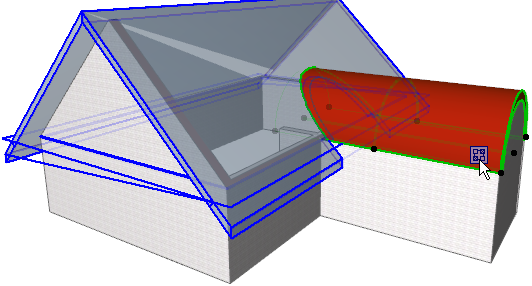

Ha a kurzort erre az ikonra viszi, a csatlakozó elemek kék kiemeléssel jelennek meg.

Ha a kijelölt elem (például az alábbi tető) több vágási kapcsolat része, kattintson az ikonra a csatlakozási kapcsolatok listán történő megjelenítéséhez.

Ha az A tető a B tetőhöz csatlakozik és az A falat az A tető vágja, akkor az A falat a B tető is vágja.

Az A fal Csatlakozás fogója csak az A tetőt listázza, mivel csak közöttük van közvetlen kapcsolat.

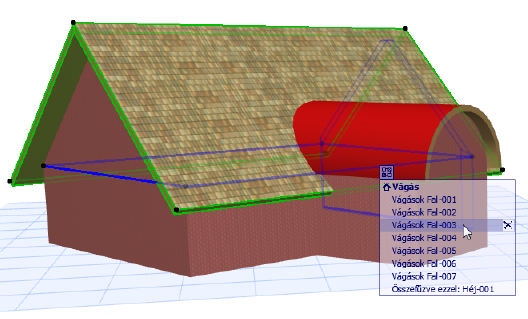

Vigye a kurzort a lista fölé: amint a kurzort valamelyik listázott elem fölé viszi, az a csatlakozó elem kiemeléssel jelenik meg a tervben (pl. az oromfal az alábbi ábrán).

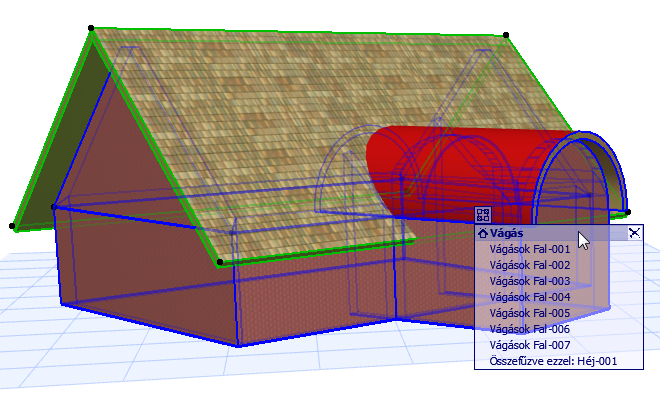

A kijelölt elemhez csatlakozó összes elem kiemeléséhez vigye a kurzort a kapcsolat listán a fejléc (pl. Vágás) fölé:

Ha a lista az aktuális nézeten nem látható elemekkel való kapcsolatot tartalmaz (pl. elrejtett fólián, vagy másik szinten van), az a kapcsolati elem dőlt betűvel szerepel a listán.

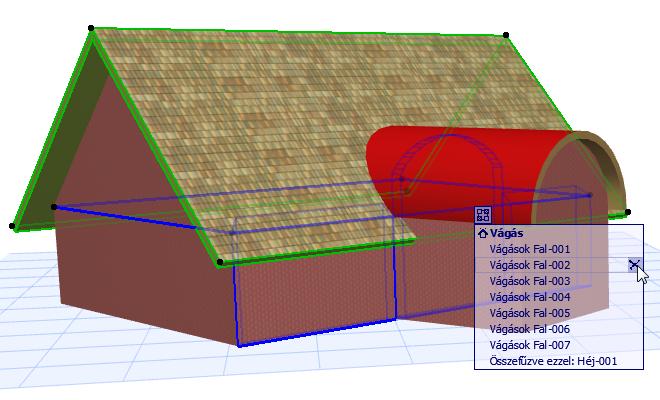

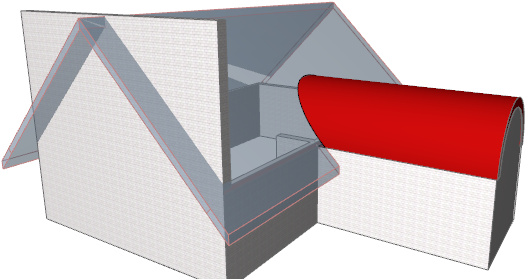

A kapcsolat törléséhez (vagyis a kapcsolat megszüntetéséhez és a vágás visszavonásához) kattintson az X ikonra a listán szereplő kapcsolat mellett. A kapcsolatot a program törölte. Egy teljes kapcsolat csoport törléséhez kattintson a listán a fejléc melletti X ikonra (pl. Vágás).

Ha egyszerre több kapcsolatot szeretne törölni, jelöljön ki egy vagy több modell elemet. A helyi menüből válassza a Csatlakoztatás > Minden kapcsolat törlése parancsot. A kijelölt elem(ek) minden kapcsolata törlődik.
