Alapvető héjszerkezetek létrehozása

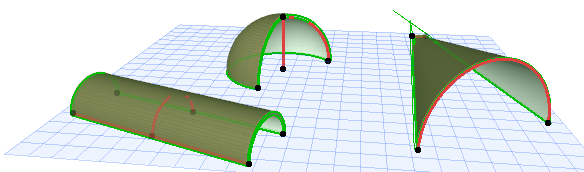

Héjszerkezetek az Alaprajzon vagy a 3D-s ablakban hozhatók létre. Alapvetően az alábbi három formát használhatja:
•Kihúzott
•Megforgatott, vagy
•Összekötött
Szokványos héjszerkezet a fenti típusok bármelyikével egyszerűen létrehozható. Ezután a héjszerkezet tovább fejleszthető grafikus szerkesztéssel, szabadon forgatással, nyílások hozzáadásával, vagy a kontúrok vágásával bármilyen formába.
Lásd Héjszerkezetek grafikus szerkesztése.
Héjszerkezet struktúrája
A többi szerkezeti elemhez hasonlóan a héjszerkezet alapvető szerkezetét a Héjszerkezet eszköz beállításainál hozzárendelt építőanyag határozza meg.
Egy héjszerkezet (ugyanúgy, mint egy fal, tető, födém vagy tető) lehet réteges szerkezetű. Ha a héjszerkezet réteges szerkezetű, vastagsága a Lehetőség > Elemattribútumok > Réteges szerkezetek párbeszédpanelban adható meg, és megegyezik a rétegek vastagságának összegével.
Réteges héjszerkezet esetén a referenciaoldali felület a Réteges szerkezet beállításainál lévő listában elsőként feltüntetett réteg.

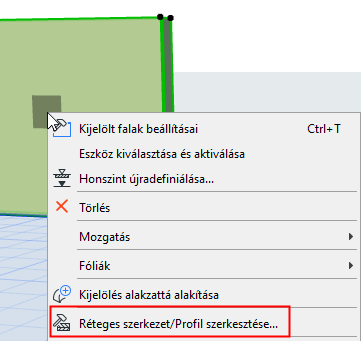

Megjegyzés: A kiválasztott réteges szerkezet szerkesztéséhez nyissa meg a helyi menüjéből a beállításokra vonatkozó opciót:
A héjszerkezet egy membránból (referencia oldal), valamint a membrán egyik oldalához csatolt héjszerkezet testből áll. A héjszerkezet teste „lefelé nő” a referencia oldallal felfelé.
A héjszerkezet referencia oldala a következő esetekben játszik fontos szerepet:
•a héjszerkezet vagy annak rétegei felületének kiszámításánál

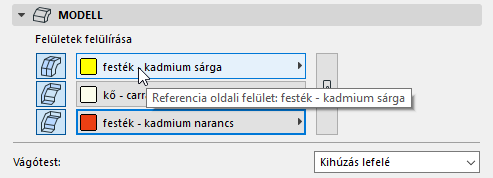

•amikor a Héjszerkezet beállítások Modell panelén igény szerint felülírja a felületeket.
A Héjszerkezet testének a héjszerkezet membrán másik oldalára történő áthelyezéséhez használja az Átfordítás parancsot (a Héjszerkezet beállításokból vagy az Infótábláról).
Héjszerkezet megjelenítése Alaprajzon
•A héjszerkezet megjelenítése az alaprajzon annak valódi 3D-s geometriáját tükrözi. Ebből eredően a szilárdtest-műveletek héjszerkezetekre gyakorolt hatása látható az alaprajzon.
•A héjszerkezeteken megjeleníthető egy fedő kitöltés, amely – a tetőkhöz hasonlóan – beállítható úgy, hogy tükrözze a héjszerkezet felületének vektoros kitöltéseit az építőanyagnál vagy (felülírás esetén) a felső felület felülírásnál beállítottak szerint. (A Héjszerkezet beállítások Fedő kitöltés beállításai alatt jelölje be a Kitöltés használata a felületről jelölőnégyzetet.)
Héjszerkezet csatlakozások
További információért a szerkezeti elemek (így a héjszerkezetek) közötti metsződésekről (csomópontokról):
Lásd még: Elemek összemetsződése és Elemek egyesítése: tetők, héjszerkezetek, alakzatok.
A tetőkhöz hasonlóan a héjszerkezetek is vágóelemek, és részei asszociatív modell csatlakozásoknak. Ez azt jelenti, hogy a héjszerkezetekkel elvághat egyéb elemeket, precíz geometriák és összetett szerkezetek megvalósítása érdekében.
Lásd Elemek vágása tetővel vagy héjszerkezettel.
Héjszerkezetek nyílásai
A héjszerkezetbe áttörések és tetőablakok helyezhetők.
Lásd még: Lyuk készítése héjszerkezetben, és Tetőablakok.
Gravitáció héjszerkezetre
Az ARCHICAD Gravitáció funkciója héjszerkezetek esetében működik. Ez azt jelenti, hogy új Fal, Oszlop, Gerenda vagy Tárgy típusú elemet a Gravitáció funkció segítségével közvetlenül elhelyezhet egy már létező Héjszerkezet, Tető vagy Felületháló tetejére, átvéve annak az elemnek a magasságát, amelyre az új elemet ráhelyezi.
Lásd még: Gravitáció.
