Megforgatott héjszerkezetek szerkesztési lehetőségei

Jelölje ki a megforgatott héjszerkezet tengelyét vagy profilját. A tengely egyik végét egy nagyobb pont különbözteti meg; ez jelenti a héjszerkezet alap magasságát.

•Forgástengely módosítása

Kattintson bárhol a kijelölt héjszerkezet profiljára a parancs Mozgó palettán történő előhívásához. Válassza a Forgástengely módosítása parancsot

EditRevAngle.png     EditRevAngle2.png     EditRevAngle3.png

A mozgó paletta következő két parancsának megjelenítéséhez kattintson a forgatási tengely végpontjára.

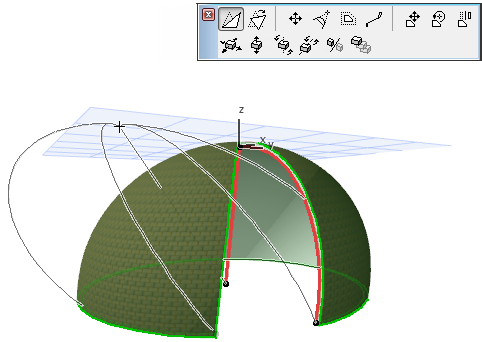

•Tengely torzítása

DistortRotated.png     DistortRotated2.png

•Tengely ferdítése

RotatedTilt.png     RotatedTiltDone.png

Nézze meg a videót

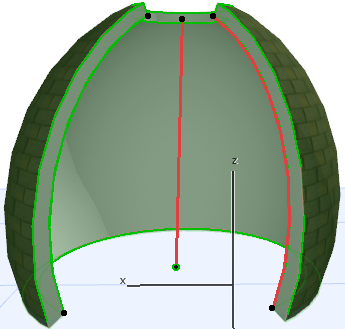

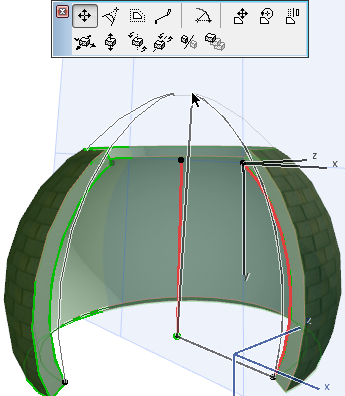

•Profil csomópont mozgatása

MoveProfileNode1.png     MoveProfileNode2.png

•Profil folytatása

ExtendProfileRev1.png     ExtendProfileRev2.png

ExtendProfileRev3.png     ExtendProfileRev4.png

•Profil elforgatása

Válassza a mozgó palettán a Profil elforgatása parancsot. Ezután (egyéb elemek forgatásához hasonlóan) kattintson egy pontra, majd rajzolja meg a forgástengelyt. Kattintással fejezze be az elforgatást.

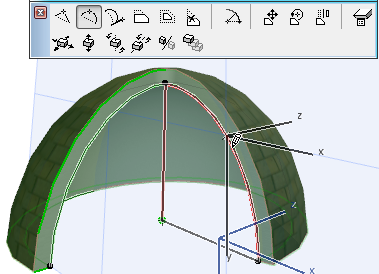

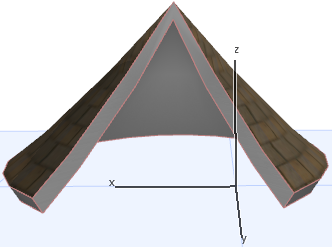

•Íves él

Kattintson bárhol a héjszerkezet profilra a parancs Mozgó palettán történő előhívásához.

CurveEdgeShell1.png     CurveEdgeShell2.png
