Összekötött héjszerkezetek szerkesztési lehetőségei

Az összekötött héjszerkezet két profillal rendelkezik. Az első profil egyik végét egy nagyobb pont különbözteti meg; ez jelenti a héjszerkezet alap magasságát.

Az alábbiakban néhány, profilokra vonatkozó szerkesztési lehetőség látható:

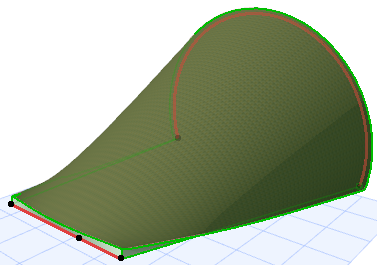

•Profil folytatása

Például meghosszabbíthatja az egyenes vonalú profilt, a héjszerkezet végének szélesítésére.

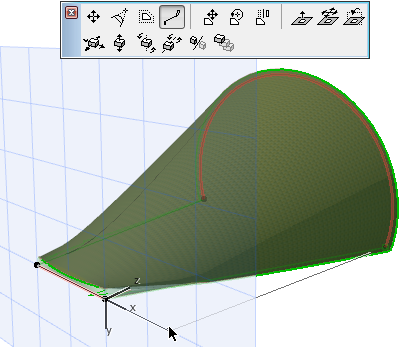

ContinueProfileRuled.png     ContinueProfileRuled2.png

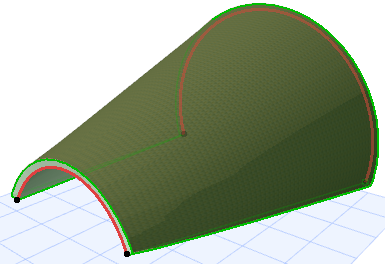

•Íves él

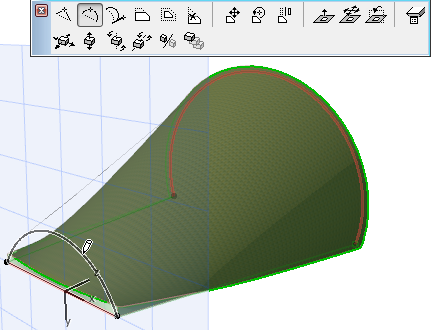

CurveEdgeRuled1.png     CurveEdgeRuled2.png

•Profil mozgatása

Ezzel a paranccsal a profilt saját síkján belül mozgathatja új helyre, vízszintes vagy függőleges irányban.

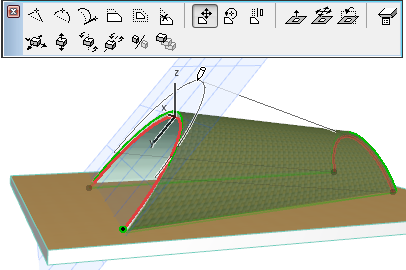

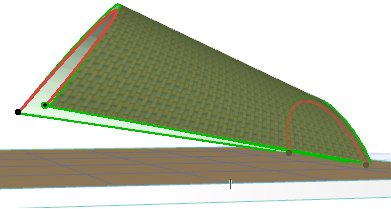

DragProfile1.png     DragProfile2.png

•Profil elforgatása

Ezekkel a parancsokkal a kijelölt profilt a térben forgathatja.

MirrorShell1.png     MirrorShell2.png

•Profil síkjának emelése

Itt a profil teljes síkját mozgathatja függőleges irányban.

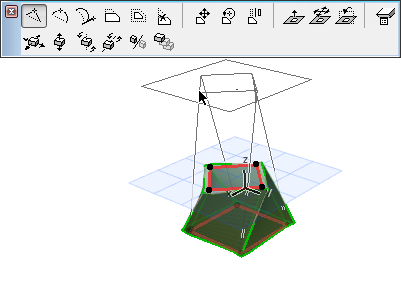

ElevateProfile.png     ElevateProfile2.png

•Profil vízszintes mozgatása

Itt a profil síkját vízszintesen mozgathatja.

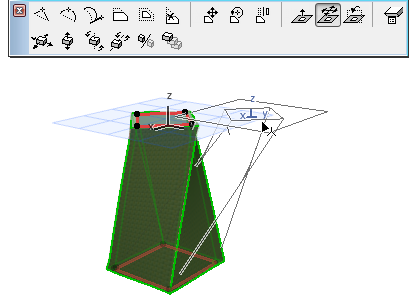

DragProfileHoriz1.png     DragProfileHoriz2.png

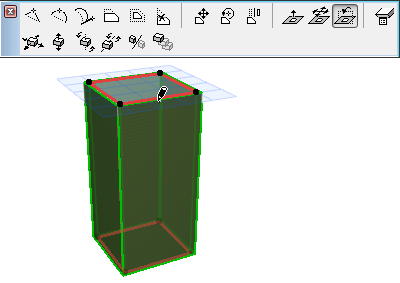

•Profilsík elfordítása


Kattintson és adja meg a fordulási pontot. Ezután mozgassa a kurzort a forgatás irányának megadásához, majd a befejezéshez kattintson.

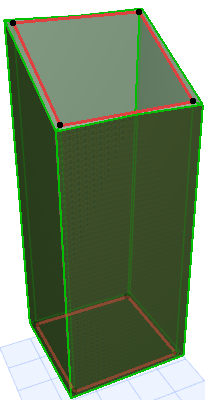

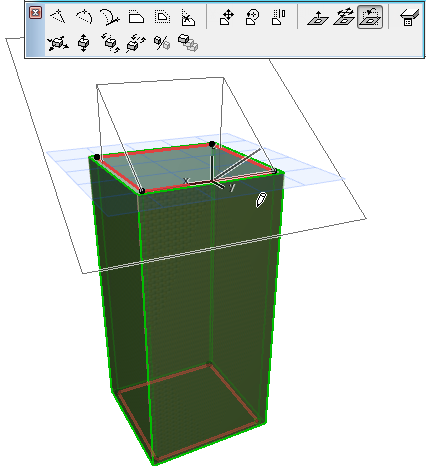

TurnPlane100072.png   TurnPlane2.png   TurnPlane3.png
