Alapvető alakzat szerkesztés: Tolás/Húzás

1.Kattintson az alakzat sima felületére. (Kijelölhet több alárendelt elemet egyidejű szerkesztéshez.)

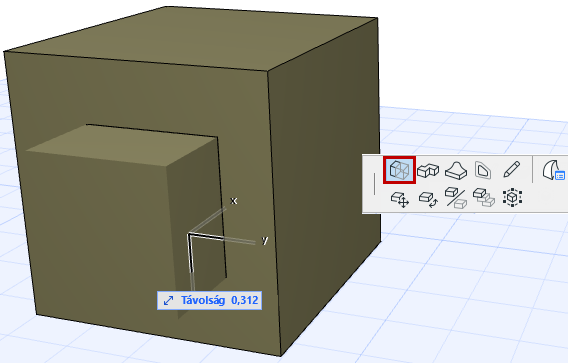

2.Válassza a mozgó palettán a Tolás-Húzás parancsot.

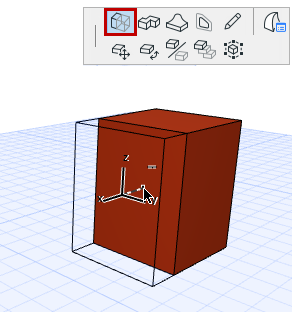

3.A lap húzásával (amelyikre rákattintott) megnyújthatja az alakzat formáját arra a lapra merőlegesen, amelyikre rákattintott: húzással nyújthatja; tolással pedig „zsugoríthatja” az alakzatot.

Alakzat formájú áttörés létrehozása egy másik alakzatban

Ez az eljárás olyankor működik, ha egy alakzatot teljesen áttol egy másik alakzaton, feltéve, hogy a „befogadó” alakzat mindkét vége párhuzamos lap.

Más fajtájú geometriák esetén használja a Logikai változó műveleteket az Alakzatokra.

Lásd Boole műveletek Alakzatokkal.

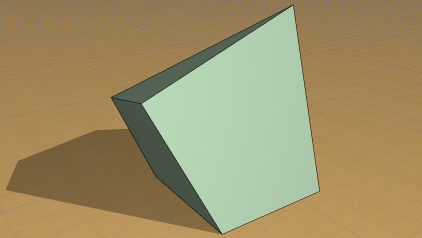

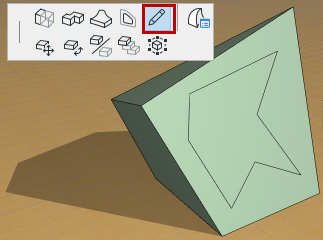

1.Meglévő alakzat esetén a Hozzáad paranccsal rajzolhat új alakzatot a kívánt áttörés formájának megfelelően.

Lásd Alapvető alakzat szerkesztés: Hozzáadás.

Az új alakzat a meglévő alakzat alárendelt eleme lesz (mert a Hozzáad paranccsal rajzolta meg.)

2.Kattintson az alárendelt elemre.

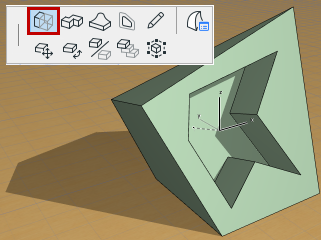

3.A Tolás-Húzás paranccsal tolja át az alárendelt elemet az alakzaton.

4.Kattintson a kurzorral egy szemközti élre a tolás befejezéséhez.

5.Létrejött az áttörés.
