Elemek összemetsződéseinek és csomópontjainak különlegességei
Az elemek összemetsződéseinek különlegességeit lásd a következő részekben:
Gerenda és gerenda metsződések
Fal-gerenda, fal-oszlop, oszlop-födém, oszlop-gerenda, fal-födém
Fal és födém metszéspontja: a födém burkolata és a nyílászárók küszöbei
Héjszerkezetet, tetőt vagy alakzatot tartalmazó közös részek
Azonos prioritásokkal rendelkező, egymást metsző elemek
Vonal kiküszöbölése a modellelemek között
Függönyfal keret összemetsződések
•Referenciavonal metsződést igényel
Fal-fal metsződések esetén a falaknak nem csak ütközniük kell, hanem a referenciavonalaiknak is metszeniük kell egymást. A magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
•Csatlakozási sorrend azonos prioritású falaknál
Ha két, azonos prioritású fal találkozik (a referenciavonalak metszik egymást), az elemszintű csomópontok vezérléséhez használja a Csatlakozási sorrend funkciót.
A Csatlakozási sorrend a Falbeállítások Modell panelén állítható be.

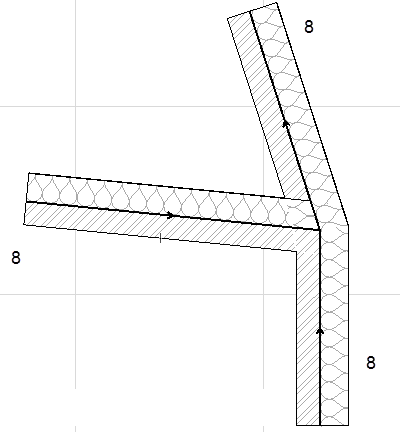

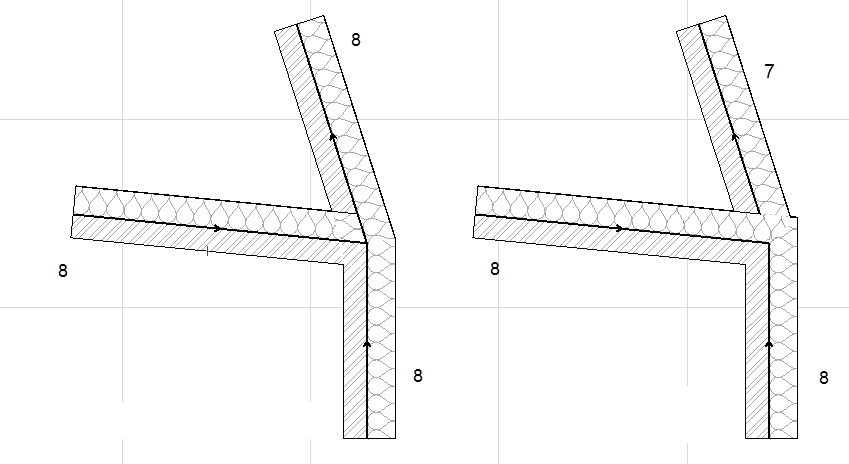

A bal oldalon minden csatlakozási sorrend egyforma. A jobb oldalon eltérő csatlakozási sorrend módosítja az összemetsződést.
Gerenda és gerenda metsződések
Geometriai ütközést vagy referenciavonal metsződést igényel.

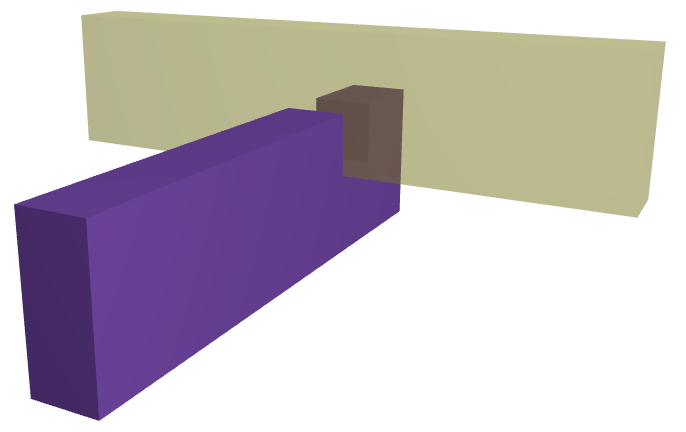

A gerenda-gerenda metsződések maximális rugalmassága érdekében ügyeljen arra, hogy a gerendák referenciavonalai metsszék egymást. Ilyenkor a gerendáknak tulajdonképpen nem szükséges ütközniük. A gerendák automatikusan egymásba nyúlnak a referenciavonalaik mentén.

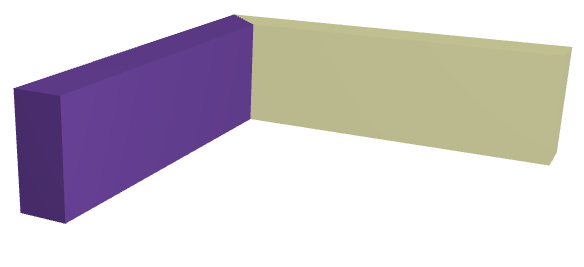

A gerendák metszése egyszerű ütköztetéssel is megvalósítható, ilyenkor nem szükséges, hogy a referenciavonalak metsszék egymást. Ebben az esetben azonban a gerendák megállítják egymást, azaz nem nyúlnak automatikusan egymásba a referenciavonalaik mentén. A magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
Ha két, azonos prioritású gerenda találkozik (a referenciavonalak metszik egymást), a csomópontok vezérléséhez használja a Csatlakozási sorrend funkciót (lásd lent).
Ha 3 vagy több fal vagy gerenda találkozik egy csomópontban, a csomópont több kétirányú csatlakozásból álló csoportként viselkedik. A kapcsolatok rendjét a csatlakozási sorrend határozza meg.
A Csatlakozási sorrend a Fal- vagy Gerendabeállítások Modell panelén vagy Infótábláján állítható be.
Fal-gerenda, fal-oszlop, oszlop-födém, oszlop-gerenda, fal-födém
Geometriai ütközést igényel.
A magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
Kivétel burkolt oszlop és réteges fal közös részei esetén:

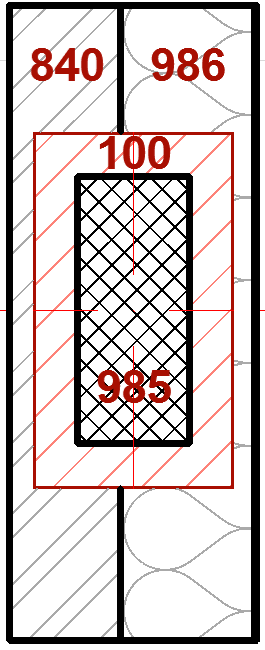

Ha egy ún. burkolt oszlopot helyez el, amelynek közös része van egy réteges fallal, az oszlop áttöri a réteges fal teherhordó rétegeit, függetlenül a rétegek prioritásától.
3D-ben a fal burkolórétegei az oszlop burkolatához lesznek hozzáadva. Azonban ezek a listákban nem fognak szerepelni.
Fal és födém metszéspontja: a födém burkolata és a nyílászárók küszöbei
Speciális esetnek minősül a szobák közötti folyamatos burkolat engedélyezése a belső nyílászárók küszöbén belül.
Amikor a falban elhelyezett nyílászáró (ajtó vagy ablak) egy síkban van a födém tetejével, a födém burkolatának rétege folytatódik a falon, a réteghez rendelt összemetsződési prioritásoktól függetlenül (egészen a födém teherhordó rétegéig). Ha a nyílászáró nincs egy síkban a födémmel, a szokásos, prioritásokon alapuló csatlakozások vannak érvényben.

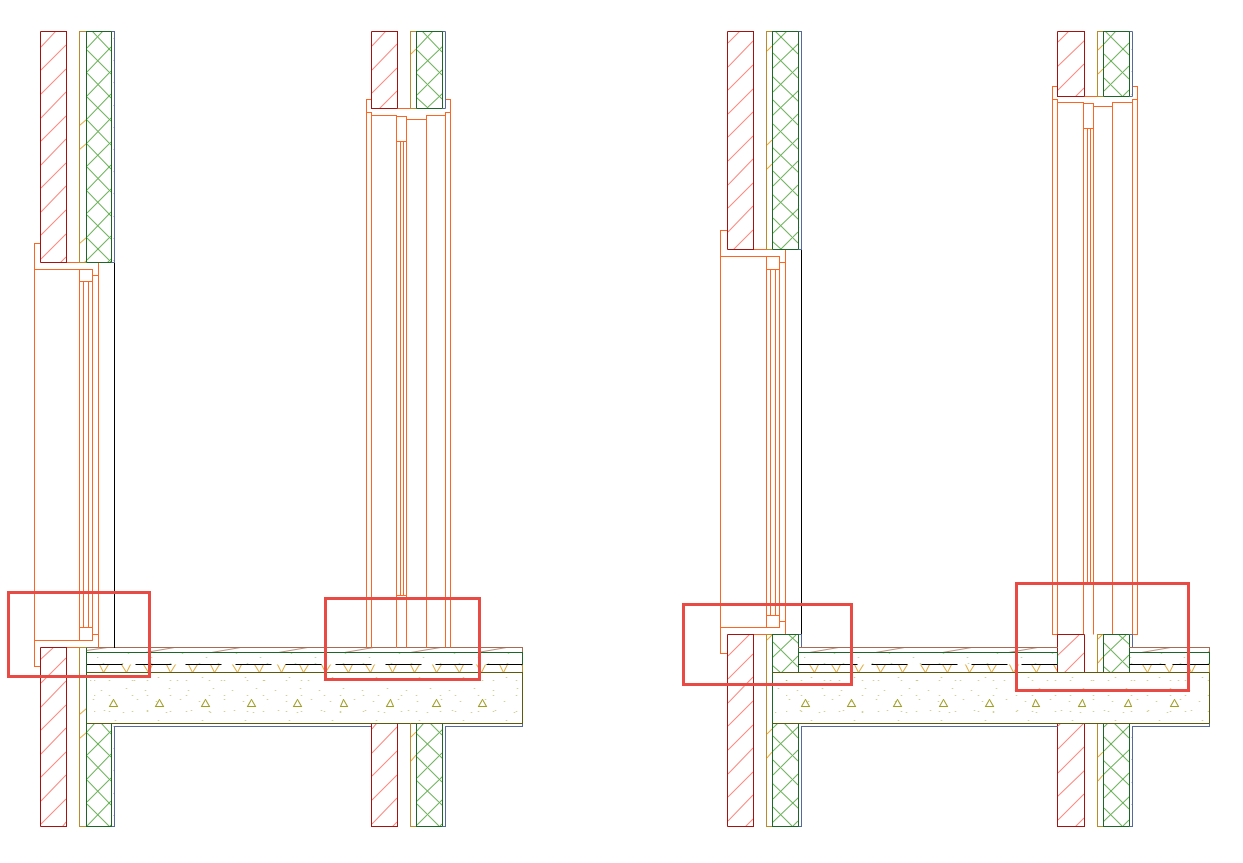

A képen:
Balra: Az ablak és az ajtó egy síkban van a födém tetejével. Ebből kifolyólag a födém burkolatának rétegei nem a prioritások szerint csatlakoznak a falrétegekhez. Ehelyett a födém burkolatának rétegei folyamatosak.
Jobbra: Az ablak és az ajtó nincs egy síkban a födémmel (hanem a födémhez képest meg vannak emelve), ezért a födém és a fal rétegeire a prioritásokon alapuló, szokásos csatlakozások vonatkoznak.
Héjszerkezetet, tetőt vagy alakzatot tartalmazó közös részek
Geometriai ütközést és levágást vagy összefüggést igényel.
Ha a metszet héjszerkezetet, tetőt vagy alakzatot tartalmaz, a megfelelő metszés érdekében használja a Tervezés > Csatlakoztatás > Elemek egyesítése parancssort.
Ha egy héjszerkezet vagy tető a vágóelem szerepét tölti be (Tervezés > Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel), össze lesz fűzve a levágott elemmel. A megfelelő metszés érdekében nem kell ismét használnia az Elemek egyesítése parancsot.
Az összefűzést követően a magasabb prioritású építőanyaggal rendelkező elem (vagy réteg) metszi el az alacsonyabb prioritású építőanyaggal rendelkező elemet.
Elemek vágása tetővel vagy héjszerkezettel
Elemek egyesítése: tetők, héjszerkezetek, alakzatok
Azonos prioritásokkal rendelkező, egymást metsző elemek
Ha az ütköző elemek esetén megegyezik az összemetsződési prioritás (például egyforma építőanyagból álló elemeknél), a következő metszési sorrend érvényesül:

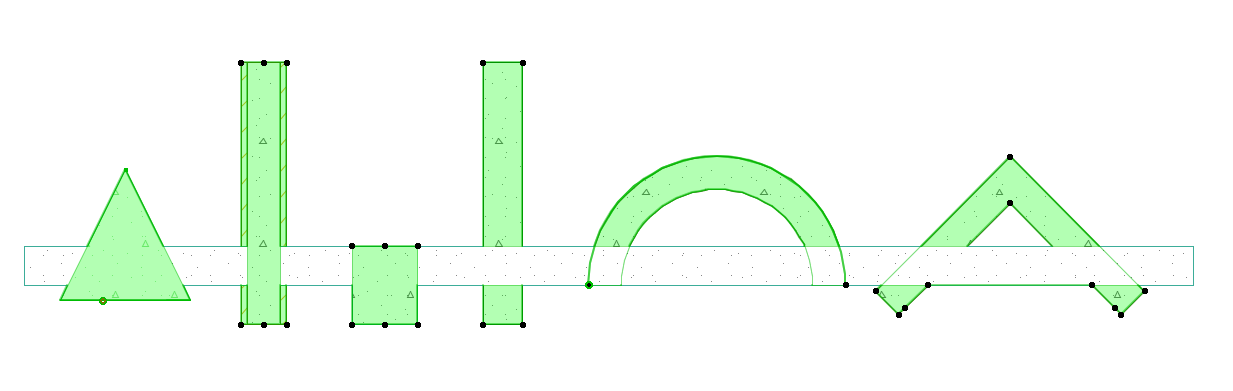

Alakzat > Oszlop > Gerenda > Födém > Fal > Héjszerkezet > Tető > Felületháló
Vonal kiküszöbölése a modellelemek között
Ha két (azonos vagy eltérő szerkezeti elem típusú) elem találkozik a modellnézetben (Metszet, Homlokzat, 3D dokumentum), a következő vonalkiküszöbölési szabályok érvényesek.
Megjegyzések:
–Ezek a szabályok nem érvényesek az alaprajzon, ott ugyanis minden vonal megjelenik. A vonalak láthatóságának beállításához használja a Megjelenítési sorrend lehetőséget. Lásd Megjelenítési sorrend.
–A réteges és összetett profilú elemeknél a felhasználó az attribútumbeállítási párbeszédablakokban módosíthatja a vonalak kezelésének módját.
A következő szabályok az elmetszett szerkezeti elemekre vonatkoznak:
•Azonos építőanyag: mindkét vonal törlődik, és a kitöltések vizuálisan összeolvadnak
•Azonos kitöltés, de eltérő építőanyagok; vagy eltérő építőanyagok: az egyik vonal törlődik az alábbi szabályok alapján:
–Eltérő vonalvastagság: a vonaltípustól függetlenül a vastagabb tollú vonal marad meg
–Azonos vonalvastagság, eltérő vonaltípusok: a folytonos vonal megmarad, a többi vonaltípus törlődik.
Falak Metszet nézetben – balról:

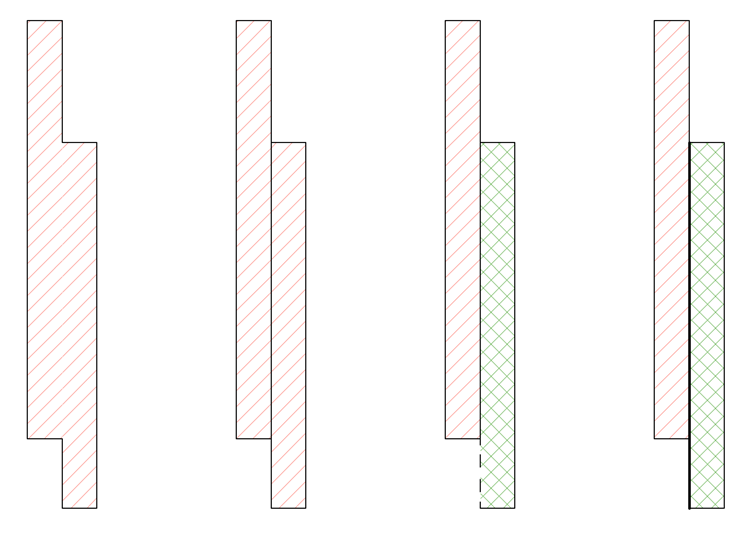

azonos építőanyag; eltérő építőanyagok, de azonos metszeti kitöltés;
folytonos vonal vagy szaggatott vonal; folytonos vonal (eltérő vonalvastagság)
Ha valamelyik vagy semelyik elem sem használ építőanyagot (pl. két tárgy), akkor a metszeti kitöltésekre a fenti logika érvényes (az építőanyagoktól eltérően). Így ha egyforma metszeti kitöltés található két tárgy között, mindkét vonal törlődik.
Fal/Födém és konyhaszekrény Metszet nézetben – balról:
szekrény eltérő metszeti kitöltéssel; szekrény azonos metszeti kitöltéssel.
•Ha meg szeretné tartani a válaszvonalat, módosítsa az egyik elemhez tartozó Fólia metszéscsoport számot.
Lásd Fóliák használata az összemetsződések elkerüléséhez.
Homlokzat és 3D nézetben az elválasztó vonalak mindig törlődnek két elem között, ha:
•egyforma felületük van, és
•a felületek azonos síkban fekszenek.

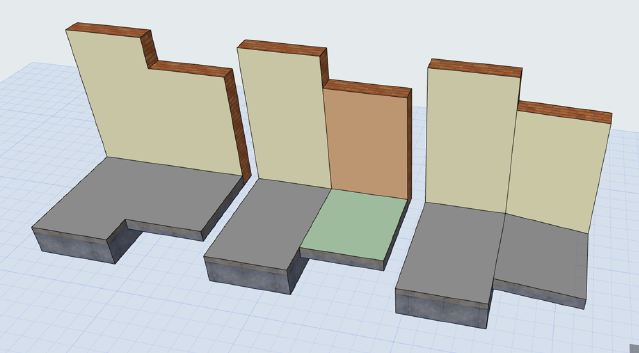

Fal/Födém/Tető 3D-ben – balról: egyforma felület, azonos sík; eltérő felület, azonos sík; egyforma felületek, eltérő síkok
