Szerkesztó mód több szakaszból álló oszlopok esetén
Több szakaszból álló oszlop esetén használja a Szerkesztő módot az egyes szakaszok külön-külön történő módosításához. A szerkesztő móddal ideálisan elvégezhető a szakasz geometriájának grafikus finomítása.
Belépés a Szerkesztő módba
Válasszon ki egy több szakaszból álló oszlopot bármely modellnézetben, majd hajtsa végre a következő lépések egyikét:
•Kattintson a megjelenő Szerkesztés gombra.
•Használja a Tervezés > Oszlopszerkesztő mód indítása parancsot.

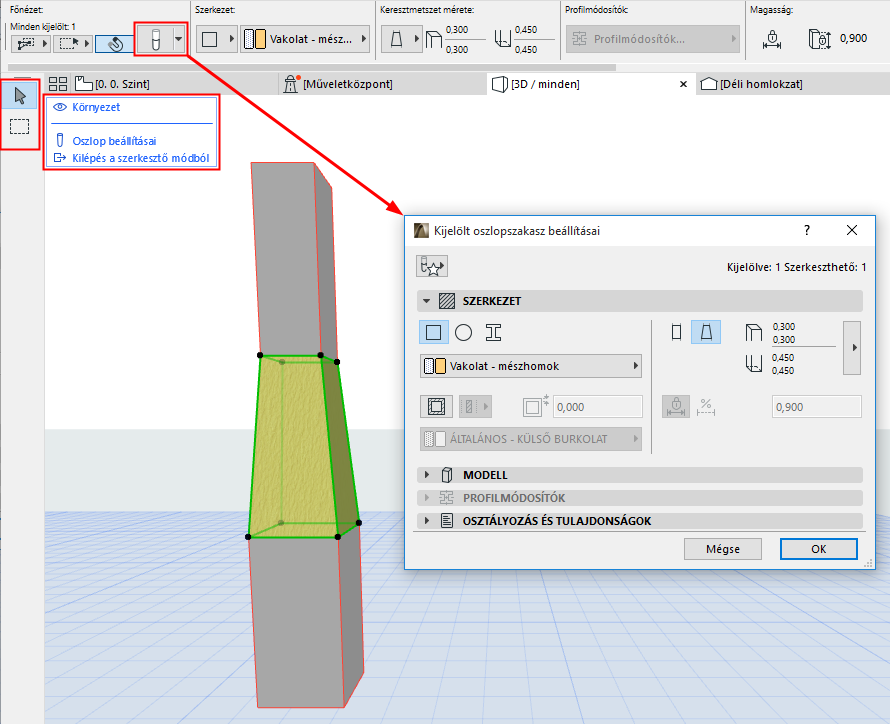

Szerkesztő mód használata
•Szerkesztő módban a hagyományos ARCHICAD eszköztár helyett csak kijelölő és megjelenítő paletta található.
•A megjelenítő paletta Környezet kapcsolója segítségével megjeleníthető/elrejthető az épületmodell többi része (azaz minden a kijelölt oszlopon kívül). Szerkesztő módban a modell többi része nem módosítható.
•A megjelenítő palettán a teljes Oszlop beállításai párbeszédpanel elérhető.
•Az Infótáblán egy korlátozott, adott szakaszra vonatkozó beállítási párbeszédpanel elérhető.
Például: módosítsa egy profilos oszlopszakasz profilmódosítóit:
Kilépés a szerkesztő módból
Alkalmazza az alábbiak egyikét:
•Nyomja meg az Esc billentyűt
•Kattintson a Kilépés a szerkesztő módból lehetőségre a megjelenítő palettán.
•Használja a Tervezés > Kilépés az Oszlopszerkesztő módból parancsot.
Kattintson a megjelenítő palettán található oszlopbeállításokra, ekkor megnyílik a kijelölt szakaszra vonatkozó beállítási párbeszédpanel.
