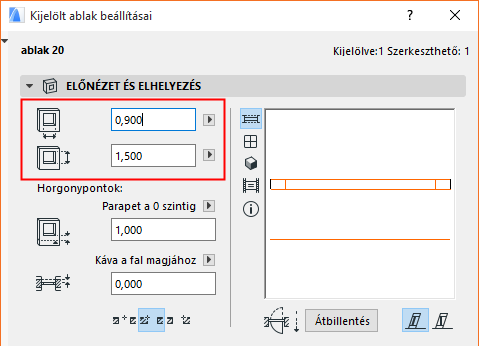

Az Eszköztár Ajtó/Ablak beállítások Előnézet és elhelyezés panelét ajtók/ablakok magasságának és szélességének megadására használhatja.
Minden alkalommal, amikor módosítja egy ablak vagy ajtó magasságát, a módosítás az alsó vagy felső kávát is érinti. Attól függően, hogyan rögzíti a nyílászárót, az alsó vagy felső káva magassága mérhető a fal alapjától, a fal tetejétől vagy egy adott szintmagasságtól.

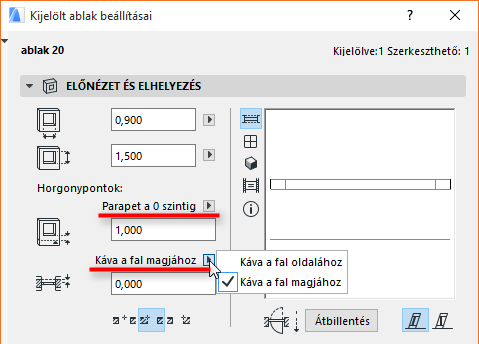

Az Előnézet és elhelyezés panelen a felugró menüben tetszőlegesen választhat ezek közül viszonyítási pontot az alsó és felső káva értékéhez.
•Parapet a fal aljától
•Parapet a fal tetejétől
•Parapet az (aktuális) szinttől: a Parapet magassága az aktuális szint magasságához viszonyítva lesz mérve (az Alaprajzon utolsóként megnyitott szint). Más szint kiválasztásához kattintson a Szint kiválasztása lehetőségre, majd válasszon egy szintet a párbeszédpanelről.
•Szemöldök a fal aljától
•Szemöldök a fal tetejétől
•Szemöldök a szinttől: a módszer azonos a Parapet a jelenlegi szinttől beállításéval, de meg kell adni a felső káva magasságát. Más szint kiválasztásához kattintson a Horgonypont szint megadása lehetőségre, majd válasszon egy szintet a párbeszédpanelről.
•Horgonypont szint megadása: Ha ezt a lehetőséget választja (válassza ki a szint nevét a megjelenő párbeszédablakból), a kiválasztott szint magassága adja a horgonypontot, melytől az Ablak/ajtó mérendő. Ezt a beállítási lehetőséget akkor használjuk, ha például egy Üveg függönyfalat kell létrehozunk, és minden egyes elemének a magasságát egy általános magassághoz viszonyítva kell megadnunk.
