Használja a Gerenda beállításait, vagy hajlítsa el a gerendát grafikusan a 3D ablakban.

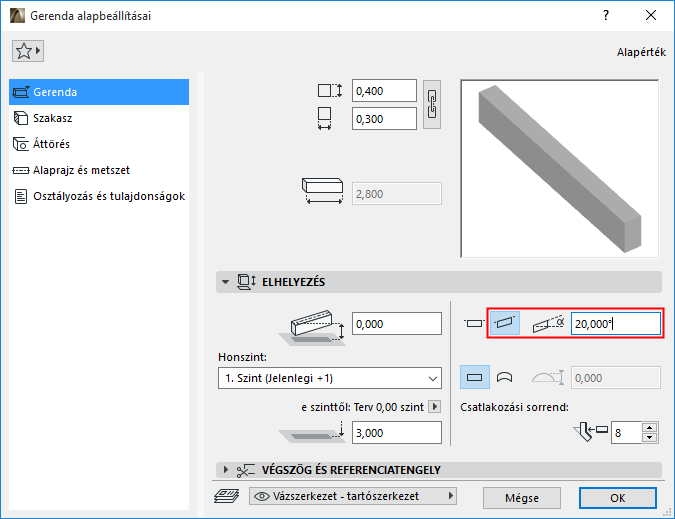

Dőlésszög beállítása a Gerenda beállításainál
1.Válassza a Ferde ikont a Gerenda beállításainál (Gerenda oldal, Elhelyezés panel) vagy az Infótáblán.
2.Adja meg a dőlésszöget fokban.
Az értéknek -89° és +89° között kell lennie, melyet a gerenda kezdőpontjától kell mérni.
3.Válasszon egy Elhelyezési módot az Infótábláról, majd helyezze el az oszlopot.

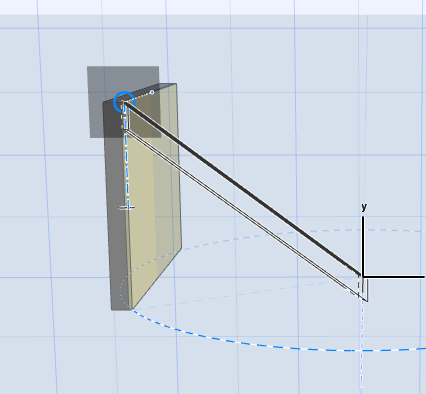

Gerenda létrehozása két kattintással
1.Válassza az Egyes Gerenda geometria módszert az Infótáblán.
1.Kattintson kétszer a gerenda két végének elhelyezéséhez.
2.A 3D ablakban:
–Illessze a végpontokat meglévő elemekre
–Nyomja le a Shift billentyűt a szerkesztősíkra történő bevitelhez.
Megjegyzés: Ha a gerendának van (a beállításoknál vagy az Infótáblán) beállított dőlésszöge, a korlátozástól függetlenül a dőlésszög érvényesül.

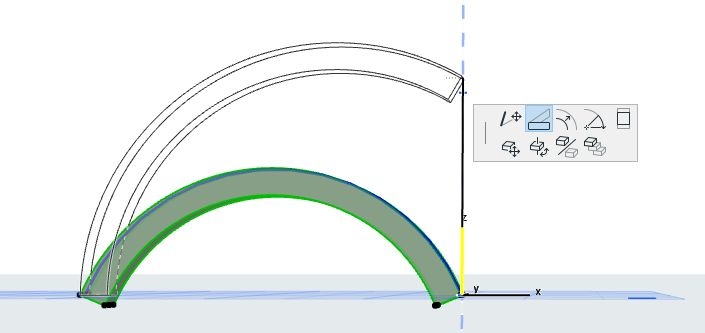

A meglévő, függőlegesen íves gerendák is átalakíthatók ferdévé.
