Összetett profil készítése párhuzamos elemekből
Gyorsan készíthetünk összetett profilt a Szerkesztés> Átalakítás > Falak/oszlopok/gerendák egyesítése parancsok alkalmazásával.
Mielőtt alkalmazná ezt a parancsot, rajzoljon több falat, oszlopot vagy gerendát a modellablakban. Az elemeknek egyazon típushoz kell tartozniuk, és párhuzamosnak kell lenniük egymással. (Íves falak vagy gerendák esetén koncentrikus elemeket kell használni.)
A parancs végrehajtása egy új profilos elemet hoz létre, amely átveszi az eredeti elemek helyét. Az új profilos elemnek a hossza megegyezik az eredeti elemek kombinált hosszával, és átveszi az eredeti minden jellemzőjét, csakúgy, mint az esetleges nyílásokat is.
Alapértelmezés szerint az új profil az „Egyéni” nevet kapja, de meg lehet nyitni a Profilszerkesztőben, ahol módosítható és új néven tárolható.

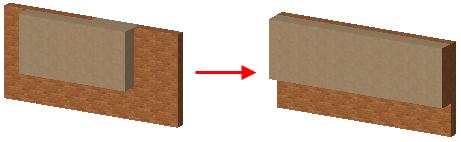

Két vagy több párhuzamos egyenes fal egyesítéséhez válassza a Falak egyesítése parancsot (Szerkesztés > Átalakítás menüpont). A Falak ugyanolyan hosszúak lesznek, és a keletkezett fal metszete a két Fal metszetének együttese lesz. A két faltestnek nem kell érintkeznie, egymástól távol is lehetnek. Ez a parancs nem működik Trapéz vagy Íves falak esetében.
Az Oszlopok egyesítése paranccsal (Szerkesztés > Átalakítás menüpont) egyesíthető két vagy több oszlop, amelyek tengelyei párhuzamosak egymásra. Ha ez a feltétel teljesül, bármely típusú Oszlop (Függőleges, Ferde, Egyedi profilú) összefűzhető. Egyszerre kettőnél több Oszlop is összefűzhető.

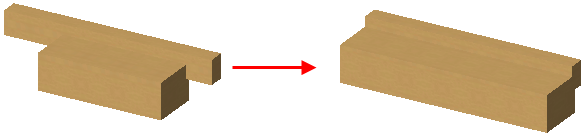

Használja a Gerendák egyesítése parancsot (Szerkesztés > Átalakítás menü) kettő vagy több gerenda egyesítésére (akár vízszintes, ferde, vagy egyedi profil), amelyek párhuzamosak egymással. (Íves gerendák esetén koncentrikus elemeket kell használni.)
