Jelölők tartományvonalainak meghatározása
Miután megrajzolt egy beviteli vonalat vagy egy sokszöget valamelyik jel típusú eszközzel, a beviteli vonalak továbbra is láthatók a képernyőn, amikor elhelyezi a jelet. Jel tartomány elemei a következők lehetnek:
•Homlokzat, Falnézet vonala
•Metszet/homlokzat határvonala (meghatározott mélységű Metszetek és Homlokzatok esetén)
•Távoli vonal (Megjelölt távoli területtel rendelkező Metszetek és Homlokzatok esetén)
•Falnézet határvonalai
•Területalapú Részleteket és Munkalapokat meghatározó sokszögek
Ezek a Jeltartomány-elemek csak a képernyőn érhetők el, és soha nem jelennek meg a nyomtatásban.
Bármely típusú Jeltartomány-elem tetszőlegesen megjeleníthető vagy elrejthető a Nézet > Megjelenítési lehetőségek a képernyőn > Jel tartománya váltógombbal.

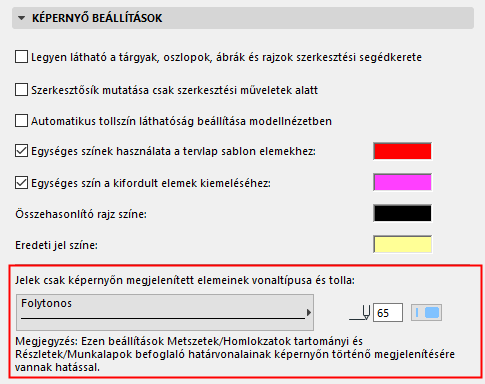

A Jeltartomány-vonalak típusa/színe a Lehetőség > Munkakörnyezet > Képernyő-beállítások paletta vezérlőivel testre szabható.
