Paraméter
Rövid leírás
Hosszú leírás
Irány rövidítve
Panel iránya (rövidítést használva).

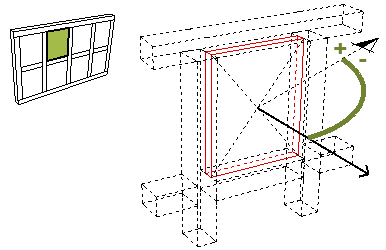

Északkal bezárt szög
A panel iránya, északhoz viszonyított fokban megadva.
Függönyfal panel dőlésszöge
Függönyfal panel dőlése.
Egyenlő a függönyfal dőlésszögével
Él felülete
A panel élének felülete, a FF panel beállítások Modell panelén megadva.
Olyan panelek esetében, amelyek GDL könyvtári elemek, a felület megadása a GDL leírásban történik.
Belső felület
A panel belsejének felülete, a FF panel beállítások Modell panelén megadva.
Olyan panelek esetében, amelyek GDL könyvtári elemek, a felület megadása a GDL leírásban történik.
Névleges magasság
Panel magassága
Nem számítja be a panel benyúlását a környező keretekbe

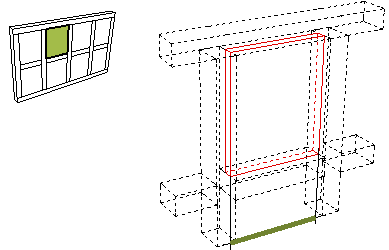

Névleges szélesség
Panel szélessége.
Nem számítja be a panel benyúlását a környező keretekbe
Általános panelek esetében ez megegyezik a normál szélesség paraméterrel.
GDL panelek esetében az értéket a panel paramétereknél lehet megadni.
Irány
Az ajtóként/ablakként használt panelek irányának (bal vagy jobb) listázása.

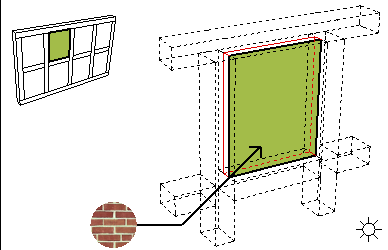

Külső felület
A panel külső felületének felülete, a CW panel beállítások Modell panelén megadva.
Olyan panelek esetében, amelyek GDL könyvtári elemek, a felület megadása a GDL leírásban történik.
Panelterület befogással
Panel bruttó területe
Téglalap alakú panelek esetén. Magában foglalja a panel benyúlását a környező keretekbe (A FF Keret beállítások Keret típus és geometria panelén meghatározott "mélység" érték.)
Panelterület befogás nélkül
Panel felület területe..
Téglalap alakú panelek esetén. Nem számítja be a panel benyúlását a környező keretekbe
Panel osztálya
Fő, Második vagy Egyedi.
Panelosztály hozzárendelése a Hálóminta Előnézet ablakában és a Függönyfalrendszer beállításainak Előnézet paneljén (Séma oldal) lévő panelekre kattintva.
Az „egyéni” osztály paneljei egyedileg vannak testre szabva a Panelbeállítások segítségével, amely a Függönyfal Szerkesztés módban érhető el.
Panel funkció
A választott paneltípustól függően Fix, Ablak vagy Ajtó.
A FF Panel beállítások Panel típus és geometria panelén kerül meghatározásra.
Panel típusa
Panel típusának neve.
A Függönyfal beállítások Panelek lapjának Panel típus és geometria területén adható meg.
