Paraméter
Rövid leírás
Hosszú leírás
Paraméter

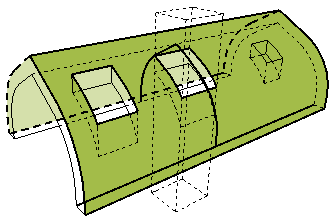

Feltételes terület a referenciával ellentétes oldalon
A Héjszerkezet referenciaoldallal ellentétes oldalfelületének területe – ez a terület függhet egy meghatározott számítási szabálytól.
Referenciaoldal: a héjszerkezet-membrán (a héjszerkezet „teteje”). Réteges héjszerkezet esetén: a Réteges szerkezet beállításainál lévő listában elsőként feltüntetett réteg.
Feltétel: a nyílások területét csak akkor vonja le, ha azok egy adott méretnél nagyobbak – a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Héjszerkezet területének csökkentése…”) pontban megadottak szerint
Vágások és szilárdtest-műveletek által csökkentve.
Csökkentett terület a referencia oldalon
A referencia oldal felületének területe – ez a terület függhet egy meghatározott számítási szabálytól.
Referenciaoldal: a héjszerkezet-membrán (a héjszerkezet „teteje”). Réteges héjszerkezet esetén: a Réteges szerkezet beállításainál lévő listában elsőként feltüntetett réteg.
Feltétel: a nyílások területét csak akkor vonja le, ha azok egy adott méretnél nagyobbak – a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Héjszerkezet területének csökkentése…”) pontban megadottak szerint
Vágások és szilárdtest-műveletek által csökkentve.

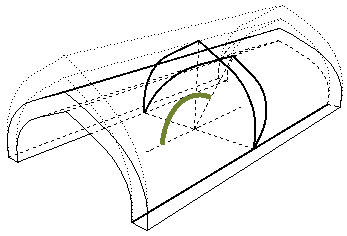

Torzítási szög
Kihúzott héjszerkezet esetén: a héjszerkezet profil szöge, a héjszerkezet síkjára mérve. Alapérték: 90 fok, de ennek módosításával a héjszerkezet profil meghatározott szögben kihúzható, ezáltal torzított alakzatú héjszerkezet jön létre.
Megforgatott héjszerkezet esetén: a megforgatott héjszerkezet tengelyének szöge, a héjszerkezet síkjának szögére mérve.
A torzítási szög értéke a Héjszerkezet beállítások Kihúzási tulajdonságok vagy Megforgatási tulajdonságok panelén, vagy az Infótáblán állítható be.
Boltozat csatlakozási hossza
Az olyan élek hossza, melyek típusaként „Tetőátmenet - Boltozat” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően két szomszédos héjszerkezeti sík éle, melyek konvex szöget zárnak be.

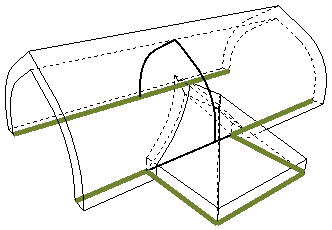

Eresz hossza
Az összes olyan él összesített hossza, melyek típusaként „Ereszek” van megadva az Egyéni élbeállítások párbeszédpanelen.

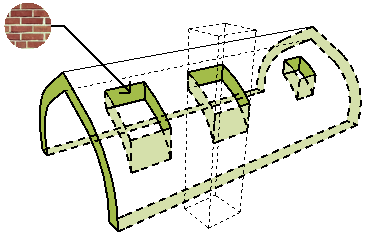

Él felülete
A héjszerkezet éléhez hozzárendelt felület neve.
A héjszerkezet alapértelmezett élfelületének megjelenítése (az Építőanyag lehetőség beállításai szerint). Réteges héjszerkezetek esetén nem látható.
Az összes felület listázásához (beleértve az egyedi felületeket és a réteges elemek felületeit) használja a Felülettípus listát (pl. Minden burkolat).

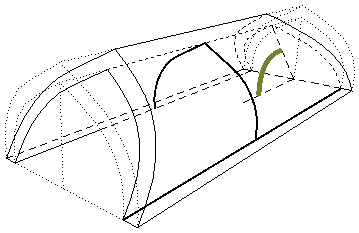

Végszög
Csak kihúzott héjszerkezet esetében. A héjszerkezet profil szöge, a héjszerkezet emelkedési szögére mérve, a kihúzott héjszerkezet másik végén. A végszög értéke a Héjszerkezet beállítások Kihúzási tulajdonságok panelén, vagy az Infótáblán állítható be.

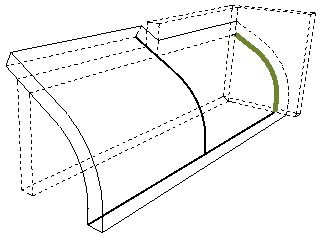

Végfal csatlakozás hossza
Az összes olyan él összesített hossza, melyek típusaként „Végfal” van megadva az Egyéni élbeállítások párbeszédpanelen.
Ez általában egy olyan él, ami falhoz kapcsolódik, és a fal mentén lefelé lejt.

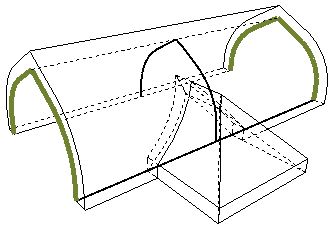

Orom hossza
Az összes olyan él összesített hossza, melyek típusaként „Orom” van megadva az Egyéni élbeállítások párbeszédpanelen,
Geometria módszer
A héjszerkezet létrehozására használt geometria módszer: Kihúzott, Megforgatott vagy Összekötött

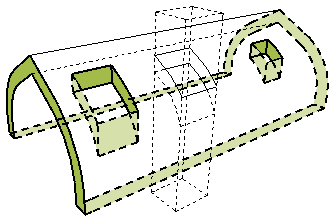

Élek bruttó területe
A héjszerkezet éleinek területe, beleértve a nyílások felületét.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.

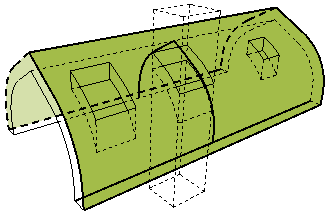

Bruttó terület a referenciával ellentétes oldalon
A felület területe a referenciaoldallal ellentétes oldalon, beleértve a nyílások felületét.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.

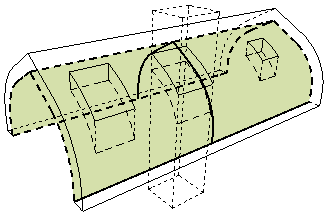

Bruttó terület a referencia oldalon
A héjszerkezet felület területe a referencia oldalon, beleértve a nyílások felületét.
Referenciaoldal: a héjszerkezet-membrán (a héjszerkezet „teteje”). Réteges héjszerkezet esetén: a Réteges szerkezet beállításainál lévő listában elsőként feltüntetett réteg.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.
Él hossza
Az olyan élek hossza, melyek típusaként „Él” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően két szomszédos sík éle, amelyek élként találkoznak

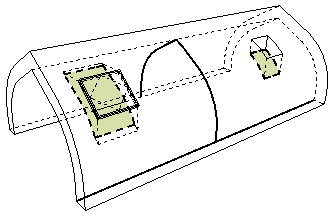

Lyukak területe
Nyílások összfelületének területe a héjszerkezetben.
Behajlás csatlakozási hossza
Az olyan élek hossza, melyek típusaként „Tetőátmenet - Behajlás” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően két szomszédos héjszerkezeti sík éle, melyek konkáv szöget zárnak be.
Élek nettó területe
A héjszerkezet összes élének összesített felülete.
az áttörésekkel, vágásokkal és szilárdtest-műveletekkel csökkentve.
Nettó terület a referenciával ellentétes oldalon
Héjszerkezet referenciaoldalával ellentétes oldal felülete
az áttörésekkel, vágásokkal és szilárdtest-műveletekkel csökkentve.
Nettó terület a referencia oldalon
Héjszerkezet referencia oldalának felülete
Referenciaoldal: a héjszerkezet-membrán (a héjszerkezet „teteje”). Réteges héjszerkezet esetén: a Réteges szerkezet beállításainál lévő listában elsőként feltüntetett réteg.
az áttörésekkel, vágásokkal és szilárdtest-műveletekkel csökkentve.

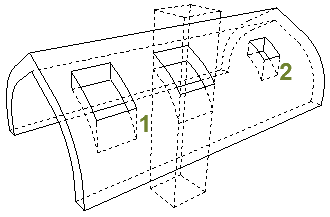

Nyílások száma
Héjszerkezeten lévő nyílások száma
Nyílások létrehozhatók a héjszerkezeten manuálisan vagy a héjszerkezetre helyezett tetőablakokkal.

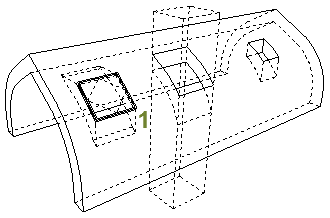

Tetőablakok száma
A héjszerkezetben elhelyezett tetőablakok száma.

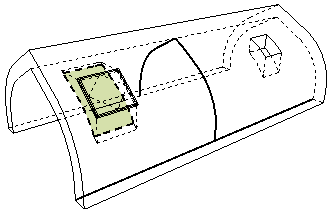

Nyílások területe
A héjszerkezetben elhelyezett összes tetőablak összesített felülete.
Csúcs hossza
Az olyan élek hossza, melyek típusaként „Csúcs” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően egy egyszerű héjszerkezet felső végénél található él.

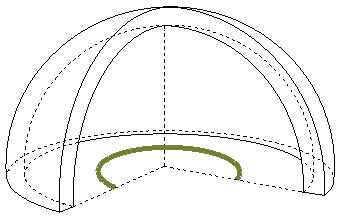

Forgatási szög
Csak megforgatott héjszerkezet esetében. A héjszerkezet saját tengelye körüli forgatásának szöge. A torzítási szög értékének beállítása a héjszerkezet létrehozásakor grafikusan történik, vagy a Héjszerkezet beállítások Megforgatási tulajdonságok panelén, vagy az Infótáblán állítható be.
Gerinc hossza
Az olyan élek hossza, melyek típusaként „Gerinc” van megadva az Egyéni élbeállítások párbeszédpanelen.
Jellemzően két szomszédos héjszerkezeti sík pereme, melyek gerincet alkotva találkoznak.

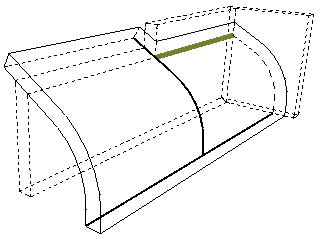

Oldalfal csatlakozási hossza
Az összes olyan él összesített hossza, melyek típusaként „Oldalfal” van megadva az Egyéni élbeállítások párbeszédpanelen.
Általában olyan héjszerkezet éle, ami falhoz kapcsolódik, és a fal mentén vízszintesen fut.

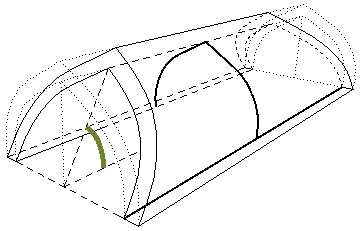

Kezdő szög
Csak kihúzott héjszerkezet esetében. A héjszerkezet profil szöge, a héjszerkezet emelkedési szögére mérve, a kihúzott héjszerkezet kezdő végén. A kezdő szög értéke a Héjszerkezet beállítások Kihúzási tulajdonságok panelén, vagy az Infótáblán állítható be.

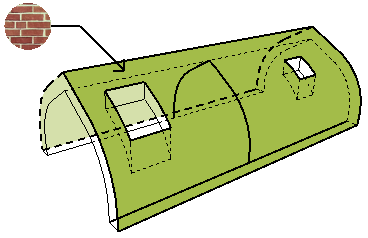

Héjszerkezet felülete a referenciával ellentétes oldalon
A referencia oldallal ellentétes oldalhoz hozzárendelt felület neve.
Felületek hozzárendelése a héjszerkezet-beállítások Modell paneljén

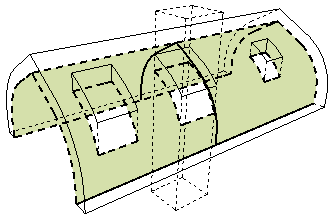

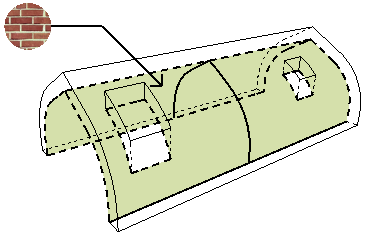

Héjszerkezet felülete a referencia oldalon
A referenciaoldalhoz hozzárendelt felület neve.
Referenciaoldal: a héjszerkezet-membrán (a héjszerkezet „teteje”). Réteges héjszerkezet esetén: a Réteges szerkezet beállításainál lévő listában elsőként feltüntetett réteg.
Felületek hozzárendelése a héjszerkezet-beállítások Modell paneljén

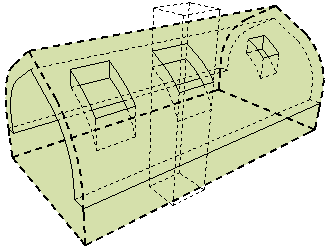

Vágótest
Kihúzás lefelé, Kihúzás felfelé vagy Szerkeszthető.
A héjszerkezet-beállítások Modell paneljén állítható be.
A Vágótest geometriáját határozza meg, ami egyéb elemekre hat, amikor azokat a héjszerkezet levágja.
