Paraméter
Rövid leírás
Hosszú leírás
Akusztikai osztály
Akusztikai osztály értéke (ha van ilyen), az Ablak beállításainál (Egyéni beállítások, Leírások oldal.
Tetőben állandó
„Vízszintes” vagy „Függőleges”, a Tetőablak beállítások Előnézet és elhelyezés panelén megadottak szerint.
Meghatározza a tetőablak megkötésének módját, amikor helyzetet vált az alapjául szolgáló tető geometriájának módosításakor.
Húrmagaság
Az a távolság, amellyel a tetőablak kerete kiemelkedik a tető/héjszerkezet síkjából.
A 0 érték azt jelenti, hogy a tetőablak nem emelkedik ki a síkból.
Tűzgátlási osztály
Tűzgátlási osztály értéke (ha van ilyen), az Ablak beállításainál (Egyéni beállítások, Leírások oldal.
Felső káva magasság
A tetőablak szemöldökének függőleges magassága
A szemöldök vagy a parapet magasságát a horgonyponttól (0 szint) mérjük, az Előnézet és elhelyezés panelen megadottak szerint.
Konszignációs jel szövege
A Beállítások párbeszédablak Méretezési jel panelén, az Egyéni szövegek- Jel szövege paraméterben megadott Konszignációs jel szövege.
Alapértelmezés szerint a szöveg megegyezik az elem azonosító számával, de itt hozzárendelhet egyéni szöveget.

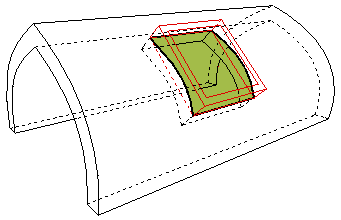

Héjszerkezet/tető nyílás területe
A tetőablak által kivágott nyílás felület területe.

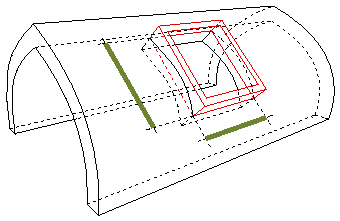

Héjszerkezet/tető nyílás méretei (ARCHICAD 20)
A tetőablak által kivágott nyílás szélessége x magassága.

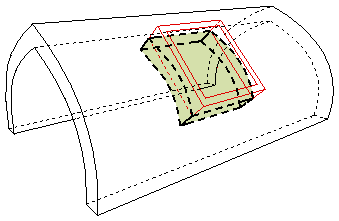

Héjszerkezet/Tető nyílás térfogata
A tetőablak által kivágott nyílás térfogata.
Térfogatszámítás, amely azon az áttörésen alapul, amely a GDL nyílások héjszerkezetből/tetőből történő kivágásakor jön létre.
Héjszerkezet/tető nyílás Sz x M mérete
Héjszerkezet/tető nyílás Sz x M x V mérete
Héjszerkezet/Tető vastagsága
Annak a tetőnek vagy héjszerkezetnek a vastagsága, amelyben a tetőablak el van helyezve.
Parapet magasság
A tetőablak-parapet magassága az Előnézet és elhelyezés panelen jelzettek szerint
A szemöldök vagy a parapet magasságát a horgonyponttól (0 szint) mérjük, az Előnézet és elhelyezés panelen megadottak szerint.

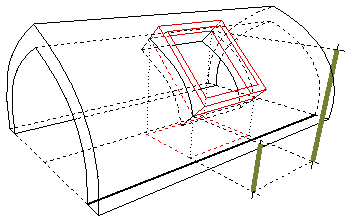

Parapet/Szemöldök értéke
Parapet/szemöldök magasság értéke, a Beállítások párbeszédablak Előnézet és elhelyezés panelén megadott módon. (Az érték a szemöldöktől vagy a parapettől a tető alapvonaláig, az aktuális szintig, vagy egy másik szintig mért távolságot jelöli, a felhasználó által meghatározottak szerint.)
Méretezési egységek (ARCHICAD 20)
A Beállítások párbeszédablakban megadott Tetőablak egység szélessége és magassága (Paraméterek panel, vagy Egyéni beállítások panel).

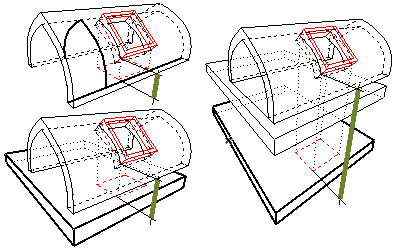

Függőleges horgonypont
Az Előnézet és elhelyezés panelen megadott függőleges horgonypont. A szemöldök és parapet magasság mérése a függőleges horgonyponttól történik.
Héjszerkezeten elhelyezett tetőablakok esetén nem alkalmazható.
