Paraméter
Rövid leírás
Hosszú leírás
Légréteg vastagsága
A falréteg vastagsága, amelynél a beállított szerkezet „Légréteg”
A légréteg a Lehetőség > Terv beállításai > Számítási egységek és szabályok menüpontban állítható be.
Pontos nyílásterület a belső oldalon
Falnyílások (ablakok, ajtók, üres nyílások) felületének területe a fal belső oldalán.
A felület számítás azon az áttörésen alapul, amely a GDL nyílások falból történő kivágásakor jön létre.
Pontos nyílásterület a külső oldalon
Falnyílások (ablakok, ajtók, üres nyílások) felületének területe a fal külső oldalán.
A felület számítás azon az áttörésen alapul, amely a GDL nyílások falból történő kivágásakor jön létre.
Nyílások számított térfogata
Összes falnyílás térfogata (ablakok, ajtók, üres nyílások).
Térfogatszámítás, amely azon a nyíláson alapul, amely a GDL nyílások falból történő kivágásakor jön létre.
Nem veszi figyelembe a szilárdtest-műveleteket.
Ajtók összesített szélessége
A Falban elhelyezett összes ajtó névleges szélességének összege (az Ajtó beállításoknál megadott értékek alapján).
Ablakok összesített szélessége
A Falban elhelyezett összes ablak névleges szélességének összege (az Ablak beállításoknál megadott értékek alapján).
Csökkentett hossz a belső oldalon
A fal hossza a belső oldalánál – ez a hossz függhet egy meghatározott számítási szabálytól.
Feltétel: Fal hossza, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal hosszának csökkentése…”) menüpontban meghatározott hosszt meghaladó bármilyen nyílások hossza.
Csökkentett hossz a külső oldalon
A fal hossza a belső oldalánál – ez a hossz függhet egy meghatározott számítási szabálytól.
Feltétel: Fal hossza, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal hosszának csökkentése…”) menüpontban meghatározott hosszt meghaladó bármilyen nyílások hossza.
Csökkentett terület a belső oldalon
A fal belső oldalának területe – ez a terület függhet egy meghatározott számítási szabálytól.
Feltétel: Fal felülete, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal felületének csökkentése…”) menüpontban meghatározott területet meghaladó bármilyen nyílások felülete.
Vágások és szilárdtest-műveletek által csökkentve.
Csökkentett terület a külső oldalon
A fal külső oldalának területe – ez a terület függhet egy meghatározott számítási szabálytól.
Feltétel: Fal felülete, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal felületének csökkentése…”) menüpontban meghatározott területet meghaladó bármilyen nyílások felülete.
Vágások és szilárdtest-műveletek által csökkentve.
Fal réteg csökkentett térfogata a belső oldalon
A réteg térfogata a fal belső oldalán – ez a térfogat függhet egy meghatározott számítási szabálytól.
Feltétel: Fal térfogata, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal térfogatának csökkentése…”) menüpontban meghatározott méretet meghaladó bármilyen nyílások térfogata.
Vágások és szilárdtest-műveletek által csökkentve.
Fal réteg csökkentett térfogata a külső oldalon
A réteg térfogata a fal külső oldalán – ez a térfogat függhet egy meghatározott számítási szabálytól.
Feltétel: Fal térfogata, mínusz a Lehetőség > Terv beállításai > Számítási egységek és szabályok („Fal térfogatának csökkentése…”) menüpontban meghatározott méretet meghaladó bármilyen nyílások térfogata.
Vágások és szilárdtest-műveletek által csökkentve.

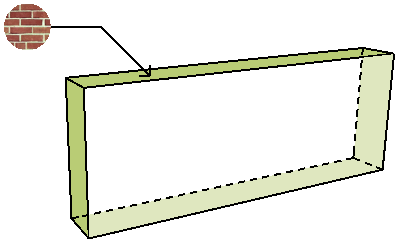

Él felülete
A fal éleihez hozzárendelt felület neve.
A fal alapértelmezett élfelületének megjelenítése (az Építőanyag lehetőség beállításai szerint). Réteges fal esetén nem látható.
Az összes felület listázásához (beleértve az egyedi felületeket és a réteges elemek felületeit) használja a Felülettípus listát (pl. Minden burkolat).
A falvég vastagsága
A trapéz alakú falvég vastagsága.
Trapéz alakú falhoz a Fal beállítások menüpontban hozzárendelt második vastagság.
Geometria módszer
Egységes, Trapéz alakú vagy Sokszögű.
Bruttó terület a belső oldalon
Bruttó terület - beleértve bármely nyílászáró felületét - a belső oldalon.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.
Bruttó terület a külső oldalon
Bruttó terület - beleértve bármely nyílászáró felületét - a külső oldalon.
Vágások által csökkentve. A Szilárdtest-műveleteket nem veszi figyelembe.
Belső oldali felület
A fal belső oldalához rendelt felület neve.
Referenciavonal hossza
Fal referenciavonalának hossza.
A fal középvonalának hossza
A Fal hossza, egyik végétől a másikig, a Fal középvonalában mérve.
Fal hossza a belső oldalon
A Fal hossza, egyik végétől a másikig, a Fal belső oldalán mérve.
Fal hossza a külső oldalon
A Fal hossza, egyik végétől a másikig a Fal külső oldalán mérve.
A fal legnagyobb magassága
Fal magassága a legmagasabb pontján.
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.
Fal réteg legnagyobb magassága a belső oldalon
Falréteg magassága a legmagasabb pontján, a fal belső oldalán
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.
Fal réteg legnagyobb magassága a külső oldalon
Falréteg magassága a legmagasabb pontján, a fal külső oldalán.
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.
Fal réteg legkisebb magassága a belső oldalon
Falréteg magassága a legalacsonyabb pontján, a fal belső oldalán.
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.
Fal réteg legkisebb magassága a külső oldalon
Falréteg magassága a legalacsonyabb pontján, a fal külső oldalán.
A tetővágásokat figyelembe veszi.
A vágásokat és szilárdtest-műveleteket nem veszi figyelembe.

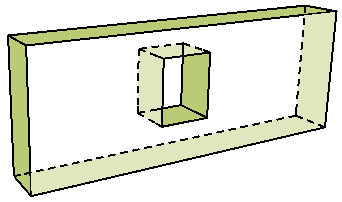

Élek nettó területe
A fal élek területének összege. A vágásokkal és a szilárdtest-műveletekkel csökkentve.
Nettó terület a belső oldalon
Fal területe a belső oldalon.
A nyílásokkal, vágásokkal és szilárdtest-műveletekkel csökkentve.
Nettó terület a külső oldalon
Fal területe a külső oldalon.
A nyílásokkal, vágásokkal és szilárdtest-műveletekkel csökkentve.
Oszlopok száma
A falat metsző oszlopok száma
Ajtók száma
Ajtó elemek száma a falban
Nyílások száma (Üres falnyílások száma)
Üres nyílás tárgyak száma a falban
Ablakok száma
Ablak elemek száma a falban
Külső oldali felület
A fal külső oldalához rendelt felület neve
Referenciavonal helye
A Falbeállításoknál megadottak szerint (Külső oldal, Belső oldal vagy Középen).
Réteges falak esetén lehet továbbá Mag külső széle, Mag belső széle vagy Mag tengelye.
Fal belső dőlésszöge
Ferde fal dőlésszöge a derékszög és a fal belső oldala között.
Fal külső dőlésszöge
Ferde fal dőlésszöge a derékszög és a fal külső oldala között.
Megegyezik az általános „Dőlésszög” paraméterrel
Fal rétegvastagság a belső oldalon
Réteges falak esetén: a rétegvastagság a fal belső oldalán.
Minden rétegvastagság a Lehetőség > Elemattribútumok > Réteges szerkezetek menüpontban definiálható.
Fal rétegvastagság a külső oldalon
Réteges falak esetén: a rétegvastagság a fal külső oldalán.
Minden rétegvastagság a Lehetőség > Elemattribútumok > Réteges szerkezetek menüpontban definiálható.
Fal réteg térfogata a belső oldalon
A fal belső oldalán lévő réteg nettó térfogata.
A rétegen lévő nyílászárók térfogatát nem veszi figyelembe
Vágások és szilárdtest-műveletek által csökkentve.
Fal réteg térfogata a külső oldalon
A fal külső oldalán lévő réteg nettó térfogata.
A rétegen lévő nyílászárók térfogatát nem veszi figyelembe
Vágások és szilárdtest-műveletek által csökkentve.
Fal dőlés típusa
Egyenes, Ferde vagy Duplán ferde.
A fal beállításainak Geometria és elhelyezés paneljének megfelelően
