Paraméter
Rövid leírás
Hosszú leírás
Gerenda keresztmetszete
Téglalap, profilos vagy íves
A gerenda keresztmetszetének formája a Gerendabeállítások párbeszédablakban megadottak szerint.
Gerenda dőlésszöge
Dőlt gerenda szöge.

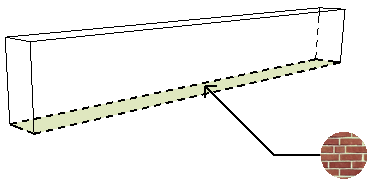

Alsó felület
A gerenda alsó rétegéhez hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)

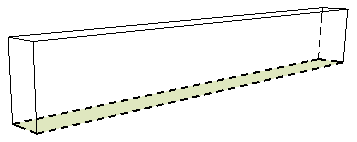

Alsó oldal területe
A gerenda alján lévő felület területe.
az összes szilárdtest-művelettel és áttöréssel csökkentve.

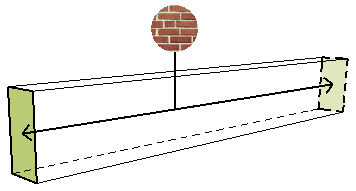

Vég felülete
A gerenda két végéhez hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)

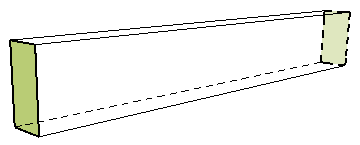

Vég területe
A két gerendavég felületének területe.
A két gerendavég felületének területe.
Kihúzás felülete
A gerenda kihúzásához hozzárendelt felület neve.
Használjon olyan lekerekített és profilos gerendákat, amelyek a kihúzás minden oldalán ugyanazzal a felülettel rendelkeznek.(A bal oldali terület paraméterével azonos érték.)

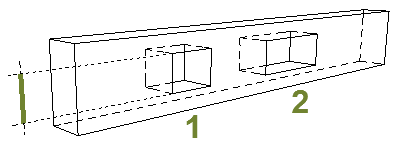

Lyuk magassága
A gerendában elhelyezett első áttörés magassága vagy átmérője.
Megegyezik az "Áttörés magassága vagy átmérője" értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál)

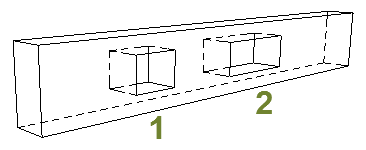

Lyukak száma
Gerenda áttöréseinek összegző száma.

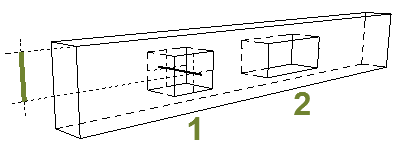

Áttörés helye a referenciavonaltól
Az elsőként elhelyezett áttörés középpontja és a gerenda referenciavonala közötti távolság.
Megegyezik a Helyzet értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál).
Lyuk szélessége
A gerendán elsőként elhelyezett áttörés szélessége.
Megegyezik a "Lyuk magassága" értékkel (lásd az Áttörés panelt a Gerenda eszköz beállításainál).

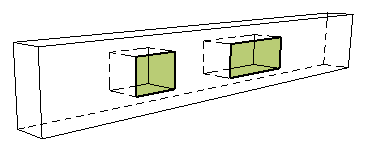

Lyukszélek felülete
A gerenda áttöréseinek összesített élterülete.
Lyukak területe
Összes áttörés 2D felületeinek összesített területe, a gerenda egyik oldalán számítva.

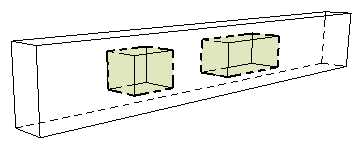

Lyukak térfogata
A gerenda összes áttörésének összesített térfogata.
A gerenda szélességének és a lyukak területének szorzata.

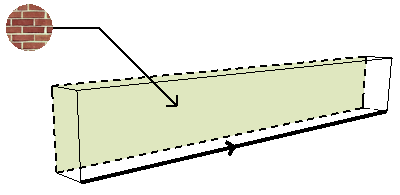

Bal oldal felülete
A gerenda bal oldalához hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen).
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.

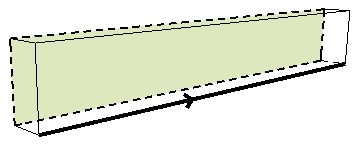

Bal oldal területe
A gerenda bal oldalán lévő felület területe.
az összes szilárdtest-művelettel és áttöréssel csökkentve.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
Bal oldali hossz
Gerenda bal oldali hossz.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
A gerenda referenciavonal hosszának listázásához használja a 3D hossz paramétert (Általános kategória).
Jobb oldali hossz
Gerenda jobb oldali hossz.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.
A gerenda referenciavonal hosszának listázásához használja a 3D hossz paramétert (Általános kategória).

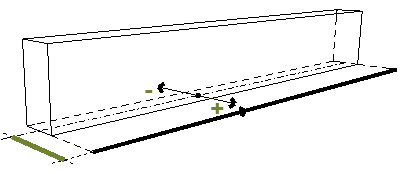

Eltolás
Gerenda eltolás távolsága a referenciavonaltól.
Ennek alapértéke nulla. Az eltolás értékének megadásával megtörténik a gerenda eltolása a referenciatengelyétől.
Jobb oldal felülete
A gerenda jobb oldalához hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.

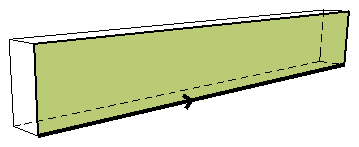

Jobb oldal területe
A gerenda jobb oldalán lévő felület területe.
az összes szilárdtest-művelettel és áttöréssel csökkentve.
A „bal” és „jobb” oldal meghatározása a gerenda referencia tengelyének iránya alapján történik. A tengely iránya az az irány, amerre a kurzort húzza a gerenda rajzolásakor.

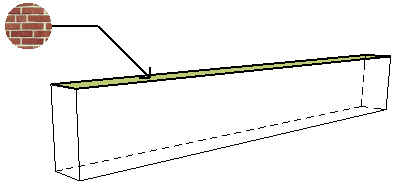

Felső felület
A gerenda felső rétegéhez hozzárendelt felület neve.
A gerenda beállításainál adható meg (Építőanyag vagy Felülírás lehetőség a Modell panelen)

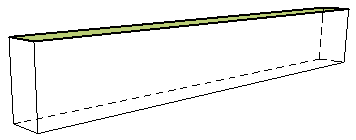

Felső oldal területe
A gerenda tetején lévő felület területe.
az összes szilárdtest-művelettel és áttöréssel csökkentve.
