Paraméter
Rövid leírás
Hosszú leírás
Terület csökkentés
A számított terület a Csökkentett terület arányában, százalékban kifejezve.
Helyiségbeállítások – Területszámítás panel: ha bejelöli valamelyik „Százalékos csökkentés” lehetőséget, az eredmény a számított terület.
(Példa: Ha a „Százalékos csökkentés” értéke 20 százalék, a „Terület csökkentés” 80 százalék.)
Számított terület
A helyiség területe a csökkentett területnek a Helyiségbeállítások Területszámítás menüpontjában beállított százalékos értékkel történő további csökkentése után.
Helyiségbeállítások – Területszámítás panel: jelölje be a „Százalékos csökkentés” lehetőséget, és adja meg a százalékértéket, amelyet le kíván vonni a helyiség csökkentett területéből. Az eredmény a Számított terület.
Ajtók területe
Ajtók összfelület területe a helyiségben.
Az ajtó akkor található a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Ajtók szélessége
Ajtók teljes szélessége a helyiségben.
Az ajtó akkor található a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Levont oszlopterület
A helyiség mért területéből levont oszlopterület.
Akkor alkalmazható, ha a helyiségpoligon tartalmaz oszlopo(ka)t. Ha a Viszony a helyiségekhez = „Csak a helyiség területét csökkenti” ÉS az oszlop területe meghaladja a Helyiség beállításainál megadott minimális értéket, akkor a helyiség területe a Helyiség beállításainál megadott százalékkal csökken.
Levont kitöltés terület
A helyiség mért területéből levont kitöltési terület.
Akkor alkalmazható, ha a helyiségpoligon tartalmaz kitöltés(eke)t. Ha a „Kivonás a helyiségekből” engedélyezve van a kitöltésnél (lásd: Kitöltés beállításai – Általános beállítások), akkor a helyiség területe a megadott százalékkal csökken.
Levont alacsony magasságú terület
A helyiség mért területéből levont alacsony mennyezetű terület.
Ha a helyiséget tető vagy héjszerkezet vágja: a helyiség területe a „Terület csökkentése az alacsony mennyezet alatt” értékkel csökken, a Helyiség beállításainál megadottak szerint.
Levont fal terület
A helyiség mért területéből levont falterület.
Akkor alkalmazható, ha a helyiségpoligon tartalmaz fala(ka)t. Ha a Viszony a helyiségekhez = „Csak a helyiség területét csökkenti” ÉS a fal területe meghaladja a Helyiség beállításainál megadott minimális értéket, akkor a helyiség területe a Helyiség beállításainál megadott százalékkal csökken.
Padló vastagsága
Padlószerk. vastagsága érték.
A Helyiség beállítások Név és elhelyezés panelén adható meg.
Mért terület
A helyiségpoligon teljes területe. Tartalmazhatja a határoló falak területét azok referenciavonaláig.
A határoló falak akkor számítanak bele a mért területbe, ha a Helyiség azok referenciavonaláig húzódik.
Mért nettó terület
A helyiségpoligon teljes területe. Nem veszi figyelembe a határoló falak területét.
A helyiség területét tovább csökkentheti a helyiségpoligon bizonyos elemeinek területe.
A nettó területbe nem számít bele az olyan, helyiségen belül található szerkezeti elemek által elfoglalt hely,
amelyek „Viszony a helyiségekhez” beállítása „Helyiséghatár”.
A Viszony a helyiségekhez opció a következőknél elérhető:
- Falak és oszlopok: Beállítások párbeszédpanel, Modell panel
Függönyfal: Beállítások párbeszédpanel, Elem elhelyezése panel
Gerendák száma
A helyiségben található gerendák száma.
A gerenda akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Oszlopok száma
A helyiségben található oszlopok száma.
Az oszlop akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Konkáv sarkok száma
Helyiség poligon konkáv sarkai
Sarkok száma
A helyiségpoligon sarkainak száma.
Ajtók száma
A helyiségben található ajtók száma.
Az ajtó akkor található a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Lámpák száma
A helyiségben található lámpák száma.
A lámpa akkor van a helyiségben, ha 2D-s poligonjának bármely része belül helyezkedik el a helyiség 2D-s poligonján, vagy egybevág annak élével.
Tárgyak száma
A helyiségben található tárgyak száma.
A tárgy akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Fal szakaszok száma
Falrész: a helyiség szegélye mentén futó fal.
Ablakok száma
A helyiségben található ablakok száma.
Az ablak akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Csökkentett terület
A helyiség területe, miután a Mért nettó területet csökkentjük bizonyos elemszintű csökkentésekkel, a Helyiség beállításainál megadottak szerint.
Szerkezeti elemek: ha a Viszony a helyiségekhez = „Csak a helyiség területét csökkenti” ÉS a fal/oszlop területe meghaladja a Helyiség beállításainál megadott minimális értéket, akkor a helyiség területe a Helyiség beállításainál megadott százalékkal csökken.
Kitöltések: Ha a „Kivonás a helyiségekből” engedélyezve van a kitöltésnél (lásd: Kitöltés beállításai – Általános beállítások), akkor a helyiség területe a megadott százalékkal csökken.
Ha a helyiséget tető vagy héjszerkezet vágja: a helyiség területe a „Terület csökkentése az alacsony mennyezet alatt” értékkel csökken, a Helyiség beállításainál megadottak szerint.
Kapcsolódó elemek – 3D
Annak az egy vagy több elemnek az azonosítója, amellyel a helyiség ütközik 3D-ben
Ennek megfelelő (általános) listázási paraméter az "Ütköző helyiségek," amely a helyiség ütköző elemeit listázza.
Felület
A helyiséghez hozzárendelt felület.
Összes levont terület
A helyiség területének kiszámításakor levont teljes fal/oszlop/függönyfal/kitöltések/alacsony mennyezetű terület.
Akkor alkalmazható, ha a helyiségpoligon tartalmaz adott elemeket.
A helyiségterület-számítás a helyiségpoligonban lévő elemek „Helyiséghez való viszony” beállításától, valamint a Helyiség beállításaitól függ.

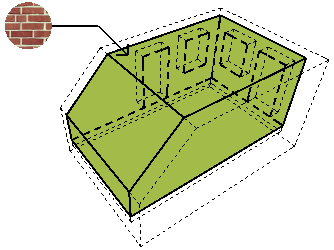

Egységes felület
A jelölőnégyzettel adható meg, hogy a helyiség egységes felületet használ-e.
Ha nincs bejelölve, a helyiség felületei átveszik a környező helyiséghatárok felületeit.
Az érték a Helyiség beállítások Modell panelén állítható be. Válasszon felületet a helyiség számára, majd válasszon a következő lehetőségek közül: „Felület használata a helyiség minden oldalára”, vagy „Határolófalak és vágóelemek felületének használata.”
Falfülke hátsó területe
A helyiség hátsó falfülkéjének területe
A falfülkék a Nyílászáró geometriánál hozhatók létre: kávák, falfülke és/vagy bemélyedés. Ha ezek a geometriák hatással vannak a helyiségre (pl. ha a falfülke mérete meghaladja a Helyiség beállításainál beállított minimális értéket, és/vagy a nyílászáró referenciavonala egybeesik a helyiség referenciavonalával), akkor ezek a paraméterek adják meg a 3D fülke felső, oldalsó és hátsó területeit.
Falfülke oldalsó területe
A helyiség oldalsó falfülkéjének területe
Falfülke felső területe
A helyiség felső falfülkéjének területe
Falak kerülete
A helyiséget határoló falak kerülete.
Falak területe
A helyiségben lévő falak felület területe.
A fal akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Ablakok területe
A helyiségben lévő ablakok felület területe.
Az ablak akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Ablakok szélessége
Ablakok teljes szélessége a helyiségben.
Az ablak akkor van a helyiségben, ha 2D-s poligonjának bármely része belül van a helyiség 2D-s poligonján, vagy egybevág annak élével.
Helyiségkategória
A helyiséghez hozzárendelt helyiségkategória neve.
A Helyiség beállítások Név és elhelyezés panelén adható meg.
Helyiségkategória kód
A helyiséghez hozzárendelt helyiségkategória száma.
A helyiségkategóriától függ. A Helyiségkategória kódok a Lehetőség > Elemattribútumok > Helyiségkategóriák menüpontban rendelhetők hozzá (a Kód mező megnyitásához kattintson az Átnevezés lehetőségre).
Helyiség bruttó kerülete
A helyiség kerülete, amely a helyiségtest alján lévő helyiség poligonon alapul.
A Referenciavonal módszerrel létrehozott helyiség esetén a kerület mérése a határoló falak referenciavonala mentén történik.
Helyiség neve
A helyiség neve, a Helyiség beállítások Név és elhelyezés panelén megadva.
Helyiség nettó kerülete
A helyiség kerülete, a határoló falak belső élei mentén mérve (a falak referenciavonalának helyzetétől függetlenül).
Helyiség száma
A helyiség száma, a Helyiség beállítások Név és elhelyezés panelén megadva.
