Kép kitöltés létrehozása és módosítása
A Kép kitöltések alkalmazhatók a Vázlatkitöltések vagy Fedő kitöltések előtereként.
Az ARCHICAD alapértelmezett sablonjában találhatók előre meghatározott képkitöltések, de egyedi képkitöltés is megadható.
1.Válassza a Lehetőség > Elemattribútumok > Kitöltéstípusok parancsot.
2.Kattintson az Új gombra.

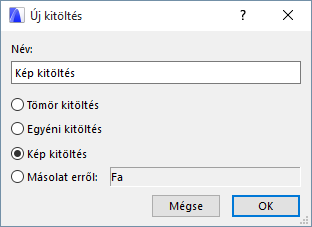

3.Az Új kitöltés párbeszédpanelen válassza a Kép kitöltés lehetőséget.
4.Megjelenik a Kitöltéstípusok párbeszédablak. Az Elérhetőség és megjelenítési kitöltés területen adja meg az új Kép kitöltést vázlat- vagy fedőkitöltésként.
5.A Kitöltés minták panelen kattintson a Tallózás gombra a könyvtári mappákat tartalmazó párbeszédpanel megjelenítéséhez. Keresse meg benne a kívánt képet, és az OK gombra kattintva töltse be.
6.Adja meg az előnézetben megjelenített textúraegységek számát a Minta mezőben.

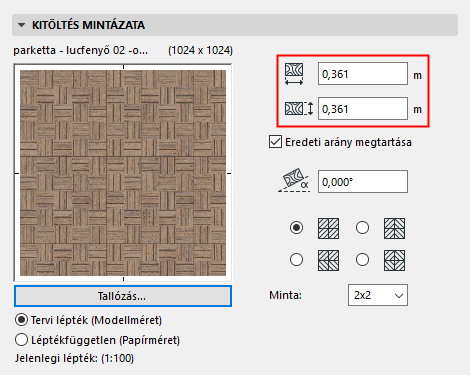

7.A Képméret vezérlőkkel adja meg a Kép kitöltés pontos méretét és mintáját.
Eredeti arány megtartása: Jelölje be ezt a négyzetet, ha szeretné összekapcsolni a vízszintes és a függőleges méretek értékeit úgy, hogy a kép ne torzuljon, ha módosul a mérete.
Szög: Adjon meg egy szöget, ha szeretné a képet elforgatni a vízszinteshez képest.

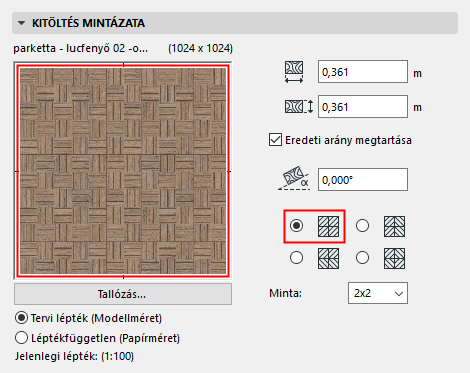

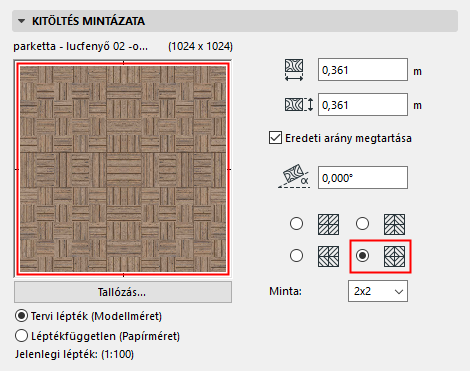

8.Válasszon Tükrözési módot a képkitöltésben használt minta ismétlődéséhez: választhat, hogy a mintát függőlegesen, vízszintesen, mindként irányban, vagy egyikben sem kívánja tükrözni.
A kitöltés és terv lépték viszonyának meghatározásához használja a két választógombot.
Lásd még: A kitöltéstípus léptéke.
9.Kattintson az OK gombra, hogy a terv jellemzőjeként mentse el az újonnan létrehozott kitöltést.
