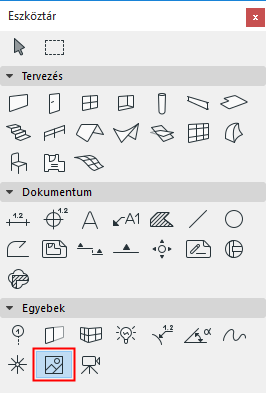

Az Ábrák az ARCHICAD tervfájlba importált és beágyazott képfájlok. A 2D-s ablakok bármelyikébe beilleszthetők (Alaprajz, Metszet/Homlokzat/BF ablak, 3D dokumentum, Részletrajz, Munkalap, Tervlap). Az ábrák elhelyezését és módosítását az e célra létrehozott Ábrák eszközzel végezheti el.
További részleteket lásd Kép eszköz beállításai.
A lehelyezett Ábra háttérként is szolgálhat az ARCHICAD modellhez a Nézőpont visszaállítása funkció révén.
Lásd Nézőpont visszaállítása.
Egy ARCHICAD ablak levágott tartalmát is elhelyezheti az alaprajzon ábraként.
Megjegyzés: Ellentétben az Ábrákkal, a Rajzok rendelkeznek azonosítóval és esetleg címmel is. A rajz határvonala manuálisan igazítható. A Rajzok frissíthető kapcsolt fájlokat ábrázolnak.
További részleteket lásd Rajzok modellnézetekben.
Az Ábrák megjeleníthetők képsarkokkal vagy anélkül, vagy csak egyszerű befoglaló téglalapként. Ez a beállítás globális, tehát az összes elhelyezett Ábrára érvényes. Választását a Kép fogó kapcsolóval a Nézet > Megjelenítési lehetőségek a képernyőn menüben érvényesítheti.
Megjegyzés: Az importálás módszerétől függetlenül, az Ábra típusú elemek beágyazódnak a tervbe és jelentősen megnövelhetik a fájl méretét. Csak akkora méretet és felbontást használjon, amekkora feltétlenül szükséges, elkerülendő a terv túlterhelését.
Ha elvégezte a szükséges beállításokat az Ábra beállítások párbeszédablakban, kattintson a kurzorral az Ábra elhelyezéséhez. Ha nem elégedett az eredménnyel, (például a kép túl kicsi vagy túl nagy), nyissa meg ismét az Ábra beállítás párbeszédablakot, és állítsa be a méretet, felbontást vagy egyéb tulajdonságot az Ábra ismételt elhelyezése előtt.
Az elhelyezett Ábrát nyújthatja is, a Shift gombot használva tarthatja az átlót és a képarányokat. Szükség esetén azonban egymástól függetlenül is megnyújthatja az Ábra X és Y méretét.
Az Ábra elhelyezése előtt szellemkontúrja követi a kurzor mozgását és mutatja az ábra arányos méreteit. A szellemkontúr horgonypontja érzékeli az elemek pontjait és éleit. Ha ki szeretné kapcsolni ezt a lehetőséget, szüntesse meg a Lehetőség > Munkakörnyezet > Képernyő-beállítások > Legyen látható a tárgyak, oszlopok, ábrák és rajzok befoglaló doboza négyzet kijelölését.
Az Ábra eszköz használata nélkül, közvetlenül is elhelyezhet Ábrákat az ARCHICAD-ben, akár az ARCHICAD másik ablakából (pl. egy Modell fénykép), akár más képszerkesztő programból származó képek beillesztésével. A beillesztett elemet az ARCHICAD Ábraként értelmezi.
Megjegyzés: Az ezzel a módszerrel importált képek mindig képpontról képpontra kerülnek beillesztésre az aktuális nagyítási szint mellett.
