A referenciapontok ideiglenes csomópontok, amelyek az ARCHICAD elemek méretezése során jönnek létre, és eltűnnek, amikor az egérrel kattint a méretlánc lehelyezéséhez.
•Kerek referenciapontok: A létrejövő méretezési pontok asszociatívak.
•Téglalap alakú referenciapontok: A létrejövő méretezési pontok statikusak (azaz a méret értékek nem frissülnek automatikusan).
Lásd még: Statikus méretezések.
A méretlánc akkor jelenik meg, amikor a kalapács kurzorral kattintva befejezte a méretezési folyamatot.
A méretlánc részei:
•az elem mentén meghúzott méretvonal
•Méretsegédvonal (a méretvonalra merőleges), ha a Méretezési beállításoknál a megjelenítésük lett beállítva;
•a méretvonal és a méretsegédvonal metszési pontjait jelző méretezési pontok.
A méretezési szakasz két szomszédos méretezési pont összekötésére szolgál, és méretszöveget tartalmaz.

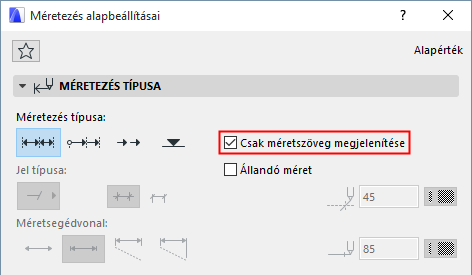

Hossz-, sugár- és szögméretezés esetén választható a Csak méretszöveg mutatása opció.
Ennél a mérettípusnál szerkesztési segédként megjeleníthető a referenciavonal (amely csak a képernyőn látható) a Nézet > Megjelenítési lehetőségek a képernyőn > Méret referenciavonalak paranccsal.
