A Sugárméretezések az íves elem sugarának értékét mutatják.
A sugárméretezéseknek két fő része van: a méretvonal (mutató) és a szöveg.

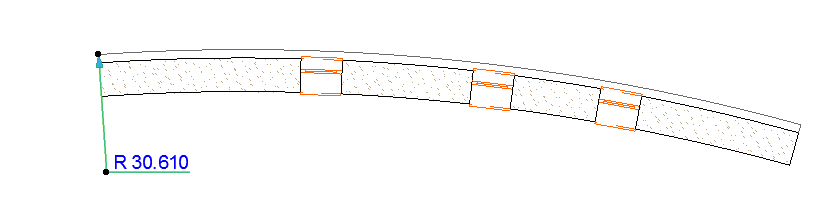

1.Kattintson az íves elem egy pontjára.
2.Rajzolja meg a méretvonalat az ív középpontja felé vagy az azzal ellentétes irányban. A sugárméretezésnek mindig az íves elemből kell kiindulnia.
3.Kattintson ismét a sugár értékét mutató szöveg lehelyezéséhez.
A szöveg iránya beállítható a Sugárméretezés beállítások párbeszédpanelen. (Lásd lentebb.)
Sugárméretezés nyújtása vagy áthelyezése
A mozgó paletta parancsaival módosíthatók a lehelyezett sugárméretezések:

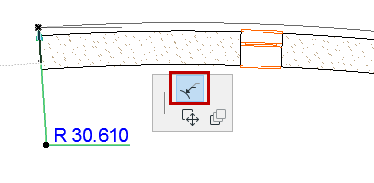

A Sugárméretezés nyújtása ikonnal megnyújthatja a méretezést.

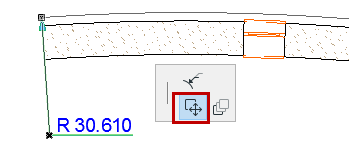

A Sugárméretezés áthelyezése ikonnal megváltoztathatja a méretezés helyét.

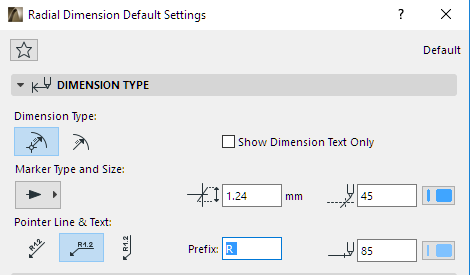

Sugárméretezés beállítások
A Sugárméretezés a következő egyedi vezérlőkkel rendelkezik:
Méretezés típusa: Adja meg a kívánt sugárméretezés típusát.
•Méretezés középponttal: jelölje meg az ív középpontját szálkereszttel.
•Középpont nélküli méretezés.
Adja meg a mutatóvonal és a kapcsolódó szöveg irányára vonatkozó beállítást.
Előtag: Itt adhatja meg a méretezés szövegéhez opcionálisan megadható előtagot.
