A Szintméretezések a pontok magasságát jelölő, asszociatív jelek, amelyekből megtudható a szint magassága vagy az elem függőleges magassága a Z tengelyen. Elérhetők az Alaprajz és a Munkalap/Részlet ablakokban.
Megjegyzés: A Metszet/Homlokzat/BF ablakokban használja a magasságméretezéseket. Lásd Magasságméretezés.
1.Válassza ki a Szintméretezés eszközt.
2.Mozgassa a mutatót az elem vagy terület felett, melynek a magasságát méretezni kívánja.
–Ha a kurzor egyszerre több elemen áll, az infócímke jelzi, hogy a tabulátorral lépkedhet elemről elemre.
–A méretezhető elemeken látható kiemelés jelzi, hogy melyik elem lesz méretezve.
–A kurzor l nem érzékel metszősík feletti felület síkokat (kivéve a Födémek és Felülethálók esetében).
–Ha a Gravitáció funkció be van kapcsolva, a kurzor csak a megfelelő elemtípusra gravitál. Lásd lent.
3.A szintméretezést egy kattintással helyezheti le.

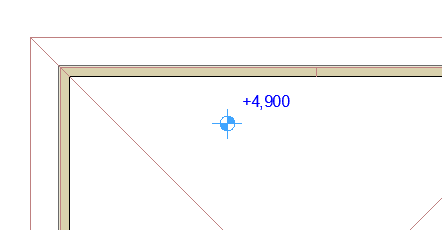

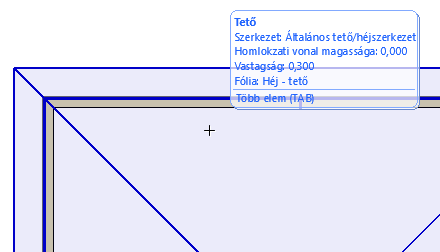

Szintméretezés tetősíkon

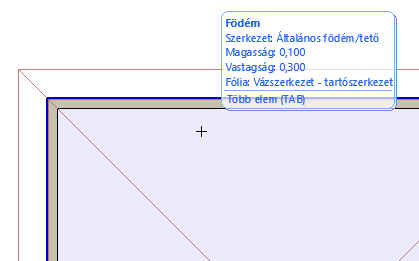

Szintméretezés födémen

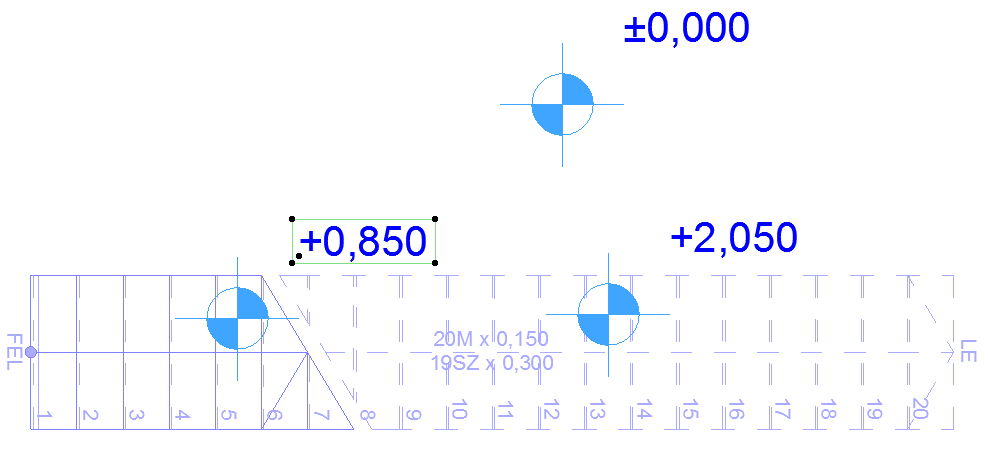

Szintméretezés lépcsőlapon, pihenőn vagy pihenő szerkezetén
Ha szintméretezést helyez el egy lépcső összetevőjén, a tabulátor segítségével emelje ki a megfelelő összetevőt, majd kattintson a lehelyezéshez:
Megjegyzés: A lépcső összetevői csak akkor emelhetők és jelölhetők ki, ha azok alaprajzi jelei (Belépés hálója és Kitöltés hálója) be vannak kapcsolva (láthatók) a Modellnézet-beállításoknál vagy a Lépcső beállításainál.

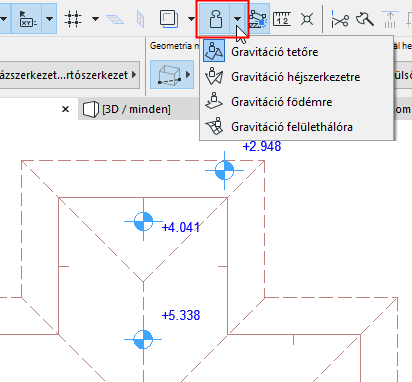

Szintméretezés bekapcsolt Gravitáció funkcióval
Bekapcsolt gravitáció mellett a szintméretezés csak arra az elemre helyezhető, amely gravitációt használ (Födém, Tető, Héjszerkezet vagy Felületháló).
További részleteket lásd Gravitáció.
Szintméretezés asszociativitása
A szintméretezések akkor is az elemhez kapcsolva maradnak, ha esetleg már nem is esnek az elem körvonalain belülre. Ha egy Szintméretezés kívül esik annak az elemnek a kontúrján, amelyhez kapcsolva van, az értéke az alábbi szabályok szerint változik:
•Födémek esetén nincs változás. Az érték ugyanaz, mintha a Szintméretezés még mindig a Födém kontúrján belül volna.
•Tetők esetén a Tető képzeletbeli meghosszabbítása alapján számított érték jelenik meg (vagyis, hogy mi lenne az adott helyen a tető pontjának magassági értéke).
•Felülethálók esetén a Szint magassága jelenik meg (a Szintméretezések azonban kapcsoltak maradnak).
Szintméretezés eszköz beállításai
Írja be a szintméretezési jel magasságát.
Forgatás szöge: Adja meg a szintméretezési jel elforgatásának a mértékét. A szöveg vele együtt fog elfordulni, a jelölő szimbólumhoz való eredeti viszonyának a megtartásával.
Jel típusa: Erre a kiugró menüre kattintva megadhatja a jelölő típusát a szintméretezés részére.
Szintméretezési szövegstílus panel
Lásd Szövegstílus további vezérlői (méret, címke, szövegmező).

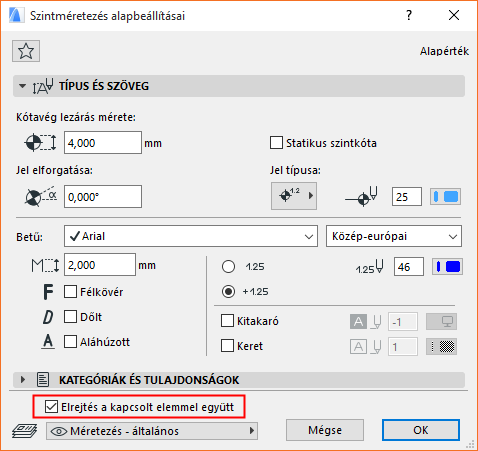

Elrejtés a kapcsolt elemmel együtt
Alapértelmezés szerint a Szintméretezés nem látható, ha rejtett elemhez kapcsolódik (pl. rejtett fólián). Ha a szintméretezést a kapcsolt elemének láthatóságától függetlenül meg kívánja jeleníteni, ne jelölje be a négyzetet.
