Metszeti kitöltés hozzárendelése

•Szerkezeti elemek (fal, födém, gerenda, oszlop, tető, héjszerkezet, alakzat, felületháló) esetén a metszeti kitöltések hozzárendelése az Építőanyag jellemzőknél történik. A szerkezeti elem a hozzárendelt építőanyaghoz meghatározott metszeti kitöltést fogja használni.

Lásd Építőanyagok.

•A GDL-alapú elemeknél (tárgyak, függönyfalak) vagy a Kitöltés eszközzel rajzolt, szabadkézi kitöltéseknél a Metszeti kitöltések hozzárendelése a Beállítások párbeszédablakokban történik.

GDL-alapú elem (pl. Tárgy) alapértelmezett metszeti kitöltésének beállításához:

1.Aktiválja a tárgy eszközt, vagy jelölje ki a lehelyezett tárgyat.

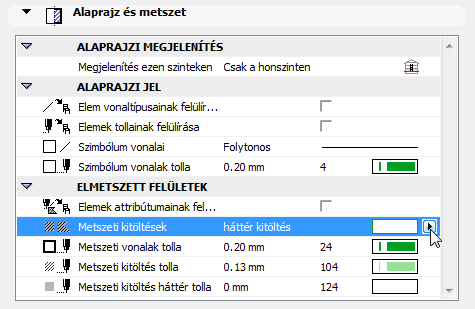

2.Menjen a Beállítások Alaprajz és metszet panelére (vagy kattintson az Alaprajz és metszet gombra az Infótáblán.)

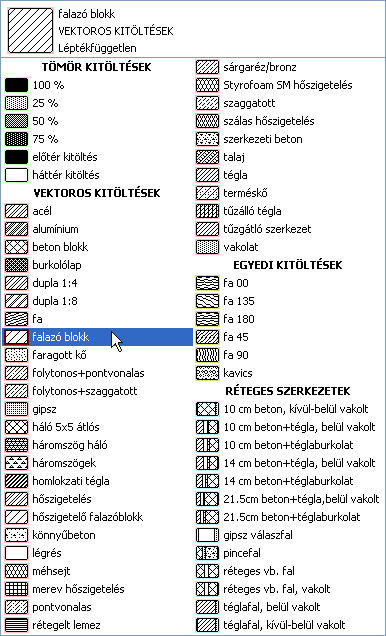

3.Az Elmetszett kitöltés paraméter-listájának eléréséhez kattintson a kitöltés nevére vagy ikonjára - ezzel megjelennek az elérhető kitöltéstípusok. Válasszon egyet közülük.

Megjegyzés: Csak a Lehetőség > Elemattribútumok > Kitöltéstípusok párbeszédablakban Metszeti kitöltésként definiált kitöltések választhatók itt.
