Több Rajz elrendezése a Tervlapon

A Tervlapon elhelyezett rajzokat kedve szerint rendezheti el. (Noha tetszőleges számú rajzot helyezhet el egyazon tervlapon, a nézetek egymásba ágyázására nincs lehetőség.)

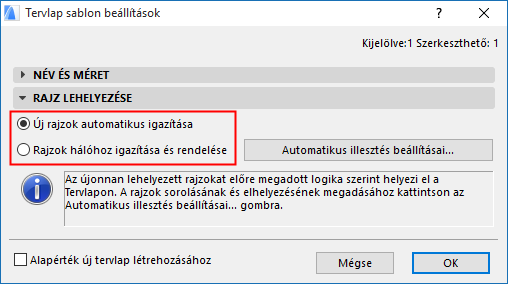

Ha több Rajzot helyez el a tervlapon, akkor a Rajzok a Tervlapsablon beállításaiban meghatározott Rajz lehelyezési logika szerint rendeződnek el.

Ha a tervlapra be lett állítva (a Tervlapsablon beállításaiban) az Automatikus elrendezés funkció használata, a rajzok a Tervlapsablon beállításaiban megadott módnak megfelelően helyeződnek le.

Megjegyzés: Az alapértelmezett mód az „Automatikus elrendezés”. Ha a Tervlapon csak egyetlen rajzot kíván elhelyezni, a rajz a Tervlap közepére kerül.

További részleteket lásd Új rajzok automatikus illesztése.

Ha az a tervlap, amelyre lehelyezi a rajzokat, egy négyzethálót használ a rajz azonosítók kiosztásához, a rajzok a megfelelő mezőkbe kerülnek.

További részleteket lásd Rajzok hálóhoz igazítása és rendelése.
