Szerkezetek jellemzőinek beállítása (Energetikai elemzés)
Az U-érték a kijelölt szerkezet hőáteresztési együtthatójára vonatkozik. Az U-érték számítás segítségével megbecsülheti a tervekben szereplő szerkezetek hőtechnikai fizikai teljesítményét, a szerkezetet alkotó összetevők anyagának (anyagainak) fizikai tulajdonságai alapján.
Megjegyzés: Egyszerűbb és gyorsabb, azonban valamelyest pontatlanabb módszer az U-érték manuális szerkesztése.
Lásd még U-érték (R érték) felülírása.
Jelöljön ki egy szerkezetet a listában. Az U-érték oszlopban – miközben a (piros) lakat ikon zárva van – a három ponttal jelölt gombra kattintva hívja elő az U-érték számoló párbeszédpanelt.
Az U-érték számoló panelen azoknak a rétegeknek a felsorolása látható, amelyek lényeges jellemzőikkel (vastagság, hővezetés, sűrűség és hőkapacitás) együtt létrehozzák a kijelölt szerkezetet. Mindegyik jellemzőnél az alapértelmezett érték látható.
Megjegyzés: Ezek az értékek az ARCHICAD Építőanyagok párbeszédablakának Fizikai tulajdonságok paneléből származnak. Mindegyik érték manuálisan módosítható.
A helyi gyakorlattól függően elképzelhető, hogy az R-értéket (Hővezetési ellenállási együttható) kívánja használni, amely az U-érték reciproka. Ha az U-értékek helyett az R-értékeket kívánja listázni és megjeleníteni (mind itt, mind pedig az Értékelési jelentésben), akkor kattintson az U-érték legördülő menüre a párbeszédpanel jobb alsó részén, és válassza ki az R-értéket.
A külső és belső hőátadási együttható és a szerkezeti felület területére vonatkozó hőhíd hatás az U-érték (R-érték) kiszámítása párbeszédablak bal alsó részén látható. Az anyagtulajdonságok mellett ezek az adatok is szükségesek a számításhoz.
A számított U-érték a panel jobb alsó sarkában jelenik meg.
Megjegyzés: A párbeszédablakban megjelenő, kiszámított U-érték az épület állandó összetevőinek teljesítményadatain alapul. Az ilyen típusú adatok az Energetikai teljesítményértékelési jelentés Alapadatok/Hőátadási együtthatók pontja alatt találhatók. Azonban az Energetikai elemzés pontosabb, dinamikus számítási algoritmust használ az épület határolószerkezeteinek óránkénti hőáteresztési értékének meghatározásakor az épület vizsgált évre vonatkozó energetikai egyenlegének elemzése során. A dinamikus elemzés eredményén alapul az Energetikai elemzés jelentésben megjelenő Energiafogyasztás, Szén-dioxid-kibocsátás és a Havi energiamérleg.
U-érték (R-érték) számítási algoritmus

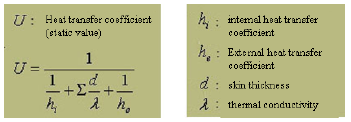

Az U-érték számítás a legtöbb nemzeti szabvány által is használt, állandó algoritmus alapján számítja ki az építőanyagok és réteges szerkezetek átlagos hőáteresztési együtthatóját.
A hőhidak hatásának figyelembe vétele céljából delta U-értékek adhatók hozzá a szerkezetcsoport-bejegyzések átlagos U-értékeihez. A külső és belső hőátadási együtthatók és a delta U-értékek nagysága a kiértékelt szerkezet a hőtechnikai áramláshoz viszonyított helyzetétől függ. Az Energetikai elemzés az alapértékeket kínálja fel. Mindazonáltal ajánlott felülvizsgálni, és manuálisan felülírni ezeket az előre meghatározott értékeket, ha a szerkezet helyzete megkívánja vagy ha a projekt helyének szabványai eltérőek.
Fizikai tulajdonság hozzárendelése
Tekintse meg az U-érték számításban felsorolt rétegeket. Míg a rétegek kitöltési típusa, neve és vastagsága az elem ARCHICAD-beli beállításaiból származik, a függőleges vonal jobb oldalán található három fizikai tulajdonság – Hővezetés, Sűrűség és Hőkapacitás – tetszőlegesen módosítható, amennyiben az alapértelmezett értékek nem felelnek meg az adott terv felépítésének.
Ha módosítani kívánja bármely réteg hővezetési, sűrűségi és/vagy hőkapacitási értékét, jelölje ki az U-érték számítás listájából.
Kattintson a három ponttal jelölt gombra a Fizikai jellemzők hozzárendelése párbeszédpanel megnyitásához.

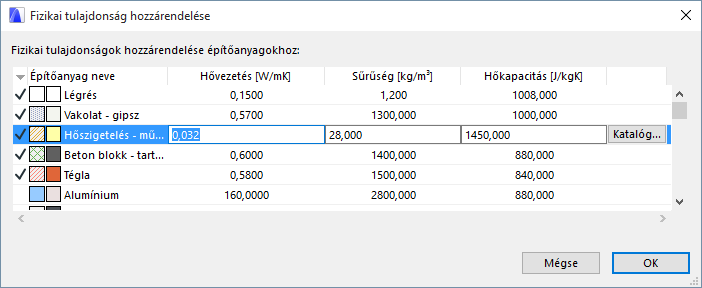

A Fizikai tulajdonság hozzárendelése párbeszédablakban látható a tervhez beállított valamennyi építőanyag. Az ebben a tervben ténylegesen használt építőanyagok jelöléssel láthatók a szélső baloldali oszlopban. Minden felsorolt kitöltés a hozzárendelt lényeges fizikai tulajdonságokkal együtt látható.
Megjegyzés: Ezek az értékek az Építőanyagok párbeszédablak Fizikai tulajdonságok paneléből származnak (Lehetőség > Elemattribútumok > Építőanyagok.)
Az U-érték kiszámításban kiválasztott építőanyag kiemeléssel látható a listán. Itt bármely értéket módosíthatja közvetlenül vagy az Anyagkatalógus meghatározott értékeinek kiválasztásával.
Az itt végrehajtott módosítások automatikusan visszatükröződnek a szerkesztett kitöltést magában foglaló összes projektelemben.
Az Energetikai elemzés során az anyagok különböző fizikai tulajdonságokat képviselnek (hővezetés, sűrűség, hőkapacitás, befektetett összenergia és összes széndioxid kibocsátás). A Fizikai tulajdonság hozzárendelése párbeszédpanelen jelöljön ki egy sort, és kattintson a jobb oldali Katalógus gombra: ezzel megjeleníti az Energetikai elemzés anyagkatalógust.

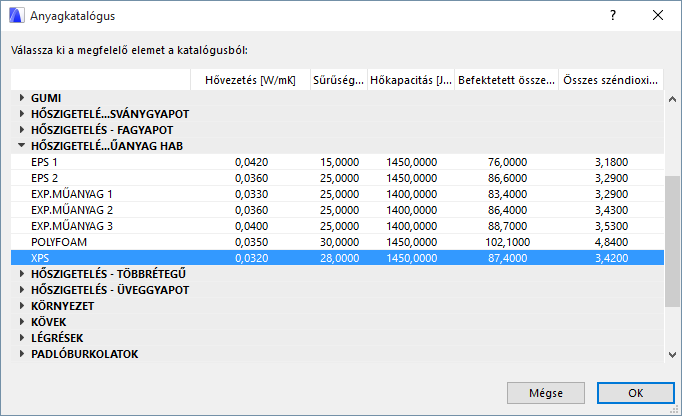

Az Anyagkatalógus az Energetikai elemzés szerves részét képező, széleskörű adatbázis, amely az energetikai számítások szempontjából lényeges építőanyag-információkat tartalmaz (hővezetés, sűrűség, hőkapacitás. befektetett összenergia és összes széndioxid kibocsátás). Az építőanyagok fő kategóriákba vannak csoportosítva, legördülő részletező listákkal, melyekről egyszerűen elérhető és gyorsan kiválasztható a kívánt elem.
A listákról kiválaszthatja azt az anyagot, amelynek a fizikai tulajdonságai megfelelnek a kívánalmaknak. Ha az OK gombra kattint az Anyagkatalógusban, akkor a kijelölt anyag hőtechnikai tulajdonságai hozzárendelődnek az építőanyaghoz, amelyet a Fizikai tulajdonság hozzárendelésénél választott ki.
Ily módon a számítást végző motor numerikus adatbevitel nélkül megkapja a hőtani elemzéshez szükséges fizikai adatokat.
Lehetőség van az U-érték (vagy R-érték) manuális megadására is az U-érték számítás és a Fizikai tulajdonság hozzárendelése funkció használata helyett. A Fizikai tulajdonság hozzárendelésének elhagyása nagymértékben lerövidíti a projekt kiértékeléséhez szükséges időt, de az eredmények kevésbé lesznek pontosak.

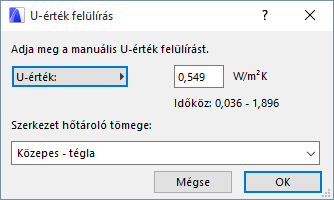

Jelöljön ki egy szerkezetet a listában. Az U-érték oszlopban – miközben a (piros) lakat ikon zárva van – a három ponttal jelölt gombra kattintva hívja elő az U-érték felülírás párbeszédpanelt.
Szükség esetén a legördülő menüre kattintva átválthat az U-érték és az R-érték között. Adja meg egyszerűen a kívánt értéket a szerkeszthető mezőben.

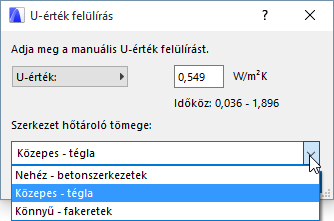

A legördülő menüben (vagy az U-érték felülírása párbeszédpanelen) válassza ki a kijelölt szerkezet hőtechnikai tömegét (Könnyű, Közepes vagy Nehéz) a közvetlenül az épületmodellből származó anyagok használata helyett.
A kategóriák küszöbértékei:
•nehéz: > 400 kg/padlófelület
•közepes: > 250–400 kg/padlófelület
•könnyű: <250 kg/padlófelület
Az Energetikai elemzésen belül ezek az előre meghatározott beállítások sűrűségi középértékekhez kapcsolódnak. A program megszorozza ezeket a sűrűségi értékeket a belső szerkezetek teljes térfogatával, és ezzel megadja a numerikus belső hőtárolási tömeget a számítást végző motornak.
Módosítsa a Szerkezeti listán kijelölt elem alapértelmezett infiltrációját (mértékegység: l/s,m2) a légáteresztés pontos meghatározásához (0,6 l/s,m2 alacsony, míg 1,6 l/s,m2 magas infiltrációnak minősül).
Az ARCHICAD Energetikai elemzés funkciója nemcsak szimulálja az infiltráció hatását az óránkénti energetikai egyenlegre, hanem meg is jeleníti a teljes légáteresztést ACH-ban (ACH: óránkénti légcsere) a PDF Energetikai teljesítmény jelentés Alapadatok szakaszában.
A Felület anyaga tulajdonság határozza meg a kijelölt szerkezet napfényelnyelési tulajdonságát. Módosítsa a Szerkezeti listán kijelölt elem alapértelmezett Napfényelnyelés értékét (mértékegység: %) a napenergia-elnyelési kapacitás pontos meghatározásához.
