A leképezési táblázat használata

•Minden sor egy leképezési szabálynak felel meg. A sorok rendezéséhez kattintson az oszlopok fejlécére.

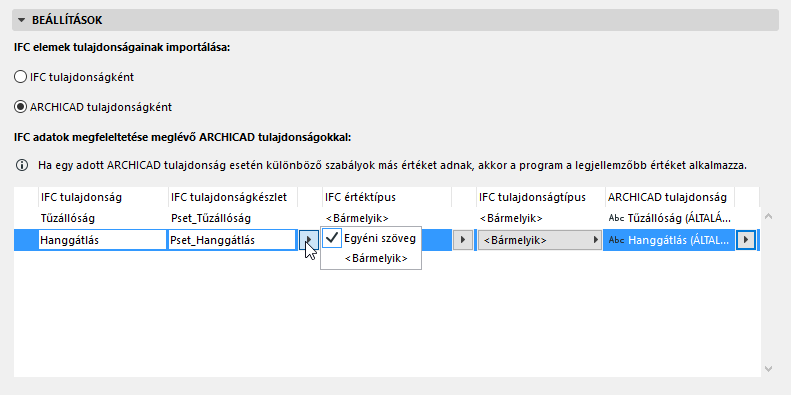

•Kattintson valamelyik szabályra, majd a listaelem vezérlőivel állítsa be az adattípusokat, vagy adjon meg egyéni szöveget.

–Minden szabálynál négy IFC adatoszlop található (Tulajdonság, Tulajdonságkészlet, Érték típusa, Tulajdonság típusa), melyek segítségével leszűkíthető a használt IFC adatkészlet. (Ezek mind szabványos IFC beállítások.)

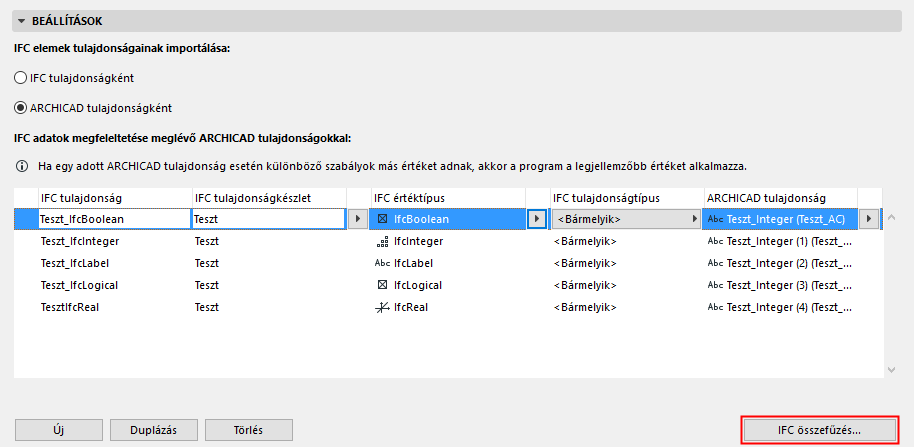

•Ha egy meglévő fájl IFC tulajdonságaival kívánja feltölteni a táblázatot, kattintson az IFC összefűzés lehetőségre, és keresse meg az IFC fájlt. A program leképezési szabályként adja hozzá a listához a fájl IFC tulajdonságait és azok adatait.


•Leképezési szabályok létrehozásához és törléséhez használja az Új, Duplázás és Törlés gombokat.

Részleteket és példákat lásd: Tulajdonságértékek hozzárendelése ARCHICAD-ben (IFC tulajdonságleképezés alapján)

IFC adatok importálása ARCHICAD kategóriákba

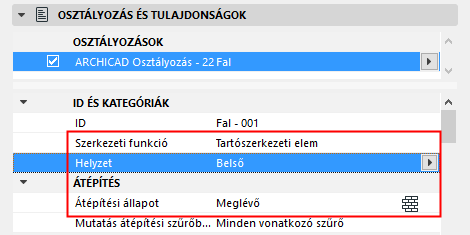

A következő ARCHICAD kategóriák mindig az importált elemektől származó megfelelő adatokat használják. (Ezek inkább kategóriák, mint ARCHICAD tulajdonságok.) Ezeket az adatokat a program az IFC fordító beállításaitól függetlenül, automatikusan tölti ki.

•Átépítési állapot

•Szerkezeti funkció

•Helyzet


Azonban ezek az IFC értékek manuálisan is hozzárendelhetők bármelyik ARCHICAD tulajdonsághoz a leképezési táblázatban.

Hiányzó átépítési állapot helyettesítése

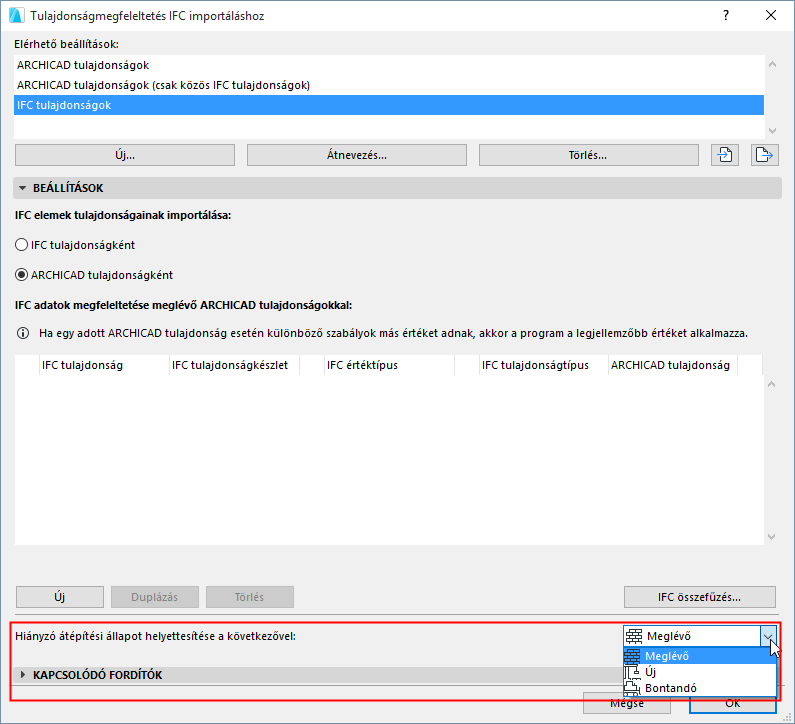

Válasszon egy átépítési állapotot az ARCHICAD-ben (Új, Meglévő vagy Bontás) azokhoz az importált elemekhez, amelyekhez nincs hozzárendelve átépítési állapot IFC-ben.


Megjegyzések:

–Szinte egyik modellcsere esetén sem elérhető az átépítési állapot automatikus leképezése. Ennek oka, hogy az IFC2x3 szabvány nem rendelkezik az átépítési állapotra vonatkozó szabványos formátumról, ezért a különböző alkalmazások egyéni IFC tulajdonságként exportálják ezt az adatot.

–Revittel történő modellcsere esetén az ARCHICAD „Átépítési állapot” eleme Revitben a „Phasing” elemnek felel meg, amennyiben Revitben az IFC exportálás és importálás a GRAPHISOFT ARCHICAD Connection bővítménnyel történik.
