Fóliakonverzió IFC importáláshoz

Fájl > Együttműködés > IFC > IFC fordítók

Válasszon importáló fordítót, és nyissa meg a Fóliakonvertálás beállításkészletet.

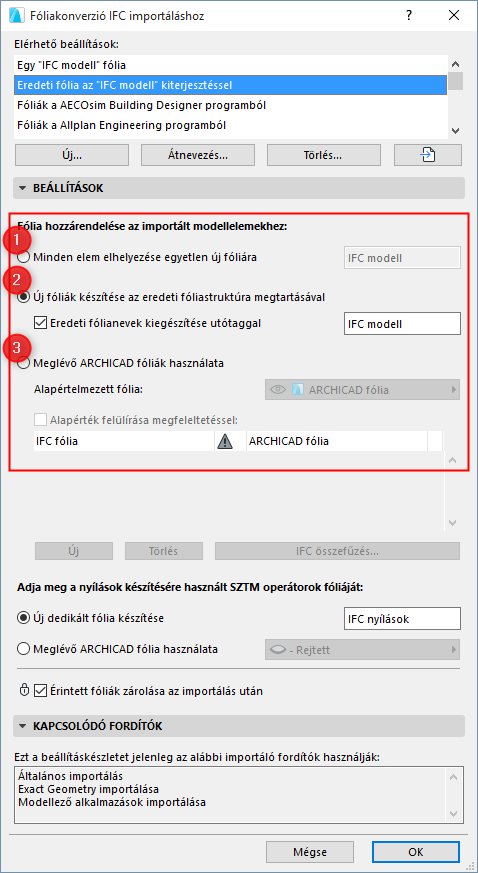

Ebben a párbeszédablakban határozhatja meg az importált elemek ARCHICAD fóliákon való elhelyezési módszerét. Három módszer közül választhat:

Minden elem elhelyezése egyetlen új fóliára

Az importált elemek egyetlen, újonnan létrehozott fóliára kerülnek, melyet a felhasználó határoz meg (pl. „IFC importálás” fólia). (Írja be a kívánt szöveget a beviteli mezőbe.) Ekkor az IFC modellben használt eredeti fólianevek elvesznek.

Új fóliák készítése az eredeti fóliastruktúra megtartásával

Az ARCHICAD az IFC modell eredeti fólianeveit használja a fóliák létrehozásakor (IfcPresentationLayerAssignment), és az importált elemeket ezekre a fóliákra helyezi.

•Eredeti fólianevek kiegészítése utótaggal: használja ezt a lehetőséget, ha egyedi kiterjesztést (pl. „IFC Modell”) kíván hozzáadni minden fólianévhez. (A kívánt szöveget írja be a beviteli mezőbe.) Ennek az az előnye, hogy a fóliák a kiterjesztés szerint sorba rendezhetők az ARCHICAD Fóliabeállítás párbeszédpaneljén.

Meglévő ARCHICAD fóliák használata

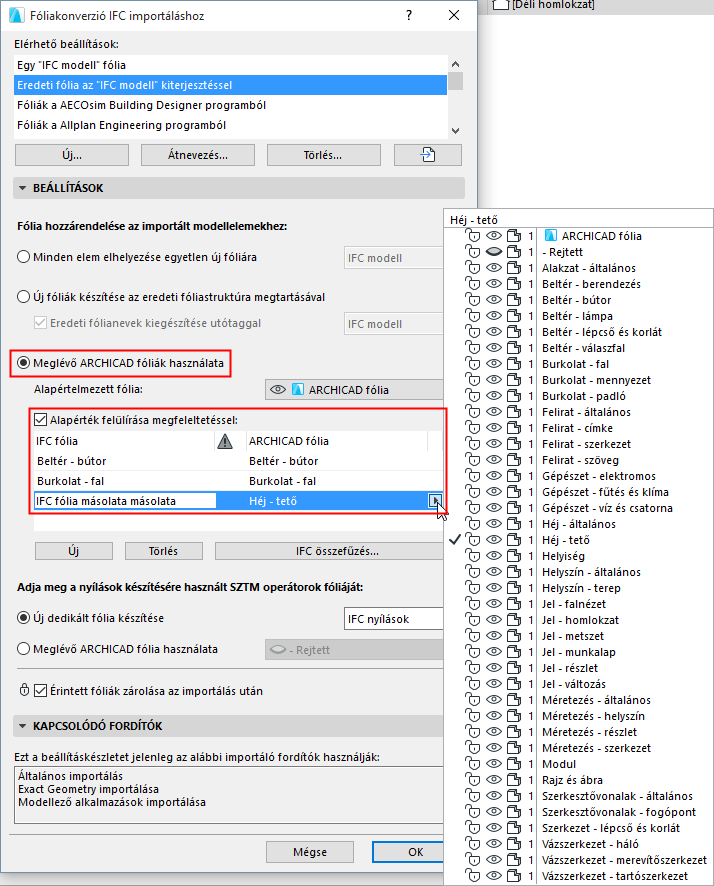

Az Alapértelmezett fólia előugró ablakban válassza ki az ARCHICAD terv meglévő fóliáiból azt, amelyre helyezni kívánja az importált elemeket.

Alapértelmezett fólia felülírása megfeleltetéssel

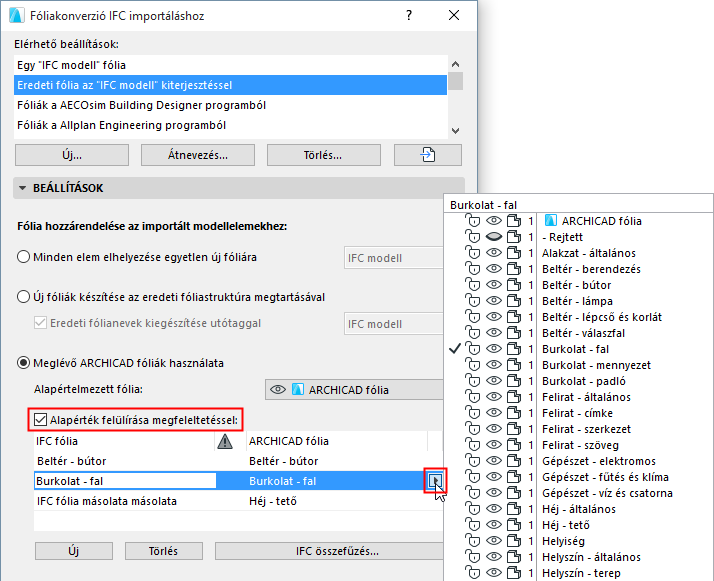

Jelölje be ezt a négyzetet, ha az egyes fóliákat kézzel kívánja leképezni a legördülő menüben hozzárendelt alapértelmezett fólia használata helyett.

Kattintson az IFC összefűzés gombra, és keresse meg az IFC modellt, amelynek IFC fólianeveit hozzá kívánja adni a Megfeleltetés ablak listájához.

A másik megoldás, ha az Új lehetőségre kattint: ekkor kézzel adható meg az IFC fólia neve.

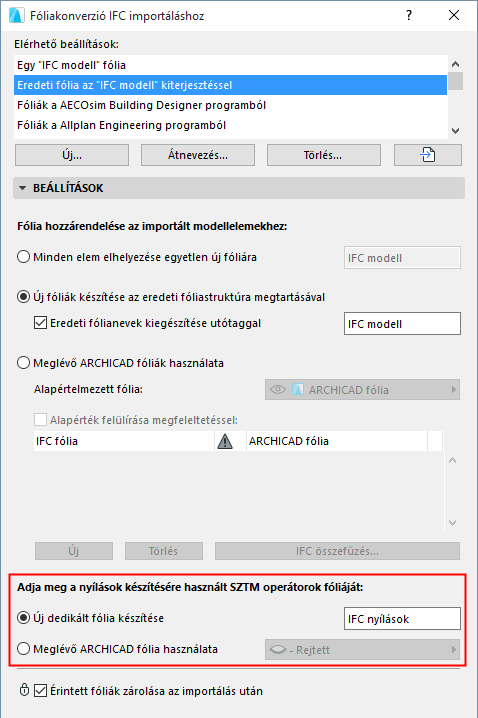

Adja meg a nyílások készítésére használt SZTM operátorok fóliáját

Néhány importált nyílászáró csak szilárdtest-műveletekkel hozható létre ARCHICAD-ben. Ilyen esetben az ARCHICAD operátorelemeket használ a nyílászárók szilárdtest-műveletekkel történő, automatikus létrehozásához.

IFC importáláskor megadhatók az ezekre a szilárdtest-művelet operátorelemekre vonatkozó fóliabeállítások:

•Új dedikált fólia készítése

•Meglévő ARCHICAD fólia használata

Megjegyzés: Ha áthelyezi valamelyik cél elemet, ellenőrizze, hogy az operátor elemek fóliája látható-e, majd a cél és operátor elemeket egyszerre helyezze át – így elkerülhető, hogy módosuljon az importált elemek eredeti geometriája.

Megjegyzések a fóliakonvertálással kapcsolatban:

•Az importálási folyamat során a program automatikusan hozzárendel egy metszési csoportszámot az importált fóliákhoz, és ez a szám nem egyezik az aktuális tervfóliák metszési csoportszámával. Ez a különbség garantálja, hogy az importált fóliákon lévő elemek nem metszik a meglévő tervelemeket.

•Ha az elemek a megfelelő ARCHICAD eszköz alapú szerkezeti elemmé lettek konvertálva (azaz nem tárgy vagy alakzat lett belőlük; lásd Geometriakonverzió IFC importáláshoz fentebb), előfordulhat, hogy a program módosítja az azonos fóliákon lévő elemek geometriáját az automatikus metszések miatt. Ha ezt el kívánja kerülni, állítsa 0-ra a metszési csoportszámot.

•Ha már léteznek ilyen nevű fóliák az ARCHICAD alkalmazásban, nem jönnek létre új fóliák; az importált elemek a megfelelő meglévő ARCHICAD fóliákra kerülnek.
