ARCHICAD parancs

ARCHICAD paraméter

IFC entitás típusok

IFC adatok

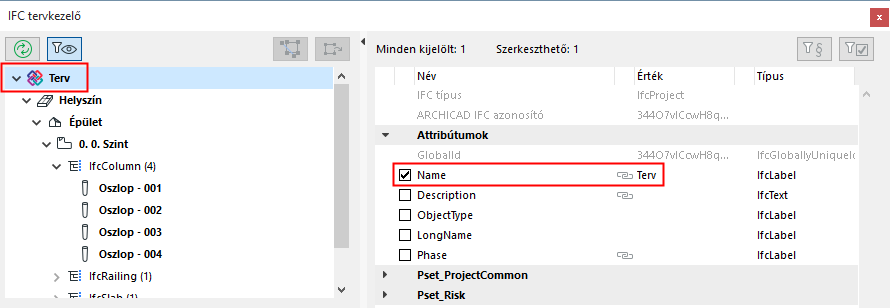

IFC tervkezelő

Tervinformációk

Terv neve

IfcProject

Attribute>Name

látható/ szerkeszthető

Tervinformációk

Terv leírása

IfcProject

Attribute>Description

látható/ szerkeszthető

Tervinformációk

Terv ID

IfcProject

Attribute>GlobalId (vezérlő, ld. a vonatkozó megjegyzést később)

-

Tervinformációk

Terv állapota

IfcProject

Attribute>Phase

látható/ szerkeszthető

Terv helye

Északi irány a terven

IfcProject

Attribute>RepresentationContext>TrueNorth

-

Terv helye

Földrajzi szélesség

IfcSite

Attribute>RefLatitude

látható

Terv helye

Földrajzi hosszúság

IfcSite

Attribute>RefLongitude

látható

Terv helye

Magasság

IfcSite

Attribute>RefAltitude

látható

Tervinformációk

Helyszín neve

IfcSite

Attribute>Name

látható/ szerkeszthető

Tervinformációk

Helyszín ID

IfcSite

Attribute>Global Id (vezérlő, ld. a vonatkozó megjegyzést később)

-

Tervinformációk

Helyszín leírása

IfcSite

Attribute>Description

látható/ szerkeszthető

Tervinformációk

Helyszín teljes címe >Telek címe1

IfcSite

Attribute>SiteAddress> AddressLines

-

Tervinformációk

Helyszín teljes címe> Telek címe2

Tervinformációk

Helyszín teljes címe> Telek címe3

Tervinformációk

Helyszín teljes címe> Helyszín postafiókja

IfcSite

Attribute>SiteAddress> PostalBox

-

Tervinformációk

Helyszín teljes címe >Telek városa

IfcSite

Attribute>SiteAddress>Town

-

Tervinformációk

Helyszín teljes címe >Telek megyéje

IfcSite

Attribute>SiteAddress>Region

-

Tervinformációk

Helyszín teljes címe >Telek irányítószáma

IfcSite

Attribute>SiteAddress> PostalCode

-

Tervinformációk

Helyszín teljes címe >Telek országa

IfcSite

Attribute>SiteAddress> Country

-

Tervinformációk

Telek bruttó kerülete

IfcSite

BaseQuantity>GrossPerimeter

-

Tervinformációk

Telek bruttó területe

IfcSite

BaseQuantity>GrossLandArea

-

Tervinformációk

Épület neve

IfcBuilding

Attribute>Name

látható/ szerkeszthető

Tervinformációk

Épület leírása

IfcBuilding

Attribute>Description

látható/ szerkeszthető

Tervinformációk

Épület ID

IfcBuilding & IfcBuildingStorey

Attribute>GlobalId (vezérlő, ld. a vonatkozó megjegyzést később)

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó megszólítása

IfcPerson

Attribute>PrefixTitles

-

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó utóneve

IfcPerson

Attribute>GivenName

-

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó középső neve

IfcPerson

Attribute>MiddleNames

-

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó vezetékneve

IfcPerson

Attribute>FamilyName

-

Tervinformációk

Kapcsolattartó teljes neve>Kapcsolattartó megszólítása

IfcPerson

Attribute>SuffixTitles

-

Tervinformációk

Kapcsolattartó azonosítója

IfcPerson

Attribute>Id

-

Tervinformációk

Kapcsolattartó szerepköre

IfcPerson

Attribute>Roles

-

Tervinformációk

Kapcsolattartó osztálya

IfcPerson

Addresses>Postal> InternalLocation

-

Tervinformációk

Kapcsolattartó cége

IfcOrganization

Attribute>Name

-

Tervinformációk

Kapcsolattartó cég kódja

IfcOrganization

Attribute>Id

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó címe 1

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> AddressLines

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó címe 2

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó címe 3

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó postafiókja

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> PostalBox

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó városa

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Town

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó megyéje

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Region

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó irányítószáma

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> PostalCode

-

Tervinformációk

Kapcsolattartó teljes címe> Kapcsolattartó országa

IfcPerson & IfcOrganization

Attribute>Addresses>Postal> Country

-

Tervinformációk

Kapcsolattartó e-mail címe

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >ElectronicMailAddress

-

Tervinformációk

Kapcsolattartó telefonszáma

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >TelephoneNumbers

-

Tervinformációk

Kapcsolattartó faxszáma

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >FacsimileNumbers

-

Tervinformációk

Kapcsolattartó webcíme

IfcPerson & IfcOrganization

Attribute>Addresses>Telecom >WWWHomePageURL

-

Szintbeállítások

Elhelyezési szint

IfcBuildingStorey

Attribute>Elevation

látható/ szerkeszthető

Helyiség beállítások

Név

IfcSpace

Attribute>LongName

látható/ szerkeszthető

Helyiség beállítások

Szám (No)

IfcSpace

Attribute>Name

látható/ szerkeszthető

(Elem)> Beállítások

Osztályozás és tulajdonságok>Azonosító

(IFC elemtípus)

Attribute>Name

látható/ szerkeszthető

(Elem)> Beállítások

Osztályozás és tulajdonságok>Osztályozás

(IFC elemtípus)

Attribute>ObjectType

látható/(szerkeszthető az exportáló fordítóban, Típusmegfeleltetés alatt)

(Elem)> Beállítások

Osztályozás és tulajdonságok>Osztályozás

(IFC elemtípus)

Attribute>PredefinedType

látható/(szerkeszthető az exportáló fordítóban, Típusmegfeleltetés alatt)

(Elem)> Beállítások

Osztályozás és tulajdonságok> Szerkezeti funkció

(IFC elemtípus)

Pset_...Common>LoadBearing

látható

(Elem)> Beállítások

Osztályozás és tulajdonságok >Helyzet

(IFC elemtípus)

Pset_...Common>IsExternal

látható

(Elem)> Beállítások

Osztályozás és tulajdonságok> Átépítési állapot

(IFC elemtípus)

AC_Pset_RenovationAndPhasing>Renovation Status

látható

(Elem)> Beállítások

Osztályozás és tulajdonságok>Osztályozás

(IFC elemtípus)

Attribute>ElementType

látható/(szerkeszthető az exportáló fordítóban, Típusmegfeleltetés alatt)

(Elem)> Beállítások

Osztályozás és tulajdonságok>Osztályozás

(IFC elemtípus)

Attribute>PredefinedType

látható/(szerkeszthető az exportáló fordítóban, Típusmegfeleltetés alatt)

Konszignáció> (elem)

Általános >Egyedi ID

(IFC elemtípus)

Attribute>Tag

látható/ szerkeszthető

Ablak/ajtó beállítások

Előnézet és elhelyezés >Hossz

IfcWindow / IfcDoor

Attribute>OveralWidth

látható

Ablak/ajtó beállítások

Előnézet és elhelyezés >Magasság

IfcWindow / IfcDoor

Attribute>OverallHeight

látható

(automatikus elnevezési szabály)

IfcColumn

Pset_ColumnCommon >Reference

látható/ szerkeszthető

IfcColumnType

Attribute>Name

látható/ szerkeszthető

(automatikus elnevezési szabály)

IfcBeam

Pset_BeamCommon >Reference

látható/ szerkeszthető

IfcBeamType

Attribute>Name

látható/ szerkeszthető
