(Lehetőség > Munkakörnyezet > Képernyő-beállítások)
Ennek a párbeszédablaknak három panelje van:
Csapatmunka munkaterület színei
Energetikai elemzés – Modellellenőrzés színei
Legyen látható a tárgyak, oszlopok, ábrák és rajzok szerkesztési segédkerete
Ha ezt az opciót bejelöli, az elhelyezni kívánt Ajtó, Ablak, Tárgy, Lámpa, Oszlop és Ábra és Rajzelemek befoglaló négyzete követni fogja a kurzort.
Kontúrok mutatása kedvenc és könyvtári elem előnézeten
Jelölje be ezt a lehetőséget, ha kontúrokat szeretne látni a kedvencek és a könyvtári elemek 3D-s előnézetén.
Szerkesztősík megjelenítése csak szerkesztési műveletek alatt
Ha bejelöli ezt a négyzetet, a 3D ablak szerkesztősíkja csak akkor jelenik meg, ha konkrét szerkesztési műveletet végez a 3D ablakban (és a Nézet > Szerkesztősík megjelenítése pontban a „Szerkesztősík megjelenítése” kapcsoló aktív). Az adott művelet elvégzése után a Szerkesztősík eltűnik.
Tollszínek láthatóságának automatikus beállítása a modellnézetekben
Ha ezt az opciót bejelöli, a fekete tollszínek fehérként jelennek meg az ARCHICAD képernyőjén, amennyiben az adott háttérszín fényessége egy küszöbérték alá esik – azaz, ha a háttér elég sötét.
Egységes szín a tervlapsablonok elemeihez
Jelölje be ezt a négyzetet az összes sablon elem egységes színnel való megjelenítéséhez a tervlapokon. A szín megadásához kattintson kétszer a szín mezőre.
Ha bejelöletlenül hagyja, az elemek eredeti színei kerülnek alkalmazásra.
Egységes szín a kifordult elemek kiemeléséhez
Jelölje be ezt a négyzetet a kifordult vagy érvénytelen elemek egységes színnel való megjelenítéséhez.
A kívánt szín megadásához kattintson kétszer a szín mezőre. Ez a kiemelés csak a képernyőn megjelenő funkció, a nyomtatott/publikált változaton nem fog szerepelni.
Kifordult vagy érvénytelen elemek a következők lehetnek:
•Kifordult szerkezetei elemek (melyeknél a felső magasság az alsó magasság alá esik, a felső kapcsolattal rendelkező elemeket érintő emeleti szintek felcserélése következtében)
•Lépcsők, melyeknek felső kapcsolattal rendelkező szintmagassága megváltozott, viszont a lépcső paraméterek úgy kerültek meghatározásra, hogy a lépcsőt nem lehet automatikusan az új szintmagassághoz igazítani
•Az Örökölt összemetsződési beállításokat használó tervek bizonyos szerkezeti elemei (pl. gerendák, oszlopok). Ha a Terv beállításaiban a “Korábbi összemetszési és felületábrázolási mód” be van kapcsolva, bizonyos geometriák nem támogatottak (a későbbi ARCHICAD verziók új eszközfunkciói alapján).
Lásd Örökölt beállítások.
A színválasztó segítségével egyéni színt adhat meg a szerkesztési műveletek során mutatott befoglaló négyzetének és gumiszalag-hatásoknak.
A színválasztó segítségével egyéni színt adhat meg a forrás jelek kiemeléséhez. (A Forrás jel kiemelés be- vagy kikapcsolásához használja a Nézet > Megjelenítési lehetőségek a képernyőn lehetőséget.)
További részleteket lásd Forrásjel kiemelése.
Jelek csak képernyőn megjelenített elemeinek vonaltípusa és tolla
Használja ezeket a vezérlőket a jel elemek csak képernyőn megjelenő részeihez rendelt vonaltípusának és színének megadásához. Ezek a következők: Metszet határoló vonal, Homlokzat vonal, Metszet és Homlokzat Távoli vonal, Belső falnézet vonal és határoló vonal, valamint Részlet/Munkalap körülhatároló vonal.
Csapatmunka munkaterület színei
Munkaterület színei (csak Csapatmunka tervek): Válasszon egy előre megadott színt az elemek birtoklás szerinti kiemelésére csapatmunka tervekben:
Lásd Színezett munkaterületek.

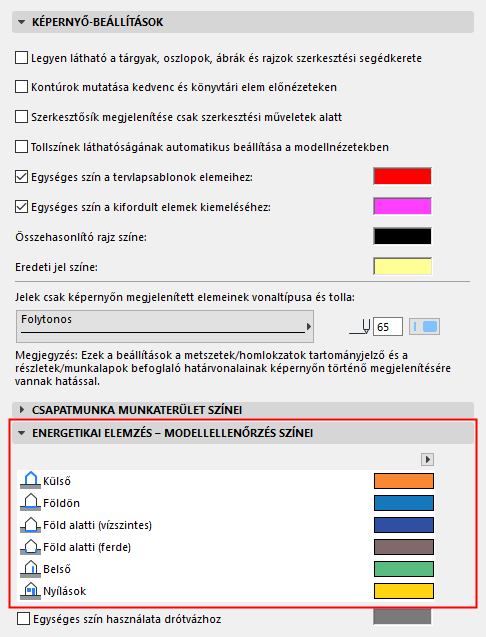

Energetikai elemzés – Modellellenőrzés színei
Válassza ki a kívánt színt a modell szerkezeteinek kiemeléséhez az Energetikai elemzési folyamat során betöltött funkció szerint. (Az épületszerkezetek és a nyílászárók ezekben a színekben jelennek meg, amikor Ön a Megjelenítés 3D-ben lehetőségre kattint az Energetikai elemzés Modell ellenőrzés palettáján.)
