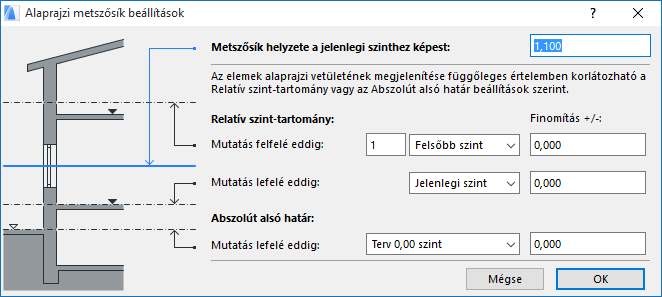

Alaprajzi metszősík beállítások párbeszédpanel

A Dokumentáció > Alaprajzi metszősík paranccsal nyissa meg az Alaprajzi metszősík beállítások párbeszédablakot.

Metszősík helyzete a jelenlegi szinthez képest

Adja meg azt a magasságot, amelyen az elemek el lesznek metszve az alaprajzi megjelenítéshez.

A párbeszédablak többi opciói – Relatív szinttartomány és Abszolút alsó határ – csak azokra a szerkezeti elemekre vonatkoznak, amelyek a „Vetület megjelenítése” beállításban (a Beállítások párbeszédablakban) meg vannak jelölve a kettő közül valamelyik definícióval. Ezek a definíciók korlátozzák, mennyire jeleníthető meg egy elem, az aktuális szinthez viszonyítva.

Relatív szinttartomány

Ezzel a definícióval megadhatja a Relatív szinttartományt a szerkezeti elemekhez.

Mutatás felfelé eddig: Adja meg azon szintek számát, amellyel az aktuális szint felett szeretné megjeleníteni az elemet.

Finomítás +/-: Kívánság szerint adjon meg pozitív vagy negatív finomítási értéket, amellyel korrigálni kívánja a „Mutatás felfelé eddig” megjelenítési korlátot.

Szint legördülő menü: Válassza a Jelenlegi szintet vagy ha meg szeretné jeleníteni az elemet az aktuális felett más szinteken is, akkor a Felsőbb szintet.

Mutatás lefelé eddig: Adja meg azon szintek számát, amellyel az aktuális szint alatt szeretné megjeleníteni az elemet.

Finomítás +/-: Kívánság szerint adjon meg pozitív vagy negatív finomítási értéket, amellyel korrigálni kívánja a „Mutatás lefelé eddig” megjelenítési korlátot.

Szint legördülő menü: Válassza a Jelenlegi szintet vagy ha meg szeretné jeleníteni az elemet az aktuális alatt más szinteken is, Alsóbb szint.

Abszolút alsó határ

Ezzel a definícióval megadhatja az Abszolút (alsó) megjelenítési korlátot a szerkezeti elemekhez. Ez a korlátozás az aktuális szinttől függetlenül életbe lép.

Mutatás lefelé eddig: Adja meg a rögzített alsó határt, amelyre ki kell még vetíteni az elemeket. (Ennek alapértéke a terv 0,00 szintje.)

Finomítás +/-: Kívánság szerint adjon meg pozitív vagy negatív magasságértéket, amellyel korrigálni kívánja a „Mutatás lefelé eddig” abszolút megjelenítési korlátot.
