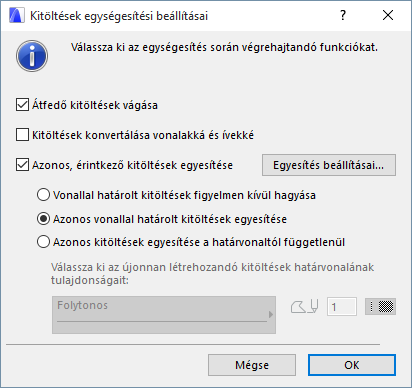

Kitöltés egységesítési beállításai
A párbeszédpanel előhívásához elsőként ki kell választania legalább két kitöltés típusú elemet. Használja a Szerkesztés > Átalakítás > Kitöltések egységesítése parancsot.
Általános információkért erről a funkcióról, ld. Vonalak és kitöltések egységesítése a rajzablakokban.
Átfedő kitöltések vágása: A program levágja a kijelölt, egymást részben vagy teljesen átfedő kitöltéseket úgy, hogy csak a legfelső kitöltést hagyja meg; a legfelső kitöltés által eltakart minden egyéb kitöltést (vagy kitöltésrészt) töröl.
Megjegyzés az átlátszó hátterű, egymást átfedő kitöltésekhez: Ha a legfelső kitöltés háttere átlátszó, akkor az alatta lévő tömör háttérkitöltések nem változnak meg, mivel azok láthatók lesznek.
Kivétel: Amennyiben több átlátszó kitöltés található egymáson, akkor csak a legfelső kitöltés marad meg teljesen; a program törli az alatta lévő átlátszó hátterű és a legfelső kitöltés által eltakart kitöltéseket vagy kitöltésrészeket.
Kitöltés körvonalainak átalakítása vonalakká és ívekké: A kitöltések körvonalait a program egyszerű vonalszakaszokra/ívekre bontja.
Azonos határvonalakkal rendelkező kitöltések egyesítése: A program a szomszédos, azonos kitöltési mintázatú/színű kitöltéseket (megjelenítési sorrendtől függetlenül) egyesíti egy kitöltéssé.
Megjegyzés: Az Azonos határvonalakkal rendelkező kitöltések egyesítése parancs esetében az „azonos” azt jelenti, hogy a kitöltések kitöltési mintázatának, előtér-/háttérszínének és irányának azonosnak kell lennie. Az eltérő irányú mintázattal rendelkező kitöltéseket (terv origó/kitöltés origó/torzított) a program nem egyesíti.
Az eredményül kapott kitöltés a legnagyobb eredeti kitöltés azonosítóját kapja.
Egyesített kitöltések körvonalai: Ha bejelölte az „Azonos szomszédos kitöltések egyesítése” parancsot, akkor három különböző lehetőség válik aktívvá.
•Határvonalakkal rendelkező kitöltések figyelmen kívül hagyása : Ezek a kitöltések teljesen kimaradnak az egyesítésből.
•Azonos határvonalakkal rendelkező kitöltések egyesítése A program csak azokat a kitöltéseket egyesíti, amelyek azonos körvonalakkal rendelkeznek.
•Azonos kitöltések egyesítése a határvonal típusától függetlenül: A program minden azonos kitöltést összevon, függetlenül attól, hogy van-e kontúrjuk vagy nincs, és hogy a kontúrok azonosak-e vagy sem. Ezt a lehetőséget bejelölve további vezérlők válnak aktívvá, melyekkel meghatározhatja az összefűzés után kapott kontúr vonaltípusát és tollát.
Megjegyzés: Ha bejelölte a „Kitöltés körvonalainak átalakítása vonalakká és ívekké” lehetőséget, akkor ezek a beállítások nem érhetők el, mivel a kitöltés körvonalai az egyesítést követően többé már nem léteznek.
Az eltérő irányú mintázattal rendelkező kitöltéseket (terv origó/kitöltés origó/torzított) a program nem egyesíti.

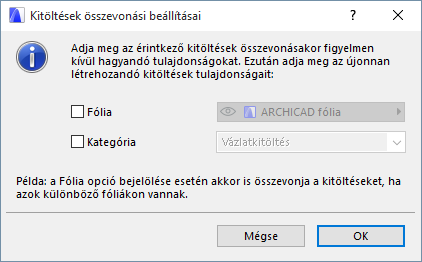

Egyesítés beállítások: Ha megjelölte az Azonos szomszédos kitöltések egyesítése lehetőséget, akkor aktívvá válik az Egyesítés beállítások gomb. Kattintson a Kitöltés egyesítés beállításai parancsra, majd határozza meg az egyesítés eredményeként kapott vonalak tulajdonságait.
Jelölje meg valamelyiket az alábbi tulajdonságok közül:
•Fólia szerint
•Kategória
Az itt látható tulajdonságok bejelölésével a program ezeket a tulajdonságokat nem veszi figyelembe a szomszédos kitöltések egyesítésekor.
•Ha például bejelöli a „Kategória” lehetőséget, akkor a program abban az esetben is egyesíti a szomszédos kitöltéseket, ha a kitöltések nem ugyanahhoz a Kitöltéskategóriához vannak hozzárendelve (például az egyik kitöltés „Vázlat” kitöltés, a másik pedig „Fedő” kitöltés.
A program a párbeszédpanelen megjelölt tulajdonságokra aktiválja a Tervlap/Kategória vezérlőket, így az egyesítés eredményeként kapott kitöltésekhez tervlapot/kategóriát rendelhet hozzá.
•A Kategória bejelölése után például el kell döntenie, hogy az eredeti Vázlat és Fedő kitöltésekből az egyesítéssel létrejött új kitöltés ettől kezdve Fedő kitöltés, Vázlatkitöltés vagy Metszeti kitöltés legyen-e.
