Szerkezeti elemek modellnézet-beállításai

Szerkezeti elemek beállításai

A panel a Dokumentáció > Modellnézetek > Modellnézet-beállítások paranccsal nyitható meg.

További részleteket ld. Modellnézet-beállítások.

Az eredmény minden beállítási csoport mellett előnézeti ablakban látható.

Oszlop

•Jelölje be ezt a négyzetet , hogy az Oszlop beállításokban kiválasztott szimbólum (Alaprajz és metszet panel > Alaprajzi jel) jelenjen meg a modell valamennyi oszlopához.

•Takart vonal födémek alatt: jelölje be ezt a lehetőséget a födém alatti oszlopok takart vonalas megjelenítéséhez. (Takart vonalas attribútumok definiálása az Oszlop beállításokban.)

Gerenda

•Kontúr és tengely

•Csak tengely

•Csak kontúr

Megjegyzés: Felülírhatja a Tengely/Kontúrbeállításokat egyes Gerendák számára a Gerendabeállításokban (Alaprajz és metszet panel).

•Takart vonal födémek alatt: jelölje be ezt a lehetőséget a födém alatti gerendák takart vonalas megjelenítéséhez. (Takart vonalas attribútumok definiálása a Gerenda beállításokban.)

Födém

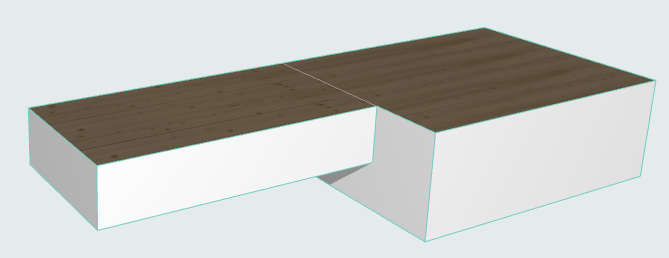

Szomszédos (ugyanabban a síkban található, egyforma felső felülettel rendelkező) födémek esetén:

Válasszon beállítást az elválasztó vonal megjelenítéséhez vagy elrejtéséhez.

•Vonalak megjelenítése

•Vonalak elrejtése

•Takart vonalak használata

Ajtó/Ablak

A beállításokat végezze el külön az ajtók és az ablakok számára.

•Teljes Ajtó/Ablak mutatása az alaprajzon: Az ajtók/ablakok a megfelelő szimbólummal jelennek meg az Alaprajzon és a Metszet típusú ablakokban.

Méretezési jellel: Jelölje be ezt a négyzetet az ajtók/ablakok jelekkel történő megjelenítéséhez (ha rendelt hozzájuk jeleket a beállítások párbeszédablakban.)

•Csak a nyílás megjelenítése: Az ajtók és ablakok helyét (de nem magukat az ajtókat/ablakokat) nyílások jelzik a falban, alaprajzi és metszeti nézetben egyaránt.

Körvonalakkal: Az Alaprajzon látható ajtó/ablak nyílások körvonalakkal jelennek meg.

•Elrejtés az alaprajzon: Az alaprajzon sem az elhelyezett ajtók/ablakok, sem az ablaknyílások nem látszanak. (Nézet típusú ablakokban csak nyílások láthatók.)

Tetőablak

•Teljes tetőablak mutatása: A tetőablakok az alaprajzon és a metszet típusú nézetekben a fogadó tető vagy héjszerkezet Alaprajzi megjelenítés beállításai szerint jelennek meg.

Méretezési jelekkel: Jelölje be ezt a négyzetet a tetőablakok jelekkel történő megjelenítéséhez (ha rendelt hozzájuk jeleket a Tetőablak beállítások párbeszédablakban.)

•Csak a nyílás megjelenítése: A tetőablakok helyét (de nem magukat a tetőablakokat) egy nyílás jelzi a tetőn/héjszerkezeten, alaprajzi és metszeti nézetben egyaránt.

•Elrejtés az alaprajzon: A terven sem az elhelyezett tetőablakok, sem azok nyílásai nem látszanak. (Nézet típusú ablakokban csak nyílások láthatók.)

Nyílás

•Megjelenítés alaprajzi jellel: A nyílások megjelenítése alaprajzi és metszeti nézetben az alaprajzi jellel együtt.

•Csak a nyílás megjelenítése: Az alaprajzi jelek nem láthatók

•Elrejtés: A nyílások elrejtése minden nézetben (az alaprajzi, 3D és metszeti nézetet is beleértve)

Korrekció

•Korrekciós bejegyzések megjelenítése: Jelölje be ezt a négyzetet a tervben szereplő korrekciós elemek megjelenítéséhez.

Helyiségpecsét

•Helyiségpecsét megjelenítése: Jelölje be ezt a négyzetet, ha szeretné megjeleníteni a helyiségpecséteket a tervben.
