Nézetek importálása ARCHICAD tervből

Áttekintését lásd Nézetek/Tervlapok megnyitása külső ARCHICAD tervből.

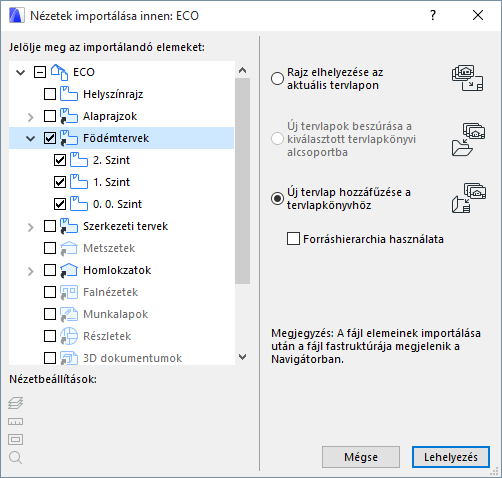

Ez a párbeszédpanel akkor jelenik meg, amikor a rajzot az alábbi módon helyezi le a tervbe:

•Kiválasztotta a Fájl > Külső tartalom > Külső rajz elhelyezése fájlból parancsot, majd az ARCHICAD terv fájltípusát:

Jelölje meg az importálandó elemeket: Ez a lista fastruktúrában mutatja a választott terv összes nézetét. Jelölje be az aktív tervbe importálni kívánt összes elem jelölőnégyzetét. (Az egyes kijelölt nézetek a Nézet beállítás párbeszédablak alján láthatók.)

Ha a tervlap ablak van megnyitva, és a rajzot egy megnyitott tervlapra helyezi, csak egy nézetet választhat ki.

Egy mappa neve előtt szereplő négyzet kijelölésével a mappa összes nézetét kijelölheti.

Jobbra a választógombok segítségével megadhatja, hogy hova kerüljenek az importált rajzok.

•Helyezz el rajzot az aktuális tervlapon: Valamennyi kijelölt nézet rajzként kerül elhelyezésre az aktív tervlapra.

•Új tervlapok beszúrása a kiválasztott Tervlapkönyv mappába: Minden nézetet vagy tervlapot az aktuális Mappa egy új Tervlapjára helyezhet (feltéve, hogy a Külső rajz elhelyezése parancs kiválasztása előtt ki volt jelölve egy Mappa).

Megjegyzés: Ez a lehetőség nem aktív, ha nincs kijelölt mappa a Navigátorban vagy ha több nyitott Navigátor fastruktúra van több kijelölt mappával.

•Új tervlap hozzáfűzése a Tervlapkönyvhöz: Valamennyi kijelölt nézet rajzként kerül lehelyezésre egy új, a Tervlapkönyvhöz hozzáadott tervlapra.

Megjegyzés: Miután importált elemeket ebből a fájlból, a fastruktúrája meg fog jelenni a Navigátorban, így fogd-és-vidd technikával is könnyen lehelyezhet elemeket.

Használd a forrás hierarchiát: Jelölje be ezt a lehetőséget, ha szeretné megtartani a forrásmappa hierarchiáját: a jelenlegi projekt ugyanezt a mappaszerkezetet állítja helyre a Navigátor palettán belül.
