A párbeszédpanel a következő esetekben jelenik meg:
•a Fájl > Külső tartalom > Xref csatolása parancs használatakor
•az Xref-kezelés párbeszédpanelen a „Csatolás” parancsra kattintáskor. (Fájl > Külső tartalom > Xref-kezelő.)
Xref neve: Adja meg a külső hivatkozásként csatolni kívánt fájl nevét.
•Kattintson a Tallózás gombra, hogy fájlt választhasson a megjelenő fájl kiválasztó párbeszédablakból.
•Vagy választhat a már csatolt fájlok kiugró listájából, ha a fájl egy újabb előfordulását kívánja elhelyezni a Tervben.
Elérési út: Megmutatja a kiválasztott fájl pontos elérési útját.
Referencia típus: Válassza ezt a gombot a beágyazott Xref-ek kezelésének megadásához.
Megjegyzés: Egymásba ágyazódás akkor fordul elő, amikor betölt egy külső referenciát egy fájlhoz, amelynek más fájlokhoz betöltött külső referenciái vannak.
Melléklet: A beágyazás minden szintje megjeleníthető a Terv fájlban.
Átfedés: A hivatkozott fájl Xref-jei nem látszanak a tervben.

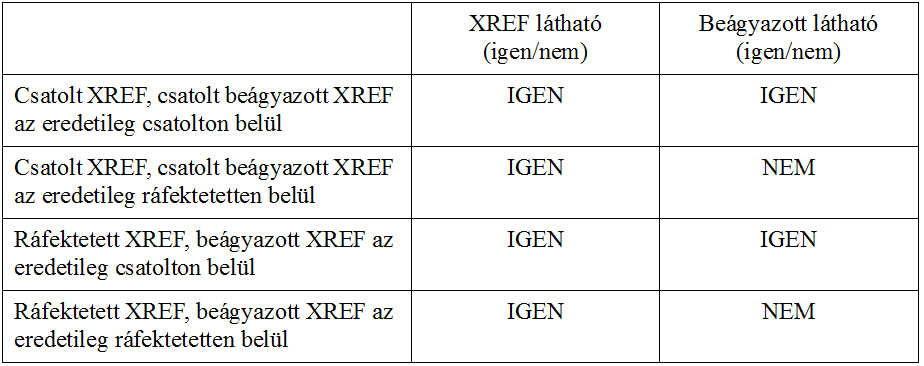

A következő táblázat megmutatja, mi történik, amikor csatolt/befedett Xref-eket tartalmazó DWG fájlokat csatol/befed.
Példák:
1.Egy ALAP.DWG nevű DWG fájl, aminek van egy KÖZÖS.DWG nevű csatolt Xref-je, az ARCHICAD Tervhez csatolt. Mindkét fájl látható lesz az Alaprajzon.
2.Egy ALAP.DWG nevű DWG fájl, aminek van egy KÖZÖS.DWG nevű ráfektetett Xref-je, az ARCHICAD Tervhez csatolt. Az ALAP.DWG látható lesz az Alaprajzon, míg a KÖZÖS.DWG nem.
3.Egy ALAP.DWG nevű DWG fájl, aminek van egy KÖZÖS.DWG nevű ráfektetett Xref-je, az ARCHICAD Tervhez csatolt. Mindkét fájl látható lesz az Alaprajzon.
4.Egy ALAP.DWG nevű DWG fájl, aminek van egy KÖZÖS.DWG nevű ráfektetett Xref-je, az ARCHICAD Tervre ráfektetve. Az ALAP.DWG látható lesz az Alaprajzon, míg a KÖZÖS.DWG nem.
Elhelyezési paraméterek: Ezekkel meghatározhatja, hogy hova és hogyan kívánja elhelyezni az Xref-et az ARCHICAD alaprajzon.
•Beszúrási pont: Az X és Y mezőkbe beírhatja a befoglaló téglalap bal alsó sarka elhelyezkedésének pontos koordinátáit. Vagy pedig bejelölheti a Képernyőn megadva négyzetet, ekkor az alaprajzi koordinátákat kattintással tudja megadni.
•Lépték: Adjon meg X és Y irányban is léptéket vagy jelölje be a Képernyőn megadva négyzetet a képernyőn történő léptékmegadáshoz.
Megjegyzés: Ha meghatározta a méretarány tényezőket, az Xref-ek befoglaló négyzete a megfelelő méretűvé alakul. Ha nem, akkor a befoglaló téglalap nyújtható, akárcsak egy ARCHICAD tárgy. Megadható negatív vagy pozitív érték is léptéktényezőként. Negatív érték megadásával tükröző hatás érhető el.
•Forgatás: Megadhat egy szöget, amellyel a teljes Xref elforog a beillesztési pontja körül vagy megjelölheti a Képernyőn megadva négyzetet a forgatás manuális, képernyőn történő beállításához.
Megjegyzés: Ha megadta az elforgatási szöget, az Xref elfordul, majd megrajzolódik. Ha nem, akkor a befoglaló téglalap forgatható, amíg meg nem ad egy értéket egy egérkattintással vagy koordináta megadással.
Horgonypont: Megadhatja, hogy az Xref fájl befoglaló téglalapjának mely pontjánál kerüljön lehelyezésre.
•Rajz saját origója: a csatolt Xref globális origója (0;0 koordinátája) arra a helyre kerül, melynek koordinátáit ebben a párbeszédablakban határozza meg.
•Rajz saját horgonypontja: A csatolt Xref fájl saját horgonypontja (ha van neki) lesz a megadott koordinátáknál.
•Befoglaló négyzet pontja: Az ARCHICAD kiszámítja a csatolt Xref fájl befoglaló négyzetének méretét. A befoglaló négyzet 9 jellemző pontjának bármelyikét kiválaszthatja, az Xref ezen pontja fog a lehelyezés helyéül megadott koordinátákra kerülni.
Helyezd erre a szintre: Ebből a legördülő menüből választhatja ki azt a szintet, ahová az Xref-et helyezni szeretné. A fájl lehelyezése előtt az ARCHICAD a hivatkozott szintre vált.
Fordító: Ez a mező mutatja az éppen kiválasztott DXF/DWG fordítót, melyet a program a csatolt AutoCAD fájl átalakításánál használni fog. A legördülő listából bármely elérhető fordítót kiválaszthatja. A Beállítások gombra kattintva nyithatja meg a Fordító párbeszédablakot, ahol az Xref fájl csatolása előtt módosíthatja a fordító beállításait.
További részleteket lásd DXF/DWG átalakítás beállításai.
Leírás: Ez a mező egy rövid magyarázatot és megjegyzést jelenít meg az éppen kiválasztott fordítóról, így eldöntheti, hogy az megfelel-e az igényeinek.
Csatolás: Erre a gombra kattintva elindíthatja a csatolás műveletet.
Megjegyzés: Amikor egy külső referencia fájlt csatol az ARCHICAD Tervhez, egy fólia jön létre a számára. A keletkező fólia nevek formátuma:
„XREF_NÉV FÓLIA_NÉV”.
Pl. egy, a tervhez 3D_ANYAG Xref névvel csatolt DWG fájl Toll_56 fóliája 3D_ANYAG Toll_56 fóliává válik.
