Megnyitási lehetőségek (DXF-DWG átalakítás beállításai)

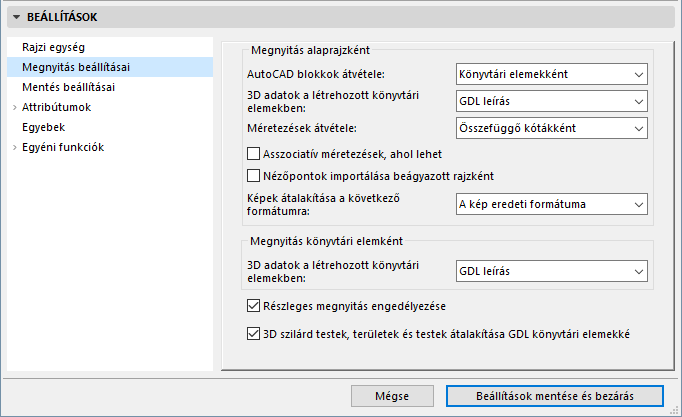

Ezek az opciók a DXF/DWG átalakítás beállításainak párbeszédablakában jelennek meg.
Lásd DXF/DWG átalakítás beállításai.
Az opciók függnek a végrehajtott művelettől. Ezek a következők lehetnek:
•AutoCAD Blokk átalakítása azzal a kiegészítő lehetőséggel, hogy a 3D-s adatok a létrehozandó Könyvtári elemekbe kerüljenek
•A Méretezések átalakítása
•AutoCAD rajzokban található képek konverziós formátuma
•3D konverzió, amikor az AutoCAD rajzok Könyvtári elemként vannak megnyitva
•Az ARCHICAD alkalmazásba átalakítandó elemek szűrése fólia szerint
További nyitási lehetőségeket ld. Egyéni funkciók (DXF-DWG átalakítás beállításai).
AutoCAD blokkok átvétele: Válasszon a következő lehetőségek közül:
•2D elemekként
•Csoportosított 2D elemekként
•Könyvtári elemekként
A 2D elemek vagy Csoportosított 2D elemek választásakor a blokkok tartalma egyszerű alaprajzi elemekké bomlik fel.
Méretezések átvétele:
•Vonalként és szövegként: ne hozzon létre új méretezést, inkább használja a fájlban tárolt rajz részleteket, hogy a kép azonos legyen az AutoCAD képével (vonalvastagságok, színek, szöveg helyzete).
•Különálló kótákként: minden, az AutoCAD fájlban lévő méret átalakul ARCHICAD méretté.
Megjegyzés: a méretek különböző vizuális tulajdonságúak lehetnek az ARCHICAD-ben és az AutoCAD-ben. Nem mindegyik ilyen vizuális tulajdonságot képes a program előállítani a konvertálás során. A legmarkánsabb különbségek a vonalvastagságokban rejlenek: az ARCHICAD-nek meghatározott készlete van, míg az AutoCAD-ben kialakíthatjuk a saját készletünket.
•Összefüggő kótákként: az AutoCAD-ben csak a „2-pont”-os méretezés érhető el (még ha létezik is egy módszer, amely a méretezési lánchoz hasonló kótasort eredményez).
Asszociatív méretezések, ahol lehet: Az AutoCAD korábbi verzióiban a méretezések nem olyan értelemben voltak asszociatívak, mint az ARCHICAD-ben: pontokhoz, illetve más elemekhez rögzítetten. Mikor ezt az opciót választja, a kiegészítő olyan már importált elemeket keres, amelyek kapcsolódnak az elkészített méretezéshez. Ez időigényes lehet, ezért az alap eljárás az, hogy az elemeken pontokat hozunk létre, és a lineáris méreteket a pontokhoz kapcsoljuk.
1. megjegyzés: A sugárméretezéshez mindig kapcsolni kell valamilyen íves elemet.
2. megjegyzés: Az AutoCAD legújabb verziója meghatározott elemekhez kapcsolt méreteket tartalmaz, melyeket nem lehet konvertálni.
3. megjegyzés: az ADT egy új fajta kapcsolt méretezést vezetett be, de az csupán ADT tárgyakhoz kapcsolható
Nézőpontok importálása beágyazott rajzként: Jelölje be, ha az AutoCAD nézetablakokat beágyazott rajzként kívánja importálni a DXF/DWG fájl ARCHICAD-ben való megnyitása után. Ha üresen hagyja, a nézőpontok ARCHICAD nézetekké alakulnak.
Kép átalakítása a következő formátumra: Válassza ki a képek konvertálásánál használni kívánt fájlformátumot. Megtarthatja a kép eredeti formátumát vagy választhat más képformátumot is a legördülő listáról, melyet egységes formátumként adhat meg az összes képre.
3D adat a létrehozott könyvtári elemekben: Válasszon a következő lehetőségek közül:
•Bináris 3D-ként: a 3D-s információ bináris tárolása
•GDL leírásként: 3D-s információ tárolása GDL leírásként
3D-s adat készítésekor a Bináris 3D-s formátum az ajánlott: sokkal gyorsabb a folyamat, ha a leírást nem kell minden egyes alkalommal újból előállítani, mikor megnyitja a 3D-s ablakot.
Megjegyzés: A Könyvtári elem megnyitása parancs az egyedüli módja, hogy megkapja az összes, a DXF/DWG fájlban tárolt 3D-s adatot!
Részleges megnyitás engedélyezése
Jelölje be a jelölőnégyzetet és mentse a fordító részeként, ha az ARCHICAD alkalmazásban megnyitni/összevonni vagy Xref hivatkozással ellátni kívánt DWG-fájl elemeit fólia szerint szeretné szűrni.

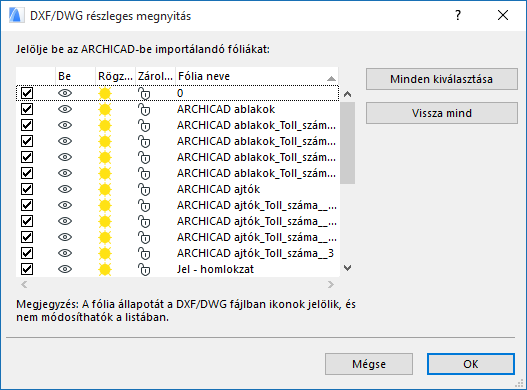

Ebben az esetben a Fájl > Megnyitás vagy Összefűzés parancs használatakor DWG/DXF-fájl esetében, vagy Xref-fájl csatolása esetén megjelenik a DWG/DXF részleges megnyitás párbeszédpanel, amely listázza a forrásfájl fóliakészletét és a fóliák állapotát.
Törölje azon fóliák bejelölését, melyeket nem kíván szerepeltetni az ARCHICAD tervben.
A funkció használatával korlátozhatja a DWG konvertálást azokra az elemekre, melyekre valóban szüksége van, ezzel növelve a konvertálás sebességét, és csökkentve az eredményül kapott ARCHICAD terv méretét. Xref csatolásakor azok a fóliák, amelyek itt nincsenek bejelölve, nem lesznek hozzáadva az ARCHICAD terv fóliajellemzőihez.
Lásd még: XREF-fájlok attribútumai.
3D szilárd testek, területek és testek átalakítása GDL könyvtári elemekké
Jelölje be ezt a négyzetet, ha szeretné a listázott elemeket GDL tárgyakká alakítani, amikor megnyitja a fájlt ARCHICAD-ben.
