Tollak és színek (DXF-DWG átalakítás beállításai)
Ezek az opciók a DXF/DWG átalakítás beállításainak párbeszédablakában jelennek meg.
Lásd DXF/DWG átalakítás beállításai.
Az ARCHICAD Tollak színei szabadon beállíthatók, míg az AutoCAD tollszámokhoz rendelt színek nem módosíthatók.
Az ARCHICAD tollakat úgy alakíthatja AutoCAD színekké, hogy megkeresi a legjobb színegyezést vagy készít egy konverziós szótárat.

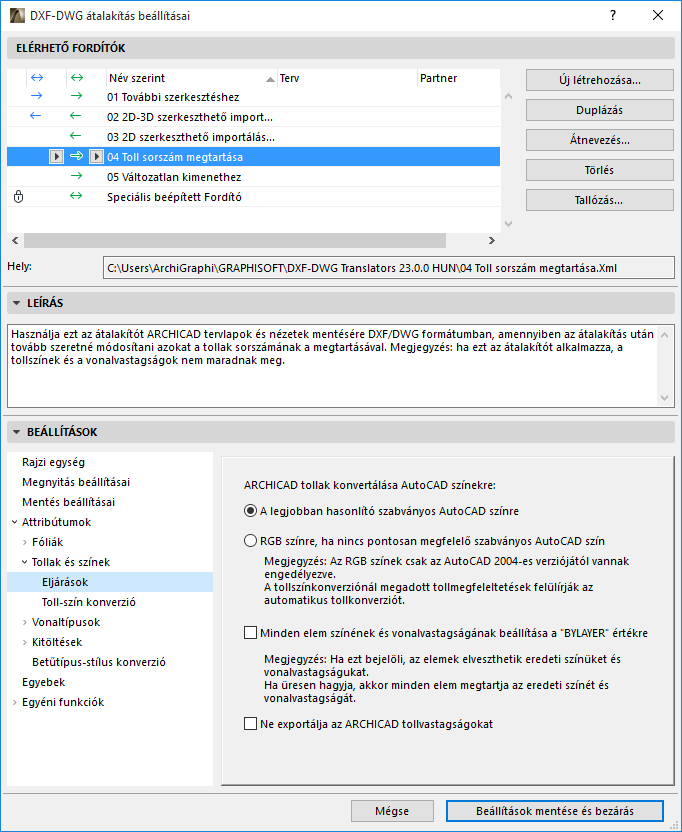

A tollak számainak konvertálásához használja az alapértelmezett fordítót: „Toll sorszám megtartása.” (A DXF-DWG átalakítás beállításai párbeszédpanel felső részében megjelenő fordító listában választhatja ki ezt az opciót.)
•Ha az ARCHICAD Háttérkitöltés tollánál megadott beállítás az Ablak háttér (-1), a program módosítja azt a következőre: AutoCAD Wipeout.
•A részletobjektum háttérszínéhez az Ablak háttér tollszíne rendelődik hozzá (-1): ennek következtében a részlet helyesen jelenik meg akkor is, ha a háttérszín változik. Ha egy részletet AutoCAD-be konvertál, a részlet háttere keret nélküli AutoCAD Wipeout objektummá (WPOut) alakul át, és helyesen jelenik meg.
Megjegyzés: Ha az AutoCAD 2004-nél korábbi verziót használ, a Wipeout hozzáférhető az „Express Tools”-ban. A Wipeout az AutoCAD 2004-ben már integrált elemként szerepel.
Megnyitás
•Megnyitás: Mikor megnyitja a DXF/DWG fájlt az ARCHICAD tolltáblázata az AutoCAD színeihez igazodik. A tollak számai megegyeznek majd az AutoCAD színeinek indexeivel a DXF/DWG fájlon belül.
Más importálás: Bármilyen további DXF/DWG importálási művelettel, amelyben a tollak nem kerülnek módosításra (Összefűzés, Csatolj Xref fájlt, Nyiss Tárgyat, stb.), minden AutoCAD színt ahhoz az ARCHICAD tollhoz illeszt, amely a hozzá leghasonlóbb szín komponensű (RGB).
Megjegyzés: Minden AutoCAD tollnak, mely 256-os vagy magasabb indexszel szerepel, az ARCHICAD-ben 255-re változik a jelölése.
Mentés
A következő két beállítás az AutoCAD 2004 vagy későbbi változatába történő mentéskor elérhető.
•A legjobban hasonlító szabványos AutoCAD szín: a Mentés művelet használatakor a program minden ARCHICAD tollat leképez egy AutoCAD színre, a leghasonlóbb színösszetevők (RGB) használatával.
Megjegyzés: Az oda-vissza művelet nem biztos, hogy mindkét irányban ugyanazokat a színeket hozza létre. Például, ha a 25-ös ARCHICAD toll a 236-os AutoCAD tollban találja meg a legközelebbi színt, ettől még lehet, hogy a 236-os AutoCAD toll nem a 25-ös, hanem a 32-es tollat fogja a legközelebbinek találni. A szürkés színű helyiségkitöltések mindig világosszürkévé változnak.
•RGB színek: ha nincs találat, a program menti az ARCHICAD toll RGB értékét, és hozzárendeli a 256-os vagy nagyobb sorszámot az AutoCAD rajznál.
Minden elem színének és vonalvastagságának beállítása erre: BYLAYER
•Mentéshez: jelölje be ezt a lehetőséget a tollszín-konverzióra vonatkozó fenti beállítások felülírásához.
•Minden mentett elem BYLAYER színt kap. A fólián lévő elemek színei megváltoznak annak megfelelően, ahogy az AutoCAD felhasználó megváltoztatja a fóliához kapcsolt színt.
Ne exportálja az ARCHICAD tollvastagságokat
•Mentésre: Ha be van jelölve ez a négyzet, az ARCHICAD tollvastagságok nem exportálódnak az AutoCAD rajzba.

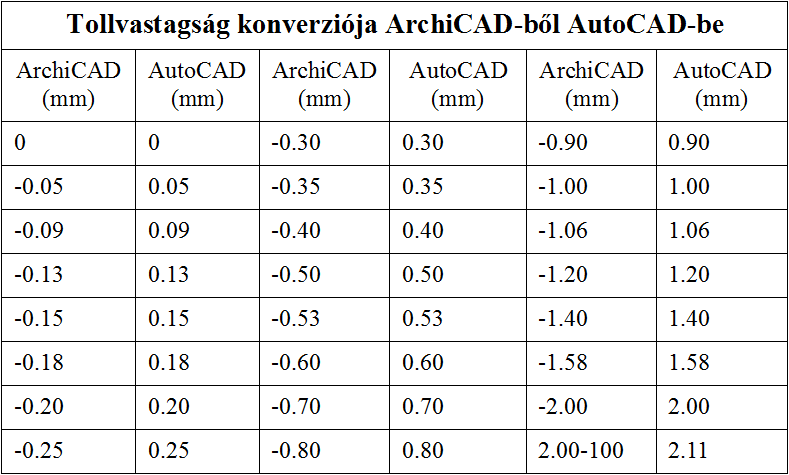

A következő táblázat megadja, hogyan konvertálódnak az ARCHICAD tollvastagságok AutoCAD tollvastagságokká, ha ez a négyzet nincs bejelölve, és a tollvastagságok exportálódnak.
Jelölje be a négyzetet a beállítások engedélyezéséhez az ARCHICAD tollak és az AutoCAD színek közötti konverzióhoz.
Ezek a beállítások elsőbbséget élveznek az Eljárás oldalon beállított automatikus konverziós eljárásokkal szemben.
