Kitöltések (DXF-DWG átalakítás beállításai)
Az ARCHICAD kitöltés mintái tömör kitöltésként menthetők. A kitöltések hátterét kiegészítő poligonként kell exportálni (mivel az AutoCAD-ben nincs ilyen funkció).
Ebben a legördülő menüben választhat módszert az ARCHICAD kitöltések AutoCAD-be történő exportálásának módjához.
•Kitöltések exportálása „Ahogy van”: Ez a lehetőség újra létrehozza az ARCHICAD kitöltéseket az AutoCAD-ben.
•Minden kitöltés exportálása „SOLID” típusként: Ez a lehetőség minden kitöltéstípust „tömör” kitöltéssé alakít át.
•Kitöltések exportálása „SOLID” típusként: Ez a lehetőség minden egyedi kitöltéstípust „tömör” kitöltéssé alakít át.
Kitöltések hátterének exportálása további tömör kitöltésként: az ARCHICAD kitöltések mintázatai külön háttér kitöltésekkel rendelkeznek; ezzel ellentétben az AutoCAD kitöltései azok mintázata közt átlátszóak. Ha azt szeretné elérni, hogy az exportált fájl kitöltései ugyanúgy nézzenek ki, mint az eredeti ARCHICAD kitöltések, válassza ezt az opciót.
Megjegyzés: A Minden kitöltés exportálása „SOLID” típusként deaktiválja ezt a lehetőséget.
Választása eredményeként:
•Háttér kitöltés, nem átlátszó háttér: Ha háttér kitöltést exportál nem átlátszó háttérszínnel, akkor azt a program a háttérrel megegyező színű tömör kitöltésként exportálja, (kontúrral együtt, ha létezik).
•Vektoros kitöltés, nem átlátszó háttér: A kitöltés nem kerül exportálásra (csak a kontúr, ha van).
•Előtér kitöltés: Exportálás az aktuális állapotban; a háttérnek nincs hatása.
•Vektoros kitöltés, nem átlátszó háttér: Elsőként az előtér kitöltés kerül exportálásra a háttérszínnel; majd a minta kitöltés az előtér színével, Kitöltés egységként (valamint a kontúr, ha van). Ha a Kitöltés vonalak sűrűsége elér egy bizonyos szintet, akkor tömörré változik.
•Vektoros kitöltés, átlátszó háttér: Csak a minta kitöltés kerül exportálásra az előtér színével (és természetesen a kontúr, ha szükséges).
•Egyedi kitöltés: Nincs megfelelője az AutoCAD-ben; a program egy blokkba generálja az egyedi mintát. Ha háttérrel rendelkezik az ARCHICAD-ben, akkor ez a háttér Kitöltés lesz az AutoCAD-ben.
•Gradiens: Tömörként kerül exportálásra.
•Kép: Tömörként kerül exportálásra.
Gradiens kitöltések robbantása: A tervben lévő gradiens kitöltések különálló részekre lesznek szétbontva. Ha a gradiens kitöltés átlátszó háttérrel rendelkezik, az is különálló rész lesz.
Kitöltés konvertálási tábla használata: Jelölje be ezt a négyzetet, ha a Kitöltéseket a Kitöltés konvertálási táblával kívánja átalakítani Kitöltésekké. Kattintson a Kitöltés-sraff konvertálási táblára a megfeleltetések meghatározásához.
Kitöltés-sraff konvertálási tábla

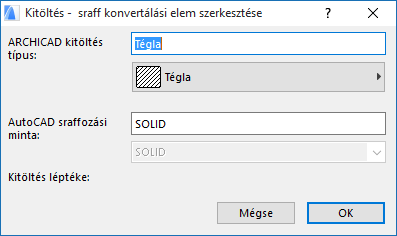

Kattintson az Új gombra az új megfeleltetések a Kitöltés konvertálási tábla párbeszédpanelban való meghatározásához.
Ehhez ki kell jelölnie egy AutoCAD sablonfájlt a DXF-DWG átalakítás beállításai párbeszédpanel Mentés beállítások lapján, és a sablonfájlban a kívánt sraffozás legalább egy elhelyezett példányának szerepelnie kell.
Válasszon az elérhető sraffozási minták közül az alábbi AutoCAD sraffozási minta legördülő listából.
Adjon meg egy Kitöltés léptéket, amelyben megjelenítésre kerül az átalakított kitöltés.
