Ajtó- vagy ablaknyílás modelltulajdonságai

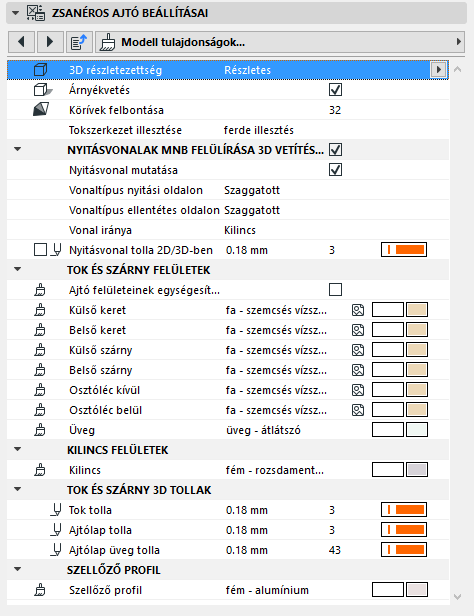

A következőkben a HUN ARCHICAD könyvtár Ajtó/Ablak beállításainak Modell tulajdonságok paneléről olvashat leírást az „Ajtó nyílás” vagy „Ablak nyílás” részben.
A nyílás 3D-s megjelenésének beállításait ezen a lapon adhatja meg. Az elérhető vezérlőket az adott nyílászáró összetevői határozzák meg.
Az általános jellemzőkön felül megadható speciális felületi anyag vagy 3D toll az ajtólap, -keret, -háló és -üveg összetevőkhöz, valamint a kilincshez és a kilincstartozékokhoz (ha vannak ilyenek).
3D részletezettség
Ez a beállítás a fő Beállításoknál és a nyitóoldalon is megtalálható.
Lásd Részletesség.
Árnyék
Kapcsolja be ezt az opciót, ha azt szeretné, hogy a nyílászáró 3D-ben árnyékot vessen.
A nyílászáró ívelt összetevőihez szükséges, azok 3D-s nézetének létrehozásakor. (Az ívelt összetevőből kialakított kör a megadott számú szakaszra lesz osztva.) Nagyobb ívfelbontás esetén jobb a 3D megjelenés, azonban a fájl mérete is nagyobb.
Válassza a Ferde illesztésű vagy a Sarokvas lehetőséget.
Nyitásvonalak MNB felülírása 3D vetítések esetén: Jelölje be ezt a négyzetet, ha az adott nyílászáró esetén felül kívánja írni a nyitásvonalakra vonatkozó modellnézet-beállításokat, melyeket itt adott meg: Dokumentáció > Modellnézetek > a Könyvtári elemek különféle beállításai (Nyitásvonalak 3D-s vetítésekben).
Tok és szárny 3D tollak
Ezek a vezérlők a keret és a szárny/lap azon elemeit érintik, amelyek
•a 3D ablakban,
•valamint az alaprajzon 3D-s formában vannak megjelenítve (azaz a vetített részeket, ha a nyílás Alaprajzi megjelenítése Vetület vagy Vetület + metszősík fölötti részek).
