Eliminare un segmento di Pilastro o di Trave

Per eliminare un segmento particolare di un Pilastro o di una Trave multi-segmento:

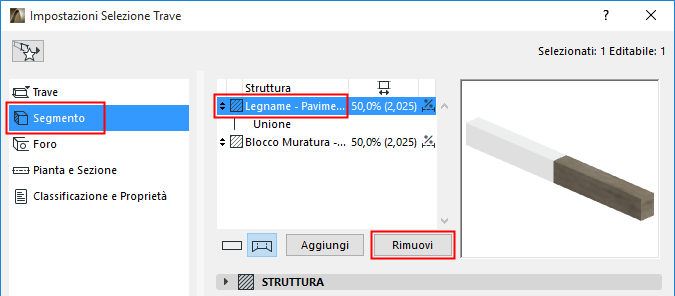

Usare le Impostazioni Elemento

1.Selezionare l'elemento.

2.Aprire la scheda Segmento delle Impostazioni del Pilastro o della Trave

3.Selezionare un segmento e fare clic su Rimuovi.

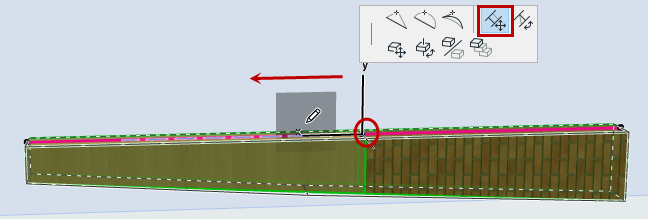

Rimuovere segmento graficamente

1.Selezionare l'elemento.

2.Fare clic sull'hotspot Unione (sull'asse di riferimento o sulla linea di riferimento).

3.Dalla pet palette, usare il comando Muovi Unione Segmenti.

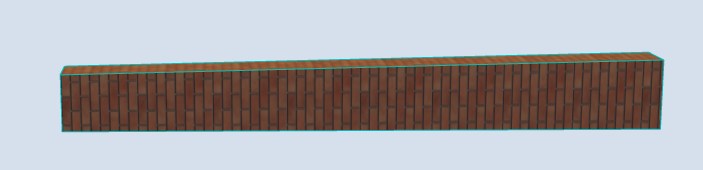

4.Trascinare l'unione fino all'estremità del segmento
