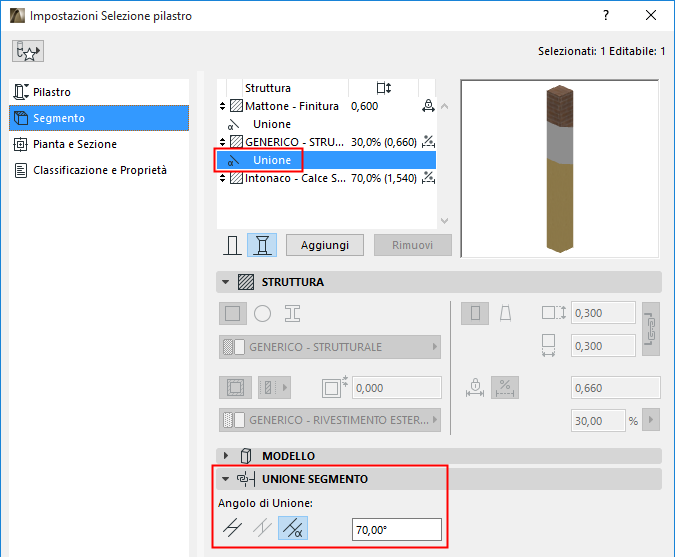

In Impostazioni Pilastro:
Per un componente Unione selezionato nell'elenco (nella parte superiore delle Impostazioni del Segmento del Pilastro): utilizzare il pannello Unione Segmento (in basso) per definire l'angolo come orizzontale, verticale o personalizzato.
Nota: l'Unione verticale è disponibile solo per i pilastri inclinati.

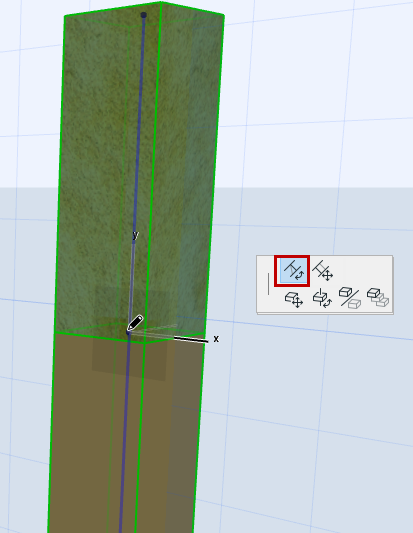

Nella finestra 3D:
Le unioni possono essere modificate graficamente:
1.Selezionare il pilastro nella Finestra 3D.
2.Fare clic sull'hotspot Unione (sulla linea di riferimento del Pilastro).
3.Dalla pet palette, scegliere il comando Ruota Angolo Unione per adattare l'angolo dell'Unione.
