Modalità di Editazione per Pilastri multisegmento
Per un Pilastro a più segmenti, utilizzare la Modalità di Editazione per modificare ciascun segmento separatamente. La modalità di editazione è ideale per eseguire graficamente la regolazione fine della geometria del segmento.

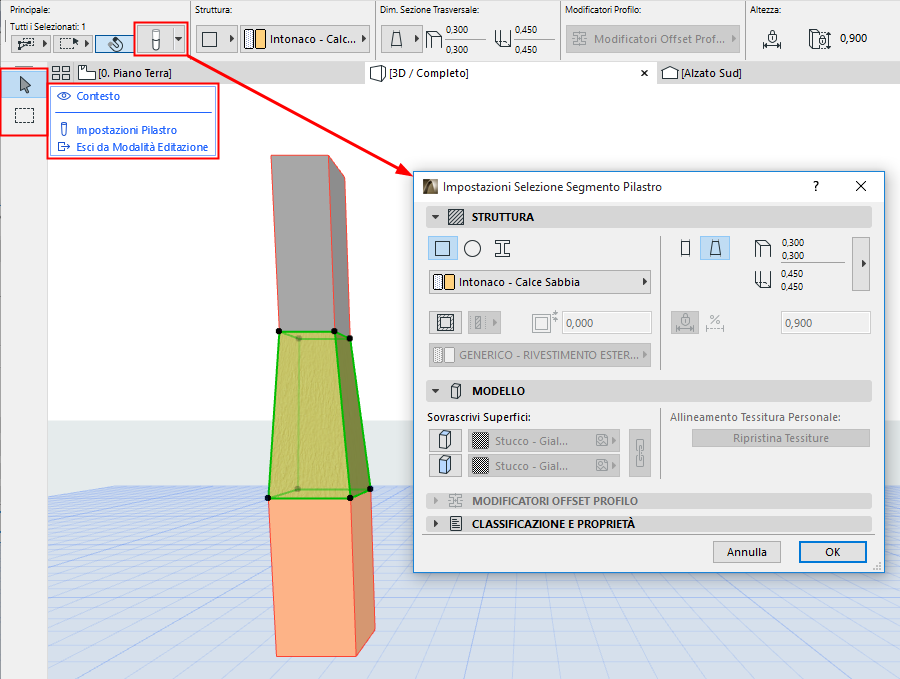

Accedere alla Modalità di Editazione
Selezionare un Pilastro in una vista modello e procedere in uno dei seguenti modi:
•Fare clic sul pulsante Edita visualizzato.
•Usare Design > Accedi a Modalità Editazione Pilastro.
Uso della Modalità Editazione
•Quando si entra in modalità di editazione, la normale Barra Strumenti di ARCHICAD viene sostituita dai soli strumenti di selezione e una palette di visualizzazione.
•Usare il commutatore Ambiente nella palette di visualizzazione per mostrare/nascondere il resto del modello di edificio (cioè tutto tranne il Pilastro selezionato). In modalità di Editazione non è possibile editare il resto del modello.
•Dalla palette di visualizzazione, è disponibile la finestra di dialogo Impostazioni Pilastro completa.
•Dalla Palette Informazioni è possibile aprire una finestra di dialogo delle impostazioni specificamente dedicata al segmento.

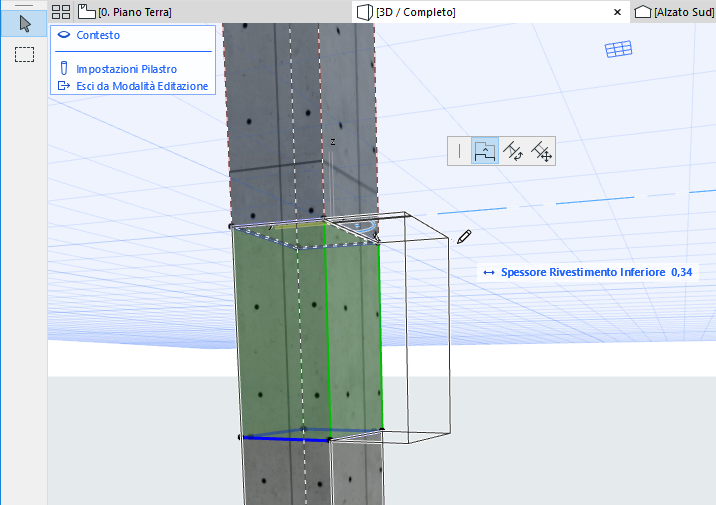

Ad esempio, editare i Modificatori Profilo di un segmento di Pilastro profilato:
Esci da Modalità Editazione
Procedere in uno dei seguenti modi:
•Fare clic su Esc
•Fare clic su Esci da Modalità Editazione dalla palette di visualizzazione.
•Usare Design > Esci da Modalità Editazione Pilastro
Fare clic su Impostazioni Pilastro dalla palette di visualizzazione per accedere alla finestra di dialogo delle impostazioni per il segmento selezionato.
