Script Parametri
Descrizione breve
Descrizione lunga
Quote Uscita
(solo per porte.) Larghezza e Altezza di uscita, come definito nella pagina Settaggi Porta (Settaggi personali, scheda Dimensioni Nominali e Tolleranza).
Spessore telaio
Spessore del Profilo, come definito in Settaggi Finestra (Settaggi Personali, scheda Telaio e Battente).
Quote Anta
(solo per porte.) Larghezza e Altezza dell'anta, come definite in Settaggi Porta (Settaggi personali, scheda Dimensioni Nominali e Tolleranza).
Dim. nominale l x h
Visualizza le quote come "altezza x larghezza".
I parametri altezza e larghezza che sono "Impostati come Nominale" nella finestra di dialogo impostazioni (Impostazioni Personali, pagina Dim. Nominale e Tolleranza).
Dim. nominale l x h x sp
Visualizza le dimensioni come "altezza x larghezza x spessore muro".
I parametri altezza e larghezza che sono "Impostati come Nominale" nella finestra di dialogo impostazioni (Impostazioni Personali, pagina Dim. Nominale e Tolleranza), e lo spessore del muro in cui la F/P è situata. (Identico al Volume nominale apertura F/P.)
Altezza nominale F/P sul lato della spalletta
Altezza del foro muro, detratta la misura di architrave+soglia/davanzale della mazzetta.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è attivato.
Altezza nominale F/P sul lato opposto alla spalletta
Altezza del foro muro, detratta la misura di architrave+soglia/davanzale della mazzetta.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è attivato.
Area Superficie nominale apertura F/P sul lato della spalletta
Altezza tra soglia e architrave x larghezza tra gli stipiti laterali.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è attivato.
Area Superficie nominale apertura F/P sul lato opposto alla spalletta
Altezza x larghezza del foro muro.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è attivato.
Larghezza nominale F/P sul lato della spalletta
Larghezza foro muro, detratti gli stipiti laterali della mazzetta.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è attivato.
Larghezza nominale apertura F/P sul lato opposto alla spalletta
Larghezza foro muro.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è attivato.
Orientamento
L per sinistra, o D per destra.
La direzione in cui la porta o finestra si apre. L'orientamento è indicato anche dalla linea di apertura in pianta.

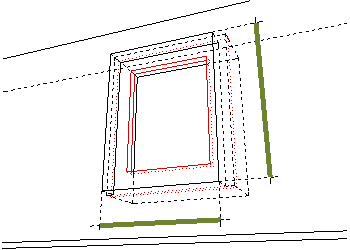

Dimensioni Spallette
Larghezza e Altezza dalla finestra.
I parametri Altezza e Larghezza definiti per Dimensioni Spallette, nella finestra di dialogo Impostazioni Porta/Finestra (Impostazioni Personali, scheda Dim. Nominale e Tolleranza).
Valore Base/Architrave
La distanza dall'architrave (o dalla soglia/davanzale) alla base del muro (o al livello del piano corrente), secondo la definizione dell'utente.
Valore della soglia/architrave definito nel pannello Anteprima e posizionamento della finestra di dialogo impostazioni.
Udm
Larghezza e altezza dell'unità di porta/finestra, definite nella finestra di dialogo impostazioni.
L'"unità" è il telaio della porta/finestra; essa è equivalente al foro muro meno il valore della tolleranza.
Vista da Lato Apertura
Vista della porta/finestra dal lato apertura.
Vista dal Lato delle Spallette
Vista della porta/finestra dal lato mazzetta.
Vista da Lato Opposto a Lato Apertura
Vista della porta/finestra dal opposto al lato apertura.
Vista dal Lato Opposto al Lato delle Spallette
Vista della porta/finestra dal opposto al lato mazzetta.
Altezza architrave F/P lato spalletta
Distanza dalla base del muro all'architrave.
Definito come la somma dell'altezza della soglia più l'altezza della porta/finestra, tenendo conto della geometria della mazzetta.
Altezza architrave F/P sul lato opposto alla spalletta
Distanza dalla base del Muro all'architrave sul lato opposto al Lato Spalletta.
Definito come la somma dell'altezza della soglia più l'altezza della porta/finestra, tenendo conto della geometria della mazzetta.
Altezza nominale architrave F/P
Distanza dalla base del muro all'architrave, tenendo conto della geometria della mazzetta. Definito come la somma dell'altezza della soglia più l'altezza della porta/finestra, tenendo conto della geometria della mazzetta.
Altezza nominale soglia F/P
Distanza dalla base del muro alla parte superiore del davanzale/soglia. Include il valore della soglia più l'altezza davanzale (se presente) della mazzetta.
Altezza apertura F/P lato spalletta
Altezza del foro muro, detratta la misura di architrave+soglia/davanzale della mazzetta.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è disattivato.
Altezza apertura F/P sul lato opposto alla spalletta
Altezza foro muro.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è disattivato.
Area Superficie nominale apertura F/P
Altezza x larghezza del foro muro.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è attivato.
Volume nominale apertura F/P
Volume, calcolato come "altezza x larghezza x spessore muro".
Questi sono i parametri altezza e larghezza della grandezza dell'apertura definita come "nominale" nella finestra di dialogo impostazioni, e lo spessore del muro in cui la finestra è situata. (Identico al Volume nominale apertura F/P.)
Area superficie apertura F/P lato mazzetta
Altezza tra soglia e architrave x larghezza tra gli stipiti laterali.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è disattivato.
Area superficie apertura F/P sul lato opposto alla mazzetta
Altezza x larghezza del foro muro.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è disattivato.
Larghezza apertura F/P lato spalletta
Larghezza foro muro, meno gli stipiti laterali della mazzetta.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è disattivato.
Larghezza apertura F/P sul lato opposto alla spalletta
Larghezza foro muro.
Rilevante per aperture della libreria di ARCHICAD 10, se il parametro "dim. nominale = dimensione interna stipite" è disattivato.

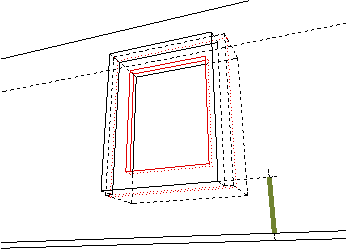

Altezza soglia F/P sul lato spalletta
Distanza dalla base del muro al davanzale, tenendo conto della profondità della mazzetta del davanzale o della soglia.
Altezza soglia F/P sul lato opposto alla spalletta
Distanza dalla base del muro al davanzale, indipendentemente dalla profondità della mazzetta del davanzale.
Struttura Muro
Nome del Materiale da costruzione o Profilo del muro in cui la porta/finestra è posizionata.
Spessore Muro
Spessore del muro in cui è situata la porta/finestra.
Quote Foro Muro
Larghezza e altezza del foro muro di porta/finestra, come definito nella finestra di dialogo Impostazioni (pannello Parametri o pannello Impostazioni personali).
Il "Foro Muro" è l'apertura che viene praticata nel muro, ed è composto dalle dimensioni dell'unità (telaio) più i valori di tolleranza.
