Script Parametri
Descrizione breve
Descrizione lunga
Sezione Trasversale Trave
Rettangolare, Profilato o Arrotondato
Forma della sezione trasversale della Trave come definita nella finestra di dialogo Settaggi Trave.
Angolo Inclinazione Trave
Angolo di una trave inclinata.

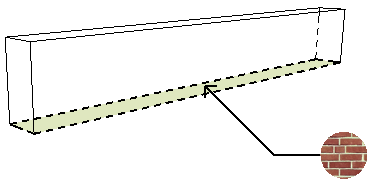

Superficie inferiore
Nome della superficie assegnata alla parte inferiore della trave.
Definito in Impostazioni Trave (tramite Materiale da Costruzione o Sovrascrivi nel pannello Modello)
Area Superficie Inferiore
Area della superficie della parte inferiore della Trave.
ridotta da eventuali SEO o fori.
Superficie Terminale
Nome della superficie assegnata alle due estremità della trave.
Definito in Impostazioni Trave (tramite Materiale da Costruzione o Sovrascrivi nel pannello Modello)
Area Superficie Terminale
Area delle superfici delle due estremità della Trave.
Area delle superfici delle due estremità della Trave.
Superficie Estrusione
Nome della Superficie assegnata all'estrusione Trave.
Utilizzare con travi tonde e profilate, che utilizzano un'unica superficie su tutti i lati dell'estrusione. (Lo stesso valore del parametro Superficie Lato Sinistro.)
Altezza foro
Altezza o diametro del primo foro posizionato nella Trave).
Stesso valore di "Altezza Foro o Diametro", nel pannello Foro dei Settaggi Strumento Trave
Numero fori
Numero totale di fori nella Trave.
Posizione del Foro dalla Linea di Riferimento
Distanza del centro del primo foro posizionato dalla linea di riferimento della trave.
Stesso valore di Posizione, nel pannello Foro di Settaggio Strumento Trave.
Larghezza foro
Larghezza del primo foro posizionato nella Trave.
Stesso valore di "Altezza foro", nel pannello Foro di Settaggio Strumento Trave.
Area Superficie del Bordo dei Fori
Area totale bordo di tutti i fori della Trave.
Area Superficie Fori
Area totale della superficie in 2D di tutti i fori, calcolata su un lato della trave.
Volume fori
Volume totale di tutti i fori nella Trave.
Moltiplica la larghezza della Trave per l'Area Superficie Fori
Superficie Lato Sinistro
Nome della superficie assegnata al lato sinistro della trave.
Definito in Impostazioni Trave (tramite Materiale da Costruzione o Sovrascrivi nel pannello Modello).
La "Sinistra" e la "Destra" sono determinate in base alla direzione dell'asse di riferimento della trave. La direzione dell'asse è la direzione in cui si trascina il cursore per disegnare la trave.
Area Superficie Lato Sinistro
Area della superficie del lato sinistro della Trave.
ridotta da eventuali SEO o fori.
La "Sinistra" e la "Destra" sono determinate in base alla direzione dell'asse di riferimento della trave. La direzione dell'asse è la direzione in cui si trascina il cursore per disegnare la trave.
Lunghezza sinistra
Lunghezza della Trave al suo lato sinistro.
La "Sinistra" e la "Destra" sono determinate in base alla direzione dell'asse di riferimento della trave. La direzione dell'asse è la direzione in cui si trascina il cursore per disegnare la trave.
Per elencare la lunghezza di riferimento della trave, usare il parametro Lunghezza 3D (categoria Generale).
Lunghezza destra
Lunghezza della Trave al suo lato destro.
La "Sinistra" e la "Destra" sono determinate in base alla direzione dell'asse di riferimento della trave. La direzione dell'asse è la direzione in cui si trascina il cursore per disegnare la trave.
Per elencare la lunghezza di riferimento della trave, usare il parametro Lunghezza 3D (categoria Generale).
Offset
Distanza offset della Trave dalla Linea di riferimento.
Per impostazione predefinita, questo valore è zero. L'immissione di un valore di offset consente di spostare la trave dal suo asse di riferimento.
Superficie Lato Destro
Nome della superficie assegnata al lato destro della trave.
Definito in Impostazioni Trave (tramite Materiale da Costruzione o Sovrascrivi nel pannello Modello)
La "Sinistra" e la "Destra" sono determinate in base alla direzione dell'asse di riferimento della trave. La direzione dell'asse è la direzione in cui si trascina il cursore per disegnare la trave.
Area Superficie Lato Destro
Area della superficie del lato destro della Trave.
ridotta da eventuali SEO o fori.
La "Sinistra" e la "Destra" sono determinate in base alla direzione dell'asse di riferimento della trave. La direzione dell'asse è la direzione in cui si trascina il cursore per disegnare la trave.

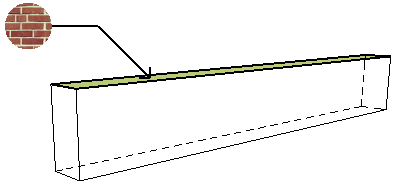

Superficie Superiore
Nome della superficie assegnata alla parte superiore della trave.
Definito in Impostazioni Trave (tramite Materiale da Costruzione o Sovrascrivi nel pannello Modello)

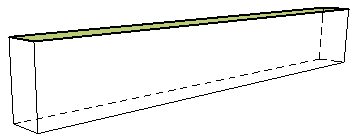

Area Superficie Superiore
Area della superficie estradosso della Trave.
ridotta da eventuali SEO o fori.
