Script Parametri
Descrizione breve
Descrizione lunga
Angolo Inclinazione Profilo Curtain Wall
Angolo di inclinazione del profilo nel piano del curtain wall
Per es.: 0 o 90 gradi per i profili posizionati ortogonalmente, altri angoli per i profili diagonali (indipendentemente dal fatto che il curtain wall stesso sia inclinato).
Classe Profilo
Perimetro, Montante, Angolo, Traversa, o Personale
Assegnare la Classe profilo facendo clic sui profili nella finestra Anteprima del pannello Motivo Griglia e Anteprima della scheda Settaggi Sistema Curtain Wall - Schema.
I telai dalla classe "personali" sono stati personalizzati singolarmente usando le impostazioni telaio, accessibili tramite modalità edita curtain wall.

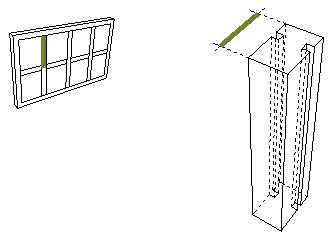

Profondità profilo
Profondità della sezione del profilo.
Definito nel pannello tipo profilo e geometria delle impostazioni profilo cw.
Lunghezza Profilo
Lunghezza del profilo.
Tipo Profilo
Tipo di Profilo (ad es. Vetrato, Generica)
Definito nel pannello tipo profilo e geometria delle impostazioni profilo cw.

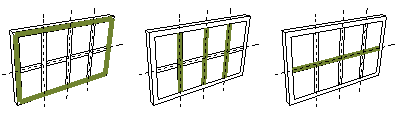

Posizione
Posizione del profilo in relazione al curtain wall: Contorno, Verticale, Orizzontale o Diagonale.
Altezza Profilo
Altezza sagoma profilo.
Se il Tipo di Profilo è un elemento profilo (ad es. Profilo Tutto Vetro).
Laghezza Profilo
Larghezza sagoma profilo.
Se il Tipo di Profilo è un elemento profilo (ad es. Profilo Tutto Vetro).
LxH Profilo
Le quote di altezza e larghezza della sagoma profilo.
Se il Tipo di Profilo è un elemento profilo (ad es. Profilo Tutto Vetro).

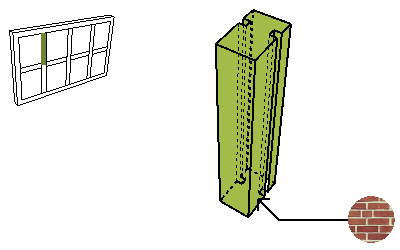

Superficie
Superficie assegnata al Profilo.
Dal materiale da costruzione del Profilo. Può essere sovrascritta nelle Impostazioni Profilo Curtain Wall.
