GRAPHISOFT jest częścią buildingSMART International i grupy Implementation Support Group (ISG). Staramy się aby nasz rozwój był zgodny z najnowszą technologią i aby nasi użytkownicy mogli współpracować z innymi projektantami, specjalistami i aplikacjami. W tej części dokumentu skupiono się na nowych funkcjach w tym obszarze.
ARCHICAD 23 posiada certyfikat obsługi eksportu widoku modelu IFC4 Reference View, oznacza to, że jest zgodny ze standardami określonymi i wymaganymi przez buildingSMART. Jest to najnowszy standard dla komunikacji open-source IFC. Dlatego też, nowo opublikowane obiekty, właściwości oraz geometryczne reprezentacje IFC4 są w pełni obsługiwane przez interfejs ARCHICADa.
GRAPHISOFT uzyskał wszystkie wymagane do tej pory certyfikaty IFC4 buildingSMART.
Ustawienia/Eksport/Import danych właściwości map georeferencyjnych
Od wersji ARCHICADa 23 możliwe jest przypisywanie projektom danych właściwości map georeferencyjnych.

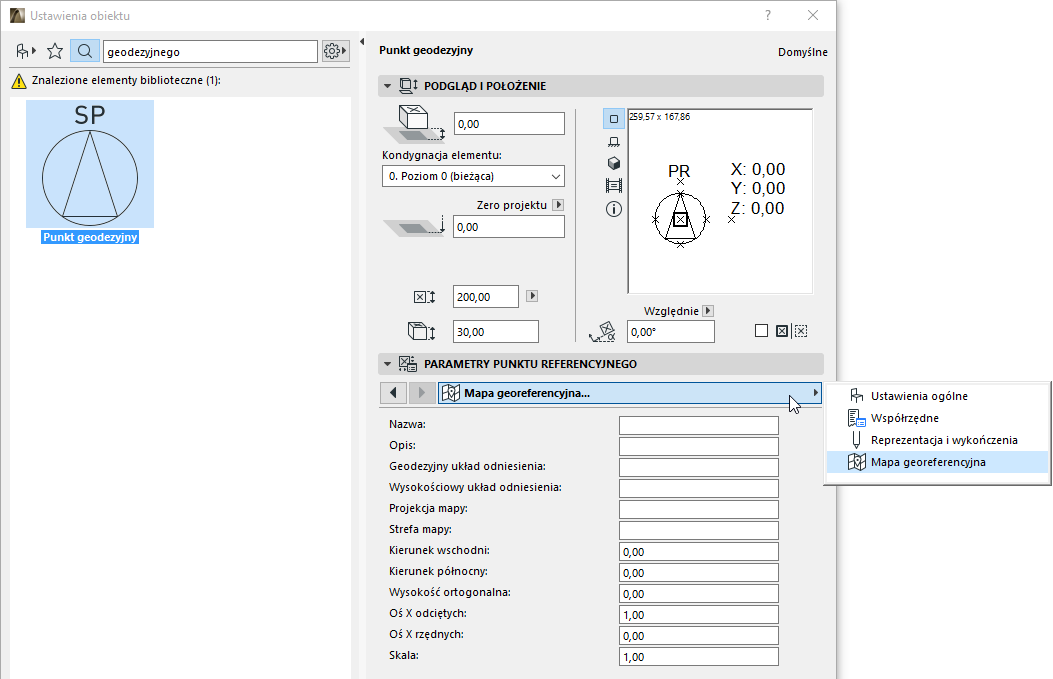

Wprowadź dane ręcznie w ustawieniach punktu geodezyjnego (strona Mapa georeferencyjna) lub poprzez Import IFC. Te właściwości można udostępniać dowolnym uczestnikom projektu za pośrednictwem IFC.
Uwagi:
–Dane geodezyjne i pola odwzorowania kartograficznego muszą być wypełnione (wymagane podanie danych)
–Dane georeferencyjne są eksportowane wyłącznie jako Właściwości. Nie mają wpływu na rzeczywiste położenie modelu.
-Eksportuj za pośrednictwem IFC 2x3: Dane są eksportowane jako dwa nowe Zestawy właściwości IFC.
-Eksportuj za pośrednictwem IFC4: Tworzone są nowe jednostki IFC: IFC Map Conversion i IFC Projected CRS.
Organizacja elementów w systemy IFC (IFC Building Systems)
W ARCHICADzie 23 istnieje możliwość zorganizowania elementów ARCHICADa w systemy IFC (w oknie Menedżera projektu IFC). System budynku służy do grupowania elementów zgodnie ze wspólną funkcją.
Na przykład: System KONSTRUKCJI budynku zawiera wszystkie elementy budynku, przekazujące siły i usztywniające konstrukcję.
Eksport podłączeń elementów instalacji do IFC
Import podłączeń elementów instalacji (położenie i dane podłączenia) z plików IFC był wcześniej możliwy w ARCHICADzie. Teraz użytkownik może wyeksportować te elementy do modeli IFC.
Eksportuj geometrię brutto do IFC
Nowa opcja eksportu (w Translatorze IFC dla eksportu geometrii) pomaga zapewnić dokładniejsze obliczanie ilości (i kosztów) w oparciu IFC.
Po zaznaczeniu pola “Eksportuj geometrię brutto”, elementy główne zawierające Drzwi, Okna i/lub Otwory są eksportowane bez otworów. Otwory będą eksportowane oddzielnie (IfcOpeningElement), a właściwe odejmowanie może zostać przeprowadzone przez program do obliczania kosztu.
