Zaawansowane opcje dokumentacji 2D

ARCHICAD 23 zapewnia większą swobodę definiowania reprezentacji na rzucie, dzięki czemu spełnienia lokalne normy reprezentacji graficznej na rysunkach.

Wypełnienie kryjące dla belek i słupów

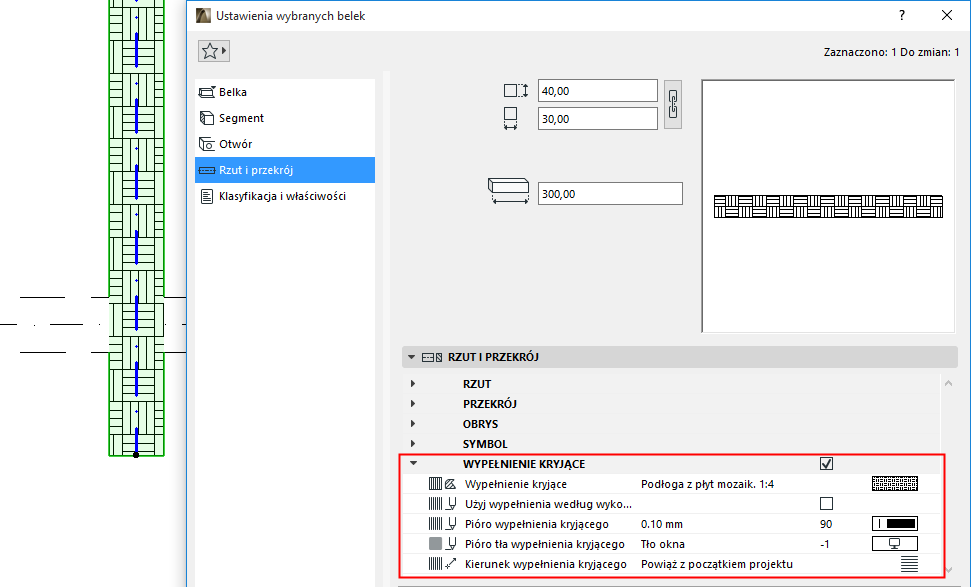

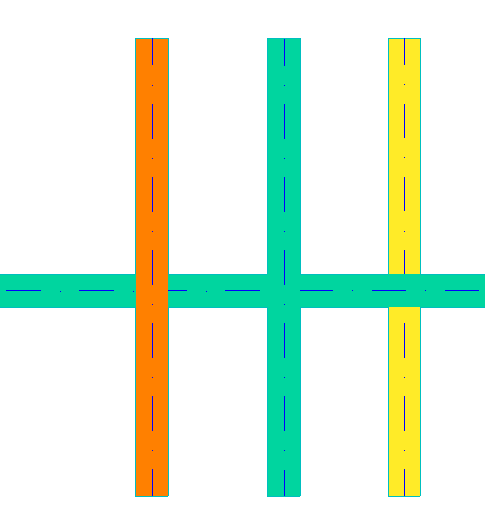

Podobnie jak inne narzędzia do modelowania w ARCHICADzie, belki i słupy posiadają teraz własne wypełnienie kryjące elementów w widoku. Użytkownik może wybrać dowolny rodzaj wypełnienia i określić jego ustawienia, zniekształcenie, również w oparciu o nachylenie belki/słupa.

Hybrydowa reprezentacja belek na rzucie

Widok 2D belki można kontrolować dla elementów widokowych i pozawidokowych jako Rzut (nadaje wygląd 3D belki na rzucie) lub jako Symbol (tak jak w poprzednich wersjach). Części przekrojowe zawsze są reprezentowane jako rzut.

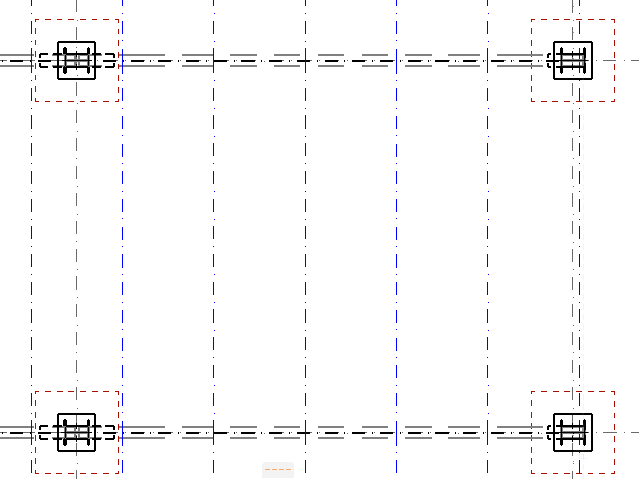

Belki można przedstawić jako linię osi, z obrysem lub jako połączenie tych dwóch opcji

Domyślnie słupy są reprezentowane w trybie rzutu. Symboliczna reprezentacja jest dostępna tylko jeśli włączona jest opcja Reprezentacja na rzucie/Przekrój jako symbol.

Ukryte belki i słupy na rzutach

Począwszy od ARCHICADa 23, nowa opcja reprezentacji modelu pozwala na wyświetlanie belek i słupów przykrytych stropami za pomocą linii przerywanej.

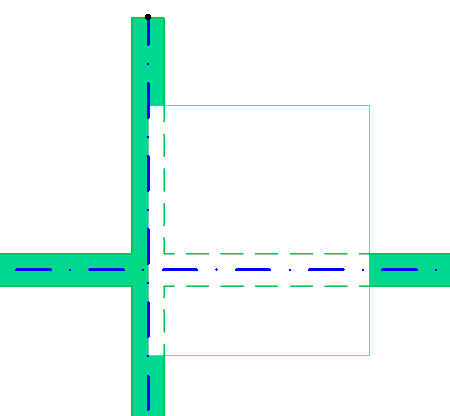

Na przykład: belka przykryta stopem będzie wyświetlana za pomocą ukrytej linii:

Nowe opcje ‘Pokaż na kondygnacjach’

Zestawy opcji ‘Pokaż na kondygnacjach’ są teraz spójne dla belek i słupów z dwiema nowymi opcjami: ‘kondygnacja powyżej’ i ‘kondygnacja poniżej’ dostępna dla obydwu.
