Zmiana położenia płaszczyzny edycji
Można ustawić płaszczyznę edycji w innym miejscu niż domyślnie. Można zmienić płaszczyznę edycji przed rozpoczęciem wprowadzania, lub po rozpoczęciu wprowadzania. Dostępne polecenia mogą się różnić w zależności od etapu edycji.
Uwaga: Polecenia Odsuń i Przyciągaj do kondygnacji dostępne są jedynie przed rozpoczęciem wprowadzania.
Gdzie można znaleźć polecenia dla Płaszczyzny edycji
Aby zmienić położenie płaszczyzny edycji w Oknie 3D, przed edycją lub po niej, należy użyć poleceń z jednego z poniższych miejsc:
•Kliknij kwadratową płaszczyznę edycji “Zaznacz”.
•Kliknij prawym przyciskiem myszy, aby wyświetlić menu kontekstowe, a następnie wybierz Płaszczyzna edycji.

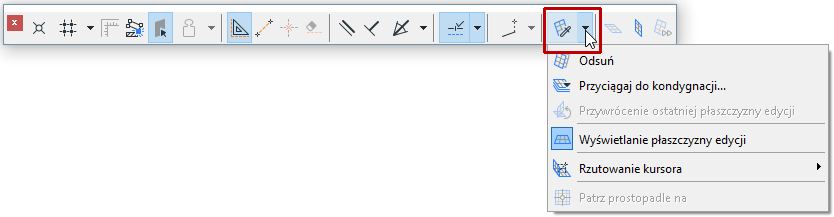

•Otwórz polecenia z paska narzędzi Pomocy rysunkowych.
•Otwórz polecenia za pomocą menu Widok > Opcje siatki i płaszczyzny edycji.
Przeciągaj płaszczyznę edycji do kondygnacji
Tego polecenia należy użyć przed wprowadzeniem elementu.
Aby przyciągnąć płaszczyznę edycji do danego poziomu odpowiadającego kondygnacji projektu:
1.Wyświetl polecenia Płaszczyzny edycji.
2.Wybierz opcję Przyciągaj do kondygnacji.

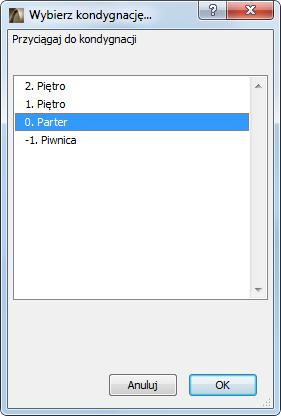

3.Z wyświetlonego okna dialogowego wybierz kondygnację projektu, na którą chcesz przenieść płaszczyznę edycji.
Aby przenieść płaszczyznę edycji odsuwając ją - na przykład, aby utworzyć punkty przecięcia pomiędzy istniejącymi elementami a płaszczyzną edycji, w innym miejscu niż aktualna płaszczyzna edycji.
Tego polecenia należy użyć przed wprowadzeniem elementu.
Odsunięcie płaszczyzny edycji:
1.Wyświetl polecenia Płaszczyzny edycji.
2.Wybierz Przesunięcie.
3.Za pomocą kursora przeciągnij płaszczyznę edycji w żądane położenie, lub określ odległość odsunięcia numerycznie. Należy pamiętać, że Linia charakterystyczna pojawia się i zaznacza położenie kondygnacji, aby ułatwić wstawienie płaszczyzny edycji.
Przykład odsunięcia płaszczyzny edycji
Na przykład, aby dokonać edycji Stropu pokazanego poniżej, przeciągając jego naroże w nowe położenie. Aby przeciągnąć ten punkt tak, aby naroże Stropu było równo ustawione w pionie ze Ścianą powyżej, w miejscu, gdzie Ściana ma 1 metr wysokości.
Rozwiązaniem jest odsunięcie płaszczyzny edycji (aktualnie, jest to ta sama płaszczyzna co na górze Stropu) o 1 metr i znalezienie punktu, w którym płaszczyzna przecina się ze Ścianą.
1.Z zaznaczenia lub menu kontekstowego Płaszczyzny edycji, wybierz Przesunięcie.
2.Rozpocznij przesuwanie kursora do góry i wprowadź odległość 1 metr w Podręcznych współrzędnych.
3.Płaszczyzna edycji przesunie się w żądane miejsce.
4.Podczas przeciągania naroża Stropu, należy odnaleźć punkt przecięcia Ściany z płaszczyzną edycji ustawioną w nowym miejscu. Kliknij ten punkt na Płaszczyźnie edycji.
Pozostałe polecenia dla Płaszczyzny edycji
Wybierz jedną z opcji dotyczącą preferowanej orientacji płaszczyzny edycji (dostępne opcje różnią się w zależności od aktualnej płaszczyzny edycji).
–Następna płaszczyzna: Kliknij tu, żeby przejść do kolejnej płaszczyzny edycji, logicznie wynikającej z kontekstu edycji.
–Wskaż płaszczyznę.
Zobacz Wskaż płaszczyznę.
–Poziomo: Obraca płaszczyznę edycji do poziomu.
–Pionowo: Obraca płaszczyznę edycji do pionu.
Zobacz Odsunięcie płaszczyzny edycji.
–Zobacz prostopadle na: Ustawia okno 3D tak, aby leżało prostopadle do płaszczyzny edycji.
Zobacz Rzutowanie na Płaszczyznę edycji.
Zobacz Blokowanie do płaszczyzny.

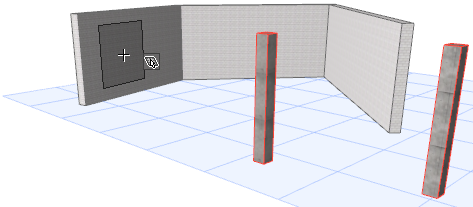

Po kliknięciu tego polecenia pojawia się szary, prostokątny komunikat, umożliwiający wybór płaszczyzny.
Wykonaj jedną z poniższych czynności, aby wybrać żądaną płaszczyznę dla płaszczyzny edycji:
•Przenosi początek układu współrzędnych użytkownika do węzła istniejącego elementu. Prostokąt umożliwi podgląd płaszczyzny.
•Kliknij dowolne trzy punkty (np. trzy punkty aktywne elementu), aby określić płaszczyznę.
•Kliknij krawędź elementu oraz jeszcze jeden punkt (w dowolnej kolejności), aby określić płaszczyznę.
Wskaż przykład płaszczyzny

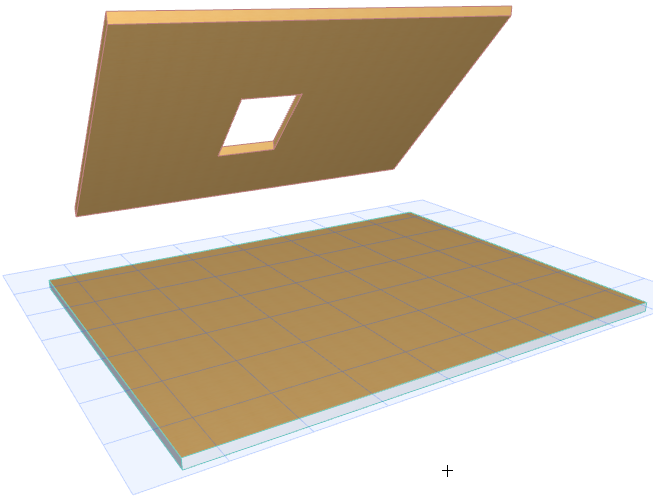

Na przykład, potrzebujesz wyciąć otwór w płaszczyźnie nachylonego dachu. Otwór w dachu musi być projekcją 2x2 metrów kwadratowych na płaszczyźnie poziomej.

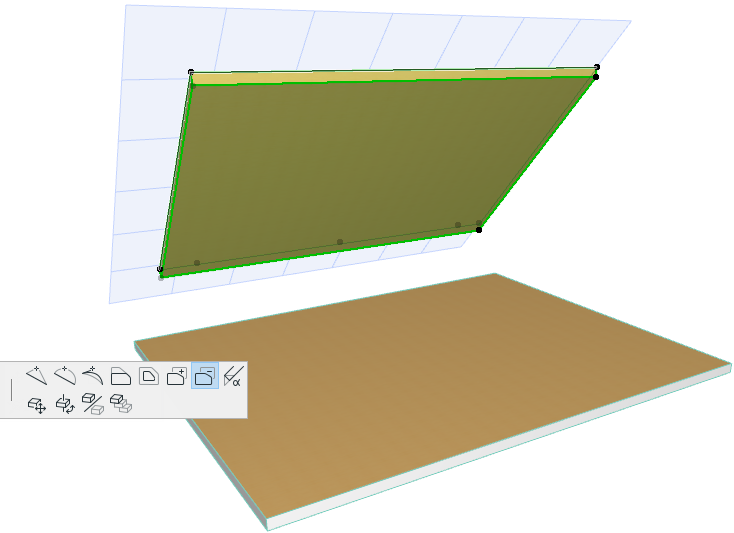

Po wybraniu dachu oraz polecenia Odejmij od wieloboku, płaszczyzna edycji automatycznie dopasuje się do płaszczyzny Dachu.
Tutaj jednak, płaszczyzna pozioma na poziomie kondygnacji stanowiłaby bardziej przydatną płaszczyznę edycji, ponieważ to tutaj należy zmierzyć wymiary otworu.
1.Z menu kontekstowego wybierz opcję Płaszczyzna edycji, a następnie Wskaż płaszczyznę. (Lub otwórz polecenie za pomocą automatycznego zaznaczania sekwencji elementów.)

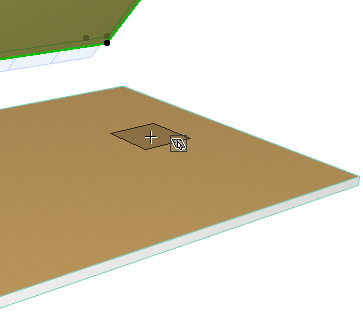

2.Przesuń kursor do momentu, aż szara, prostokątna ikona służąca do wyboru płaszczyzny wskaże płaszczyznę nad stropem. Kliknij, aby wybrać tę płaszczyznę jako płaszczyznę edycji.
3.Kontynuuj edycję określając kształt numerycznie na Rzucie piętra. Pamiętaj, że edycja jest rzutowana na Dach. .
Rzutowanie na Płaszczyznę edycji
Domyślnie, podczas wykonywania edycji graficznej. kursor przesuwa się po płaszczyźnie edycji. W razie potrzeby, można ponownie określić kierunek rzutowania kursora.
Aby zmienić rzutowanie kursora w odniesieniu do płaszczyzny edycji:
1.Rozpocznij edycję.
2.Z menu kontekstowego wybierz Rzutowanie na płaszczyznę edycji.
Można również kliknąć “Automatyczne zaznaczanie sekwencji elementów Płaszczyzny edycji, aby wyświetlić te same polecenia.
3.Wybierz jedną z opcji rzutowania:
•Pionowa
•Pozioma
•Prostopadle do płaszczyzny edycji
•Prostopadle do płaszczyzny docelowej
Za pomocą tego polecenia można zablokować wprowadzanie do istniejącej płaszczyzny edycji przed rozpoczęciem tworzenia nowego elementu.
Funkcja ta jest przydatna np. jeśli chcemy utworzyć element na istniejącej płaszczyźnie edycji poprzez obrysowanie kształtu istniejącego elementu (np. dachu) na inną płaszczyznę.
1.Wyświetl polecenia Płaszczyzny edycji.
2.Wybierz opcję Blokuj do płaszczyzny w podmenu Rzutowanie kursora.
Nowy element zostanie wstawiony na płaszczyznę edycji, nawet jeśli kursor umieszczony jest na innej płaszczyźnie.
