Element docinający jest zawsze dachem lub powłoką. Dach/Powłoka ma dołączoną “bryłę docinania”, która przedstawia kierunek i kształt, w jakim dotnie pozostałe elementy.
Ponieważ kształt dachu/powłoki jest zazwyczaj złożony sam w sobie, wizualizacja dokładnych efektów przycinania może być trudna. Aby zobaczyć bryły docinania podczas pracy (tylko w widoku 3D, należy otworzyć polecenie Bryły docinania w menu Widok > Opcje wyświetlania.
Należy pamiętać, że wszystkie bryły docinania (oprócz “modyfikowalnej” bryły dla powłok) w rzeczywistości reprezentują bryły, które są rozszerzone w nieskończoność w górę lub w dół (nie jest pokazane w komentarzu).

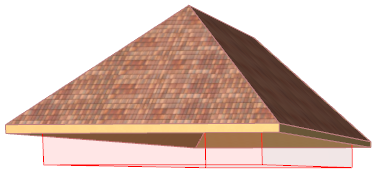

Domyślnie, bryłą docinania dachu jest “Według linii odniesienia”, co oznacza, że linia odniesienia jest granicą bryły docinania, a bryła rozciąga się w dół od tego punktu.
W przypadku powłoki, domyślna bryła określona jest jako “Wtłaczana do dołu” z membrany powłoki.
Można jednak zmienić geometrię tej bryły docinania w Ustawieniach dachu lub powłoki: użyj opcji “Bryły docinania” w panelu Model Ustawień powłoki (dachu).
Opcje brył docinania zostały przedstawione poniżej zarówno dla dachów jak i powłok:

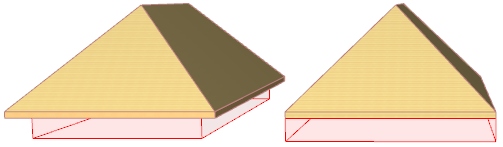

Według linii odniesienia - Według obrysu
Wytłaczana do dołu - Wytłaczana do góry - Modyfikowalna
Edytowalne bryły docinania (Powłoka)

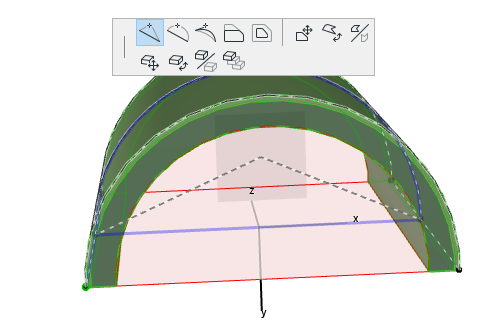

W przypadku powłoki, której bryła docinania określona jest jako "Modyfikowalna", na wybranej powłoce przedstawiona będzie linia łącząca dwa końce profilu powłoki. (Ta linia oznacza ograniczenie bryły docinania.) Jest ona edytowalna, umożliwia zmianę kształtu bryły docinania.
Uwaga: Po utworzeniu profilu będącego zamkniętym wielobokiem, nie możesz edytować tej dolnej linii.
